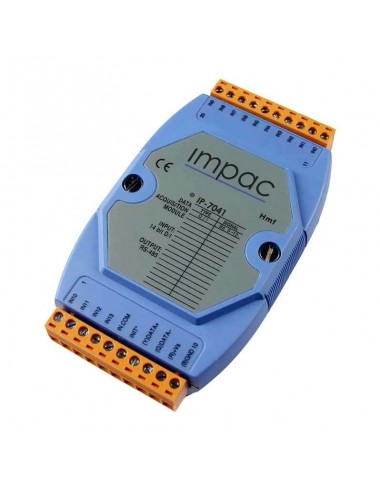

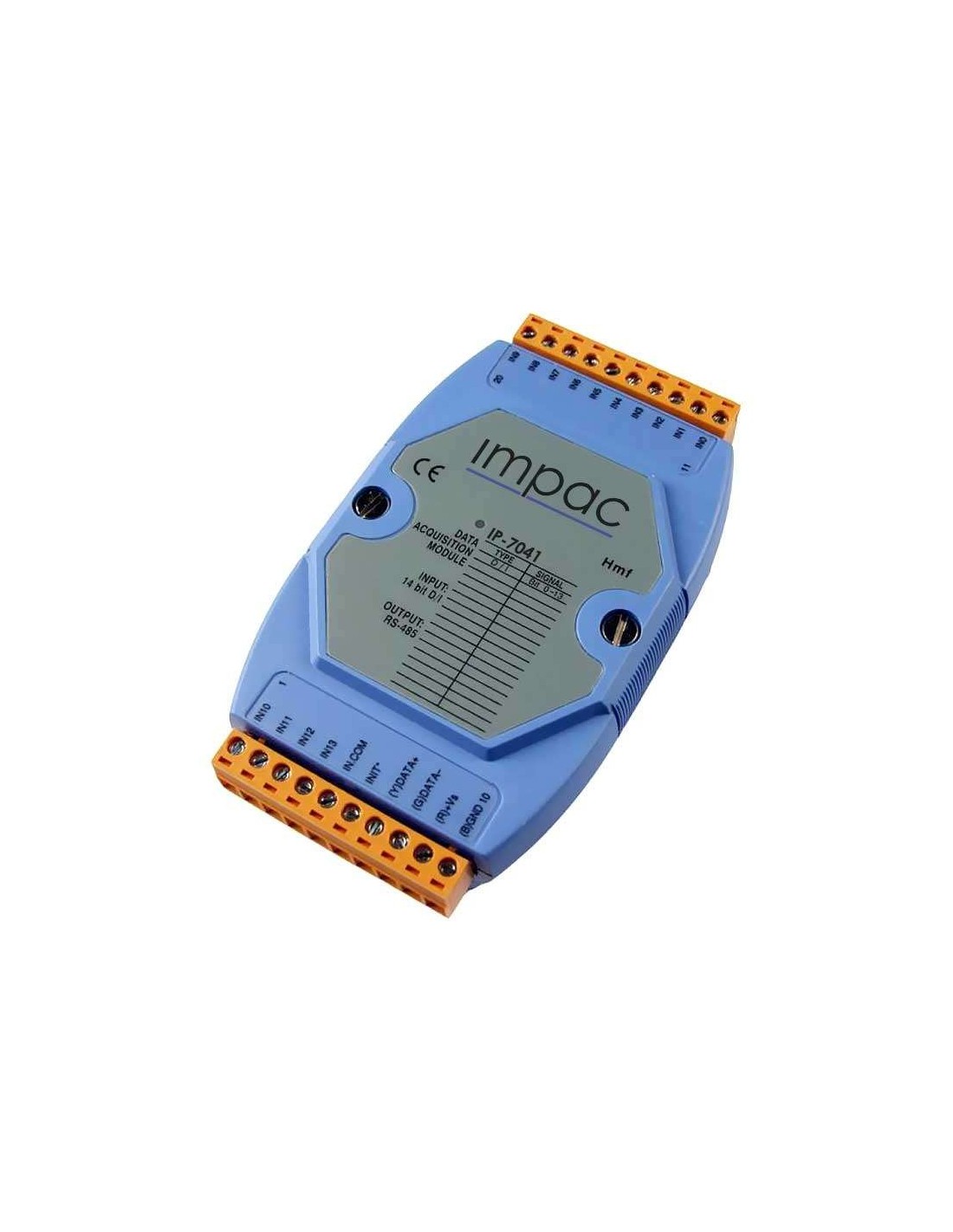

Módulo Entrada Digital Isolada 14 entradas Saída RS-485 IP-7041
IP-7041
Módulo Entrada Digital Isolada 14 entradas Saída RS-485 IP-7041 fornece 14 canais para entrada digital, cada um dos quais possui isolamento.
Módulo Entrada Digital Isolada 14 entradas Saída RS-485 IP-7041
O Módulo Entrada Digital Isolada 14 entradas Saída RS-485 IP-7041 fornece 14 canais para entrada digital, cada um dos quais possui isolamento. Além disso, entrada digital tipo sink ou source pode ser selecionado via conexões de fio e todos os canais podem ser usados como contadores de 16 bits.
O Módulo de Entrada Digital Isolada IP-7041 possui proteção ESD de 4 kV e isolamento intra-módulo de 3750 VDC.
| Módulo Entrada Digital Isolada 14 entradas Saída RS-485 IP-7041 | |
|---|---|
| Interface | RS-485 |
| Format | N, 8, 1 |
| Baud Rate | 1200 ~ 115200 bps |
| Protocol | DCON |
| Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) |
| System LED Indicator | Yes, 1 LED as Power/Communication Indicator |
| Intra-module Isolation, Field-to-Logic | 3750 VDC |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| EFT (IEC 61000-4-4) | ±2 kV for Power Line |
| Reverse Polarity Protection | Yes |
| Input Range | 10 ~ 30 VDC |
| Consumption | 0.2 W |
| Dimensions (L x W x H) | 72 mm x 123 mm x 35 mm |
| Installation | DIN-Rail or Wall Mounting |
| Operating Temperature | -25 ~ +75°C |
| Storage Temperature | -40 ~ +85°C |
| Humidity | 10 ~ 95% RH, Non-condensing |
| Digital Input/Counter | |
| Channels | 14 |
| Type | Wet Contact: Sink/Source |
| Wet Contact | On Voltage Level: +1 VDC Max. Off Voltage Level: +4 ~ 30 VDC |
| Counters | Max. Count: 65535 (16-bit) Max. Input Frequency: 100 Hz 5 ms |
| Input Impedance | 3 KΩ |
| Overvoltage Protection | ±35 VDC |
| * Características sujeitas a alteração sem prévio aviso | |
