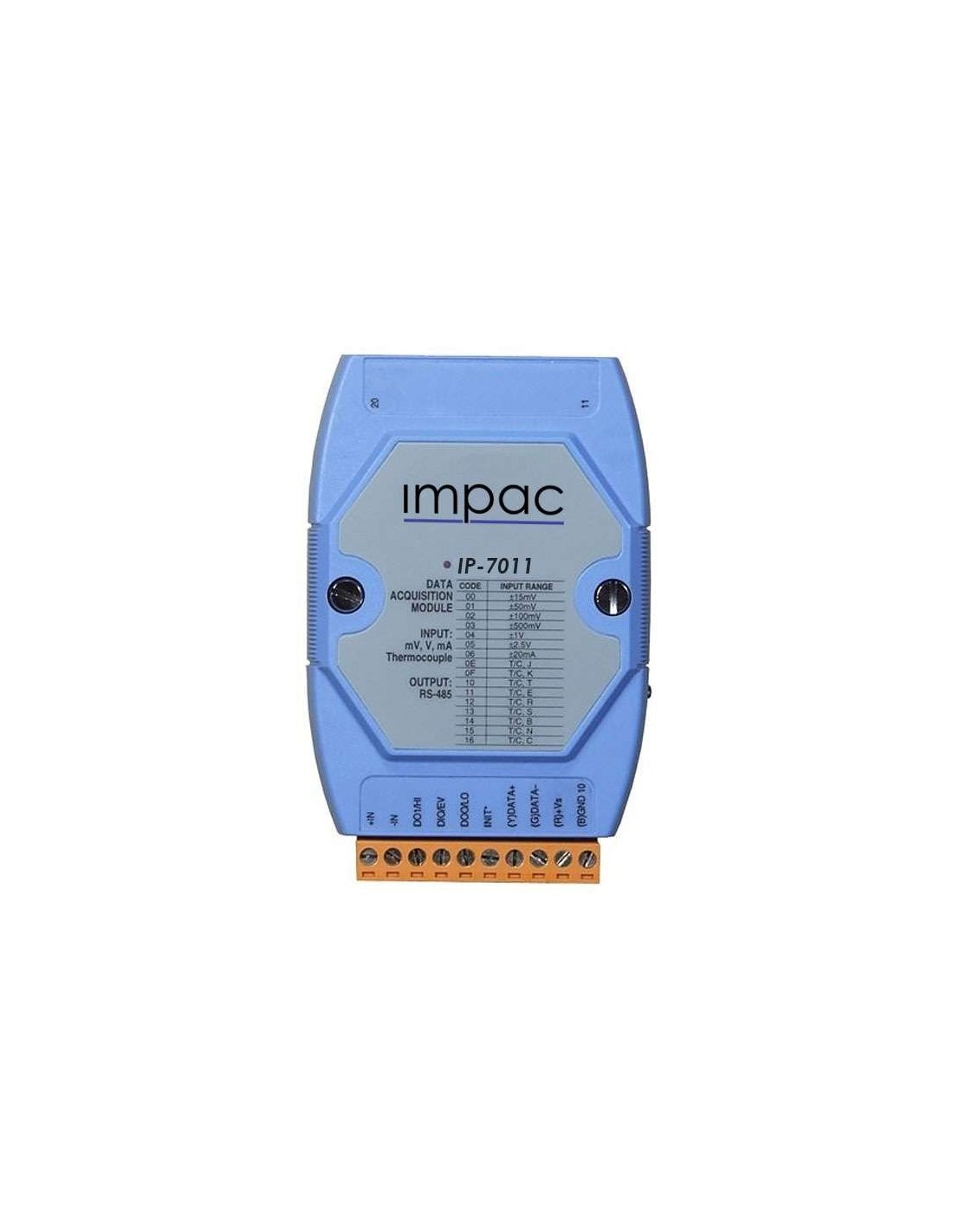

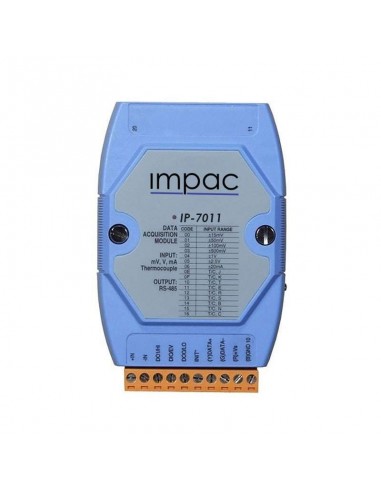

Módulo Entrada Analógica mV V mA Termopar 1 canal IP-7011

IP-7011

O Módulo entrada analógica mV  V  mA Termopar 1 canal  IP-7011 possui entrada de tensão e corrente, bem como entrada de termopar.



Instrumentos de Medição Solicitar Proposta
  • Receba seu orçamento em até 30 minutos.

Módulo Entrada Analógica mV  V  mA Termopar 1 canal  IP-7011

O Módulo Entrada Analógica mV  V  mA Termopar 1 canal  IP-7011 possui entrada de tensão e corrente, bem como entrada de termopar.

Este Módulo Entrada Analógica IP-7011 fornece entrada analógica de 1 canal, 1 canal digital que funciona como um contador de eventos de 50Hz e saída digital de 2 canais podendo ser utilizado como um alarme baixo ou alto.

O Módulo Entrada Analógica IP-7011 possui entrada para termopar e isolamento de 3000 VDC. Suporta o protocolo DCON que podem ser configurados via Software e interface RS-485.

Módulo 1 Canal Entrada Termopar / mV / V / mA mod. IP-7011
Interface RS-485
Bias Resistor No (Usually supplied by the RS-485 Master. Alternatively,
add a tM-SG4 or SG-785.)
Format N, 8, 1
Baud Rate 1200 to 115200 bps
Protocol DCON
Dual Watchdog Yes, Module (1.6 Seconds), Communication (Programmable)
System LED Indicator Yes, 1 as Power/Communication Indicator
7-Segment LED Display Yes
Intra-Module Isolation, Field-to-Logic 3000 VDC
ESD (IEC 61000-4-2) ±2 kV Contact for each Terminal
EFT (IEC 61000-4-4) ±4 kV to Power Line
Surge (IEC 61000-4-5) ±0.5 kV for Power Line
Reverse Polarity Protection Yes
Input Range +10 ~ +30 VDC
Consumption 0.9 W / 1.5 W
Dimensions (L x W x H) 160 x 68 x 32 mm
Installation DIN-Rail or Wall Mounting
Operating Temperature -25 to +75°C
Storage Temperature -40 to +85°C
Humidity 10 to 95% RH, Non-condensing
Analog Input
Channels 1
Wiring Differential
Sensor Types Thermocouple J, K, T, E, R, S, B, N, C
Voltage ±15 mV, ±50 mV, ±100 mV,
±500 mV, ±1 V, ±2.5 V
Current: ±20 mA (requires optional external
125 Ω resistor)
Resolution 16-bit
Accuracy 0.1% of FSR
Sampling Rate 10 Hz (Total)
Input Impedance > 400 kΩ
Common Voltage Protection ±5 VDC
Overvoltage Protection ±5 VDC
Open Wire Detection (for thermocouple only) Yes
Digital Input
Channels 1
Contact Dry
Sink/Source (NPN/PNP) Source
ON Voltage Level Close to GND
OFF Voltage Level Open
Counter Yes
Input Impedance 3 kΩ
Overvoltage Protection ±30 VDC
Digital Output
Channels 2
Type Open Collector
Sink/Source (NPN/PNP) Sink
Load Voltage +3.5 ~ +30 VDC
Max. Load Current 30 mA/Channel
Power-on Value Yes
Safe Value Yes

* Características sujeitas a alteração sem prévio aviso
