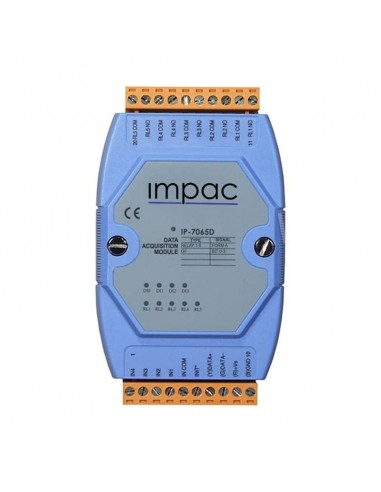

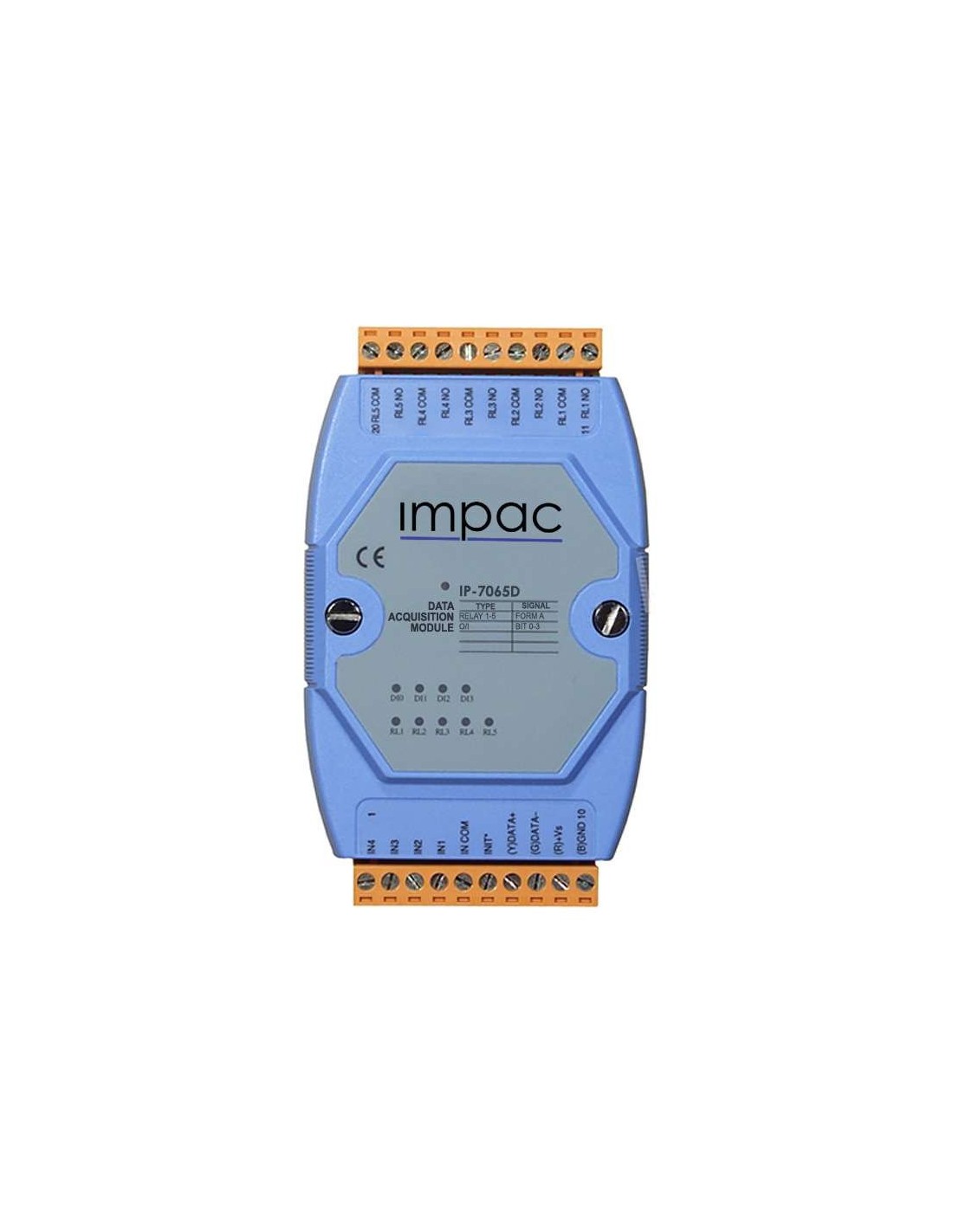

Módulo Entrada Digital Isolada 4 Entradas 5 Saídas Relé RS-485 IP-7065D
IP-7065D
O Módulo Entrada Digital Isolada 4 Entradas e 5 Saídas a Relé RS-485 IP-7065D possui 9 indicadores LED para monitoramento dos canais, possui 4 canais de entrada digital e 5 saídas a relé, comunicação RS-485, protocolo DCON
-
Receba seu orçamento em até 30 minutos.
Módulo Entrada Digital Isolada 4 Entradas 5 Saídas Relé RS-485 IP-7065D
O Módulo Entrada Digital Isolada 4 Entradas e 5 Saídas a Relé RS-485 IP-7065D possui 9 indicadores LED para monitoramento dos canais, possui 4 canais de entrada digital e 5 saídas a relé. Todos os canais de entrada digital do módulo IP-7065D podem ser utilizados como contadores de 16 bits e a comunicação é via RS-485 com protocolo DCON.
Este Módulo Entrada Digital Isolada 4 Entradas 5 Saídas Relé RS-485 IP-7065D vem com proteção ESD de 4 kV e isolamento intra-módulo de 3750 VCC. O fato de possuir as entradas isoladas, permite uma proteção muito grande, pois se ocorrer algum problema de curto ou sobrecarga num dos canais, não danificará os demais.
| Módulo Entrada Digital Isolada 4 Entradas 5 Saídas Relé RS-485 IP-7065D | |||
| Interface | RS-485 | ||
| Format | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) | ||
| Baud Rate | 1200 ~ 115200 bps | ||
| Protocol | DCON | ||
| Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) |
||
| System LED Indicator | Yes, 1 LED as Power/Communication Indicator | ||
| I/O LED Indicators | Yes, 9 LEDs as Digital Input/ Relay Output Indicators | ||
| Intra-module Isolation, Field-to-Logic | 3750 VDC | ||
| ESD (IEC 61000-4-2) | ±8 kV Air for Random Point | ||
| EFT (IEC 61000-4-4) | ±2 kV for Power Line | ||
| Reverse Polarity Protection | Yes | ||
| Input Range | 10 ~ 30 VDC | ||
| Consumption | 1.8 W | ||
| Dimensions (L x W x H) | 72 mm x 123 mm x 35 mm | ||
| Installation | DIN-Rail or Wall Mounting | ||
| Operating Temperature | -25 ~ +75°C | ||
| Storage Temperature | -40 ~ +85°C | ||
| Humidity | 10 ~ 95% RH, Non-condensing | ||
| Relay Output | |||
| Channels | 5 | ||
| Relay Type | Power Relay | ||
| Form A Relay | Contact Rating: 5 A @ 30 VDC Min. Contact Load: 10 mA @ 5 V Contact Material: Gold-plated Silver Cadmium Alloy Operate Time: 6 ms Release Time: 3 ms Mechanical Endurance: 2 × 107 ops. Electrical Endurance: 1 × 105 ops. |
||
| Surge Strength | 4000 VDC | ||
| Power-on Value | Yes | ||
| Safe Value | Yes | ||
| Digital Input/Counter | |||
| Channels | 4 | ||
| Type | Wet Contact: Sink/Source | ||
| On Voltage Level | +1 VDC Max. | ||
| Off Voltage Level | +4 ~ 30 VDC | ||
| Counters | Max. Count: 65535 (16-bit) Max. Input Frequency: 100 Hz Min. Pulse Width: 5 ms |
||
| Input Impedance | 3 kΩ | ||
| Overvoltage Protection | ±35 VDC | ||
|
* Características sujeitas a alteração sem prévio aviso |
|||
