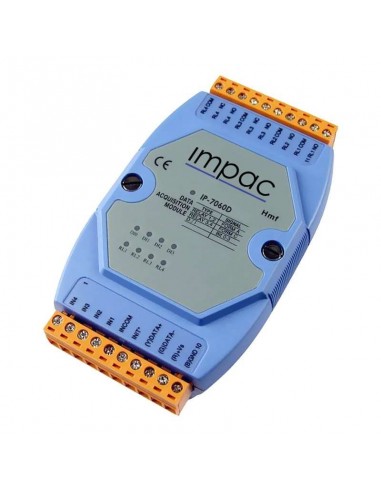

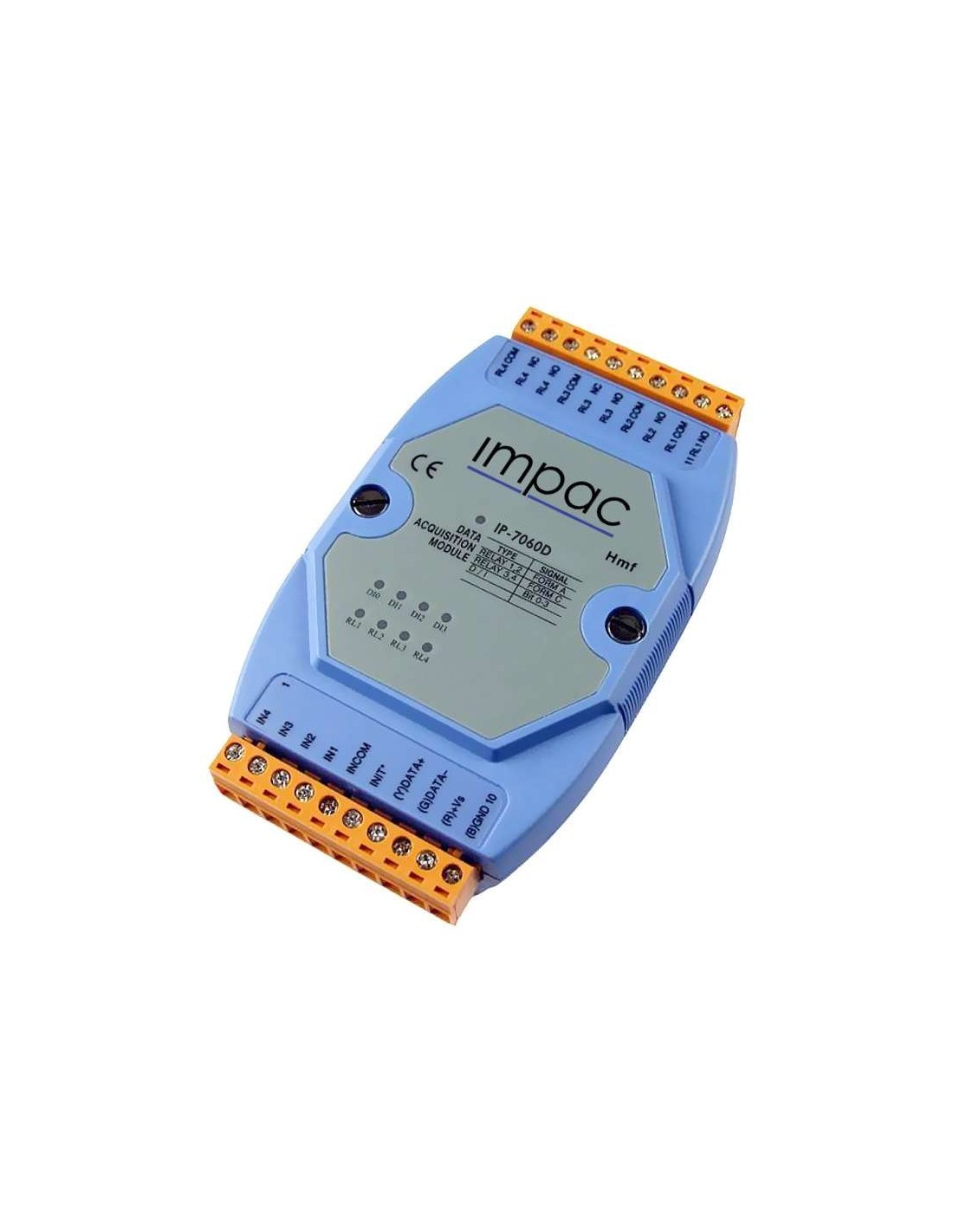

Módulo Entrada Digital Isolada 4 Entradas 4 Saídas Relé IP-7060D
O Módulo de Entrada Digital Isolada 4 Entradas e 4 Saídas a Relé IP-7060D possui oito indicadores LED para monitoramento dos canais, fornecido com 4 canais de entrada digital e 4 canais de saída a relé, comunicação RS-485.
Módulo de Entrada Digital Isolada 4 Entradas 4 Saídas Relé IP-7060D
O Módulo de Entrada Digital Isolada 4 Entradas e 4 Saídas a Relé IP-7060D possui oito indicadores LED para monitoramento dos canais, possui 4 canais de entrada digital e 4 canais de saída a relé.
Este Módulo de Entrada Digital Isolada e Saída a Relé IP-7060D possui também contadores de 16 bits em todos os canais de entrada digital, comunicação via RS-485 e protocolo DCON.
O Módulo de Entrada Digital Isolada 4 Entradas e 4 Saídas a Relé IP-7060D possui proteção ESD de 4 kV e isolamento intra-módulo de 3750 VDC.
| Módulo de Entrada Digital Isolada 4 Entradas 4 Saídas Relé IP-7060D | |
|---|---|
| Interface | RS-485 |
| Format | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Baud Rate | 1200 ~ 115200 bps |
| Protocol | DCON |
| Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) |
| System LED Indicator | Yes, 1 LED as Power/Communication Indicator |
| I/O LED Indicators | Yes, 8 LEDs as Digital Input/Relay Output Indicators |
| Intra-module Isolation, Field-to-Logic | 3750 VDC |
| ESD (IEC 61000-4-2) | ±8 kV Air for Random Point |
| EFT (IEC 61000-4-4) | ±2 kV for Power Line |
| Reverse Polarity Protection | Yes |
| Input Range | 10 ~ 30 VDC |
| Consumption | 1.4 W |
| Dimensions (L x W x H) | 72 mm x 123 mm x 35 mm |
| Installation | DIN-Rail or Wall Mounting |
| Operating Temperature | -25 ~ +75°C |
| Storage Temperature | -40 ~ +85°C |
| Humidity | 10 ~ 95% RH, Non-condensing |
| Relay Output | |
| Channels | 4 (Form A × 2, Form C × 2) |
| Relay Type | Signal Relay |
| Form A Relay | Contact Rating: 2 A @ 30 VDC Min. Contact Load: 10 uA @ 10 mV Contact Material: Gold-plated silver Operate Time: 3 ms Release Time: 2 ms Mechanical Endurance: 1 x 108 ops Electrical Endurance: 5 × 105 ops. |
| Form C Relay | Contact Rating: 2 A @ 30 VDC Min. Contact Load: 10 uA @ 10 mV Contact Material: Gold-plated silver Operate Time: 3 ms Release Time: 2 ms Mechanical Endurance: 1 x 108 ops Electrical Endurance: 5 × 105 ops. |
| Surge Strength | 1500 VDC |
| Power-on Value | Yes |
| Safe Value | Yes |
| Digital Input/Counter | |
| Channels | 4 |
| Type | Wet Contact: Sink/Source |
| On Voltage Level | +1 VDC Max. |
| Off Voltage Level | +4 ~ 30 VDC |
| Counters | Max. Count: 65535 (16-bit) Max. Input Frequency: 100 Hz Min. Pulse Width: 5 ms |
| Input Impedance | 3 kΩ |
| Overvoltage Protection | ±35 VDC |
| * Características sujeitas a alteração sem prévio aviso. | |
