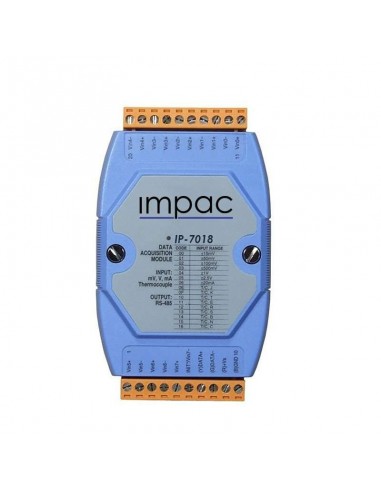

Módulo Entrada Analógica Termopar mV V mA 8 canais IP-7018
IP-7018
O Módulo Entrada Analógica Termopar mV V mA 8 canais IP-7018 é um módulo de entrada analógica de 8 canais que fornece entrada de corrente e tensão.
-
Receba seu orçamento em até 30 minutos.
Módulo Entrada Analógica Termopar mV V mA 8 canais IP-7018
O Módulo Entrada Analógica Termopar mV V mA 8 canais IP-7018 é um módulo de entrada analógica de 8 canais que fornece entrada de corrente e tensão, bem como entrada de termopar.
O Módulo Entrada Analógica Termopar 8 canais IP-7018 possui proteção contra tensão de 4 kV e isolação intra-módulo de 3000 VDC.
| Módulo Entrada Analógica Termopar mV V mA 8 canais IP-7018 | |||
| Interface | RS-485 | ||
| Bias Resistor | No (Usually supplied by the RS-485 Master. Alternatively, add a tM-SG4 or SG-785.) |
||
| Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||
| Baud Rate | 1200 to 115200 bps | ||
| Protocol | DCON | ||
| Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) |
||
| System LED Indicator | Yes, 1 as Power/Communication Indicator | ||
| Intra-Module Isolation, Field-to-Logic | 3000 VDC | ||
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal | ||
| EFT (IEC 61000-4-4) | ±4 kV to Power | ||
| Surge (IEC 61000-4-5) | ±0.5 kV for Power Line | ||
| Reverse Polarity Protection | Yes | ||
| Input Range | +10 ~ +30 VDC | ||
| Consumption | 1.0 W | ||
| Dimensions (L x W x H) | 123 mm x 72 mm x 35 mm | ||
| Installation | DIN-Rail or Wall Mounting | ||
| Operating Temperature | -25 to +75°C | ||
| Storage Temperature | -40 to +85°C | ||
| Humidity | 10 to 95% RH, Non-condensing | ||
| Analog Input | |||
| Channels | 6 Differential and 2 Single-ended, or 8 Differential |
||
| Wiring | Differential | ||
| Sensor Types | Thermocouple: J, K, T, E, R, S, B, N, C Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (requires an optional external 125 Ω resistor) |
||
| Resolution | 16-bit | ||
| Accuracy | 0.1% of FSR | ||
| Sampling Rate | 10 Hz (Total) | ||
| Input Impedance | > 400 kΩ | ||
| Common Voltage Protection | 25 VDC | ||
| Overvoltage Protection | ±120 VDC | ||
|
* Características sujeitas a alteração sem prévio aviso |
|||
