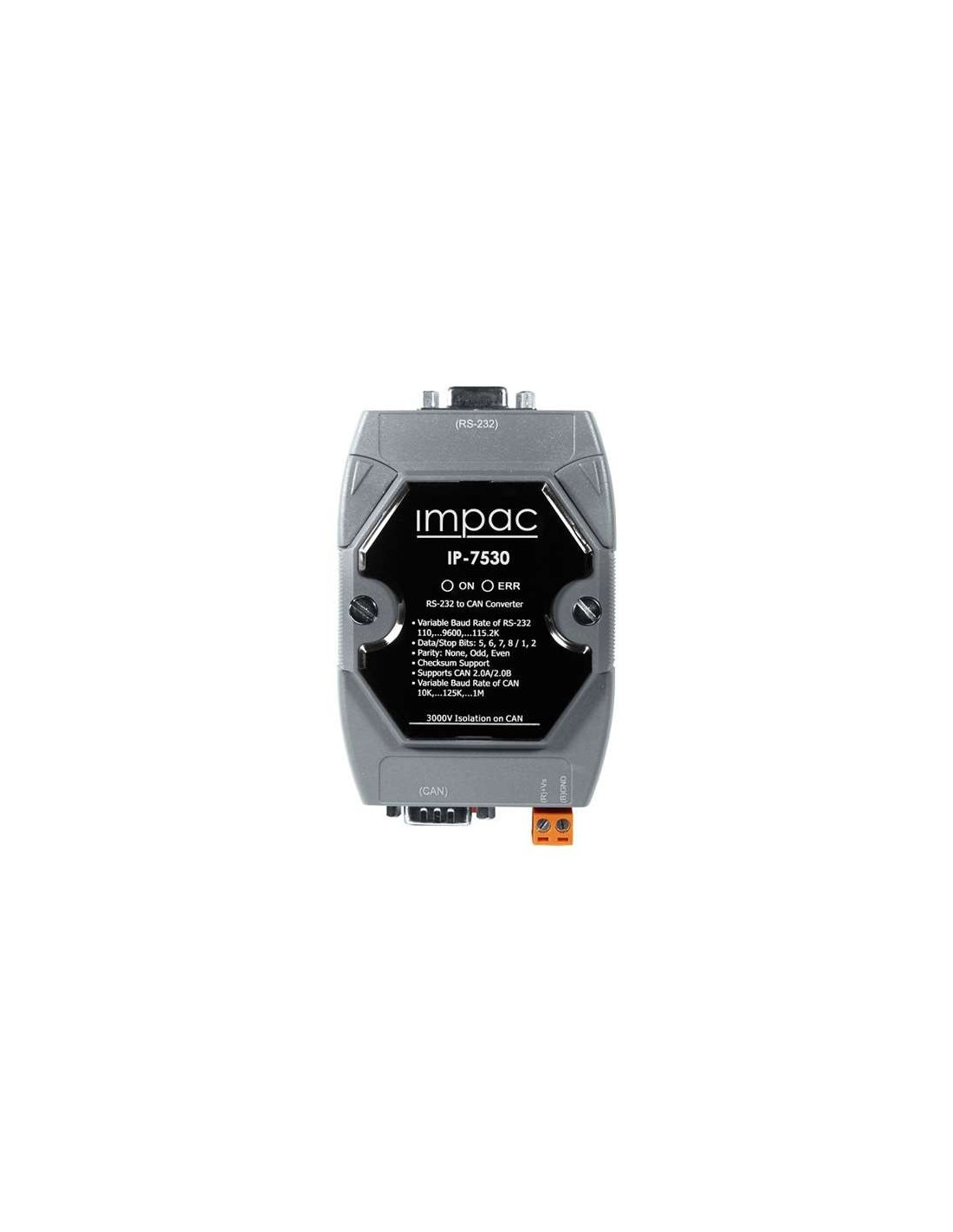

Módulo Conversor RS-232 para CAN IP-7530
IP-7530
O Módulo Conversor RS-232 para CAN IP-7530 permite controlar ou monitorar um sistema CAN, ou Rede através de um computador.
-
Receba seu orçamento em até 30 minutos.

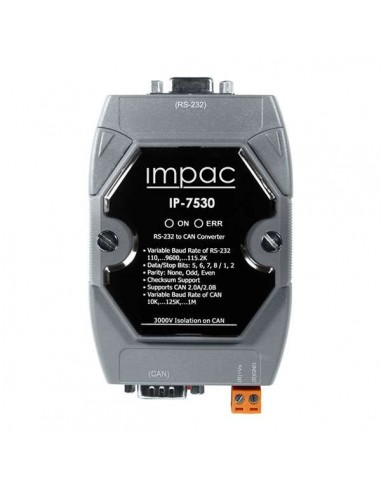

Módulo Conversor RS-232 para CAN IP-7530
O Módulo Conversor RS-232 para CAN IP-7530 permite controlar ou monitorar um sistema CAN, ou Rede através de um computador.
Um dispositivo com saída RS-232 poderá ser programável utilizando a porta serial para se conectar à rede CAN através do Módulo Conversor RS-232 para CAN I-7530. O Módulo Conversor RS-232 para CAN IP-7530 foi desenvolvido para liberar a energia do barramento CAN via comunicação RS-232, e converte com precisão mensagem entre as redes CAN e RS-232.
Este Módulo Conversor RS-232 para CAN IP-7530 permite que você se comunique com dispositivos CAN facilmente de qualquer PC ou dispositivos com interface RS-232.
| Módulo Conversor RS-232 para CAN IP-7530 | |||
| Round LED | ON LED: Power and Data Flow; ERR LED: Error |
||
| Protection | Power reverse polarity protection, Over-voltage brown-out protection |
||
| Power Consumption | 1 W | ||
| Installation | DIN-Rail | ||
| Dimensions | 72mm x 118mm x 33mm (W x L x H) | ||
| Operating Temp. | -25 ~ 75 °C | ||
| Storage Temp. | -30 ~ 80 °C | ||
| Humidity | 10 ~ 90% RH, non-condensing | ||
| CAN Interface | |||
| Controller | Microprocessor inside with 20 MHz | ||
| Transceiver | NXP 82C250 or TJA1042 (only for I-7530T) | ||
| Channel number | 1 | ||
| Connector | 9-pin male D-Sub (CAN_L, CAN_H, N/A for others) |
||
| Baud Rate (bps) | 10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 Mbps |
||
| Transmission Distance (m) | Depend on baud rate (for example, max. 1000 m at 50 kbps ) |
||
| Isolation | 3000 VDC for DC-to-DC, 2500 Vrms for photo- couple |
||
| Terminator Resistor | Selectable 120 Ω terminator resistor by jumper | ||
| Specification | ISO-11898-2, CAN 2.0A and CAN 2.0B | ||
| Receive Buffer | 1000 data frames | ||
| UART Interface | |||
| COM | RS-232 | ||
| COM Connector | 9-pin female D-Sub (TxD, RxD, GND, N/A for others ) |
||
| Baud Rate (bps) | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
||
| Data bit | 5, 6, 7, 8 | ||
| Stop bit | 1, 2 | ||
| Parity | None, Even, Odd | ||
| Receive Buffer | 900 data frames | ||
|
* Características sujeitas a alteração sem prévio aviso |
|||
