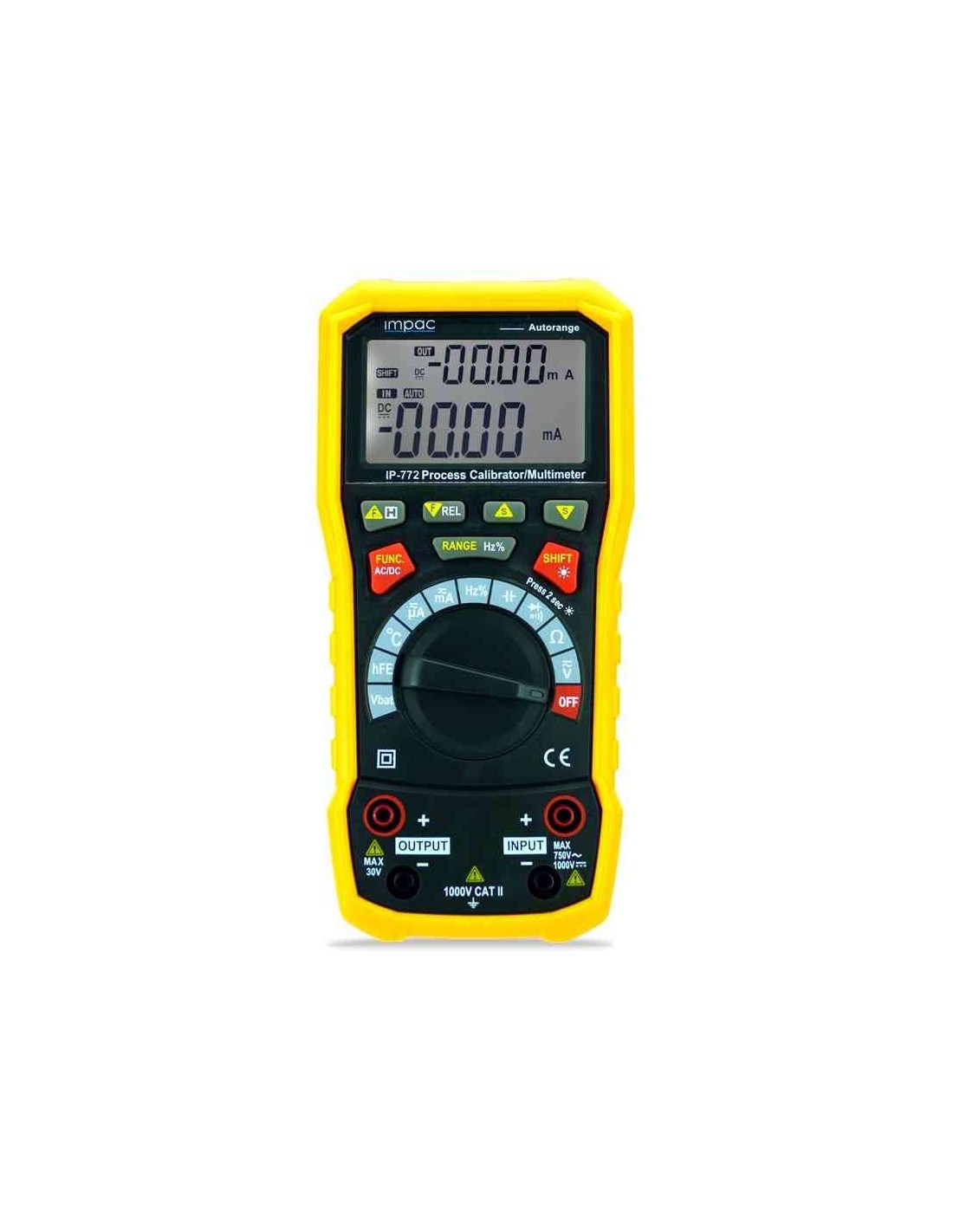

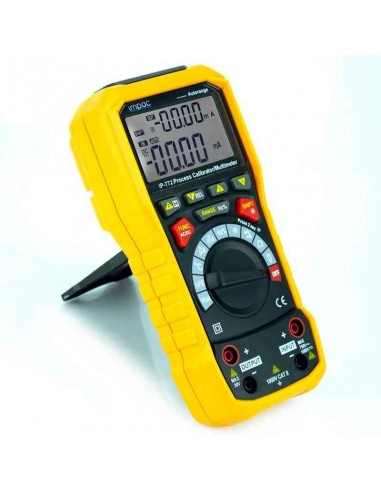

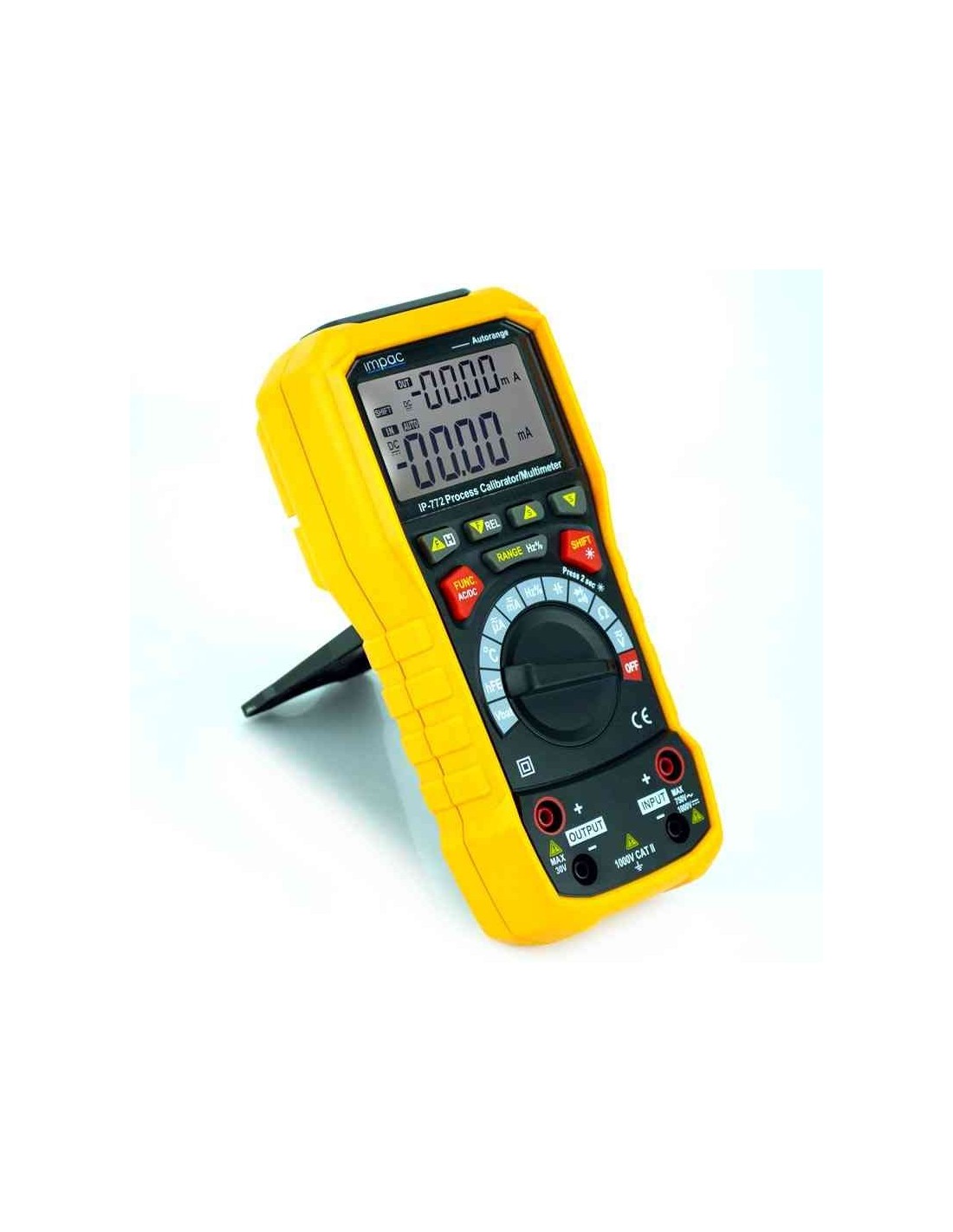

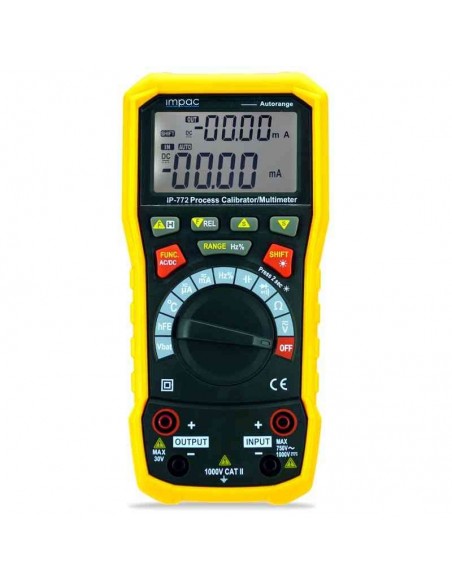

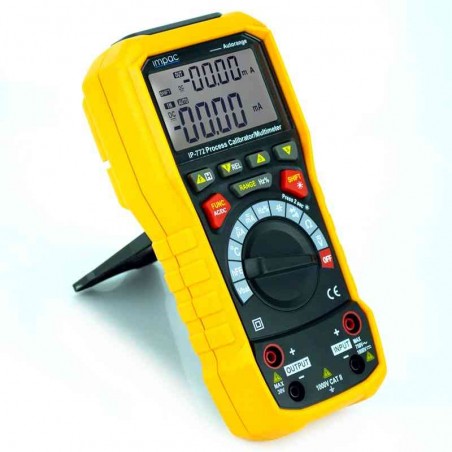

Calibrador 4 a 20 mA tensão 10V para CLP Processo multímetro IP-772 Impac

IP-772

O Calibrador de Loop 4 a 20 mA e Tensão 10V com multímetro de processo IP-772 da Impac apresenta a maior relação custo benefício do mercado, um calibrador que já vem com um multímetro incorporado,  sendo o calibrador ideal para se usar em processos industriais para a calibração, teste, reparo e simulação com CLP’s pois o mesmo pode gerar um sinal para a entrada da CLP ou transmissor e ao mesmo tempo medir a saída do CLP com o mesmo instrumento.



Instrumentos de Medição Solicitar Proposta
  • Receba seu orçamento em até 30 minutos.

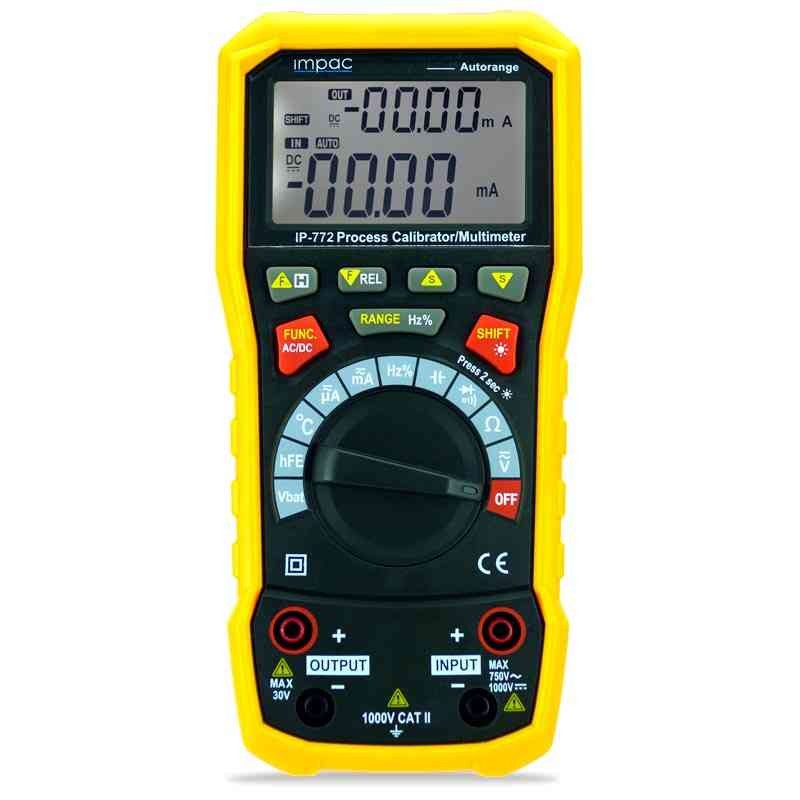

Calibrador 4 a 20 mA / 10V de Processo para CLP IP-772 Impac

O Calibrador 4 a 20 mA / 10V de Processo para CLP IP-772 Impac é um calibrador digital de alta precisão ( 0,1% ) projetado especialmente para ser utilizado em campo e processos industriais, sendo o equipamento do dia a dia do técnico em instrumentação industrial.

O calibrador pode gerar sinais de loop de corrente 4 a 20 mA bem como sinais de 0 a 10V e até mesmo sinais de frequência, e ao mesmo tempo medir a resposta do processo ou CLP sob teste com o multímetro digital incorporado, sinal este  que pode ser em tensão, corrente, resistência, frequência, temperatura e até mesmo capacitância, esta medição é feita pelo excelente  multímetro digital autorange incorporado ao calibrador simulador de sinais.

O multímetro do  calibrador simulador quando usado no modo multímetro digital, é um completo multímetro autorange de 3 3/4 dígitos ( 4000 contagens) com medição de tensão CC com escalas de 400 mV até 1000V CC e em tensão alternada ( 40 a 400 Hz ) 4 V até 700 V. Por se tratar de um multímetro destinado à medição em processo industrial ou CLP, tem quatro escalas de corrente contínua de alta precisão ( 0,1%) 400µA, 4mA, 40mA e 400mA, bem como a mesma escala para corrente alternada.

Calibrador de Processo  - Saída corrente 4..20 mA

A função saída 4 a 20 mA do calibrador de processo Impac foi projetada para ser utilizada em teste, calibração e simulação em sistema baseados em CLP e com transmissores industriais, gerando um sinal de corrente de alta precisão ( 0,1% ) desde 0 até 22mA cuja finalidade é simular um transmissor ou sensor na entrada do CLP. O sinal de corrente desejado é facilmente selecionado no teclado do calibrador.

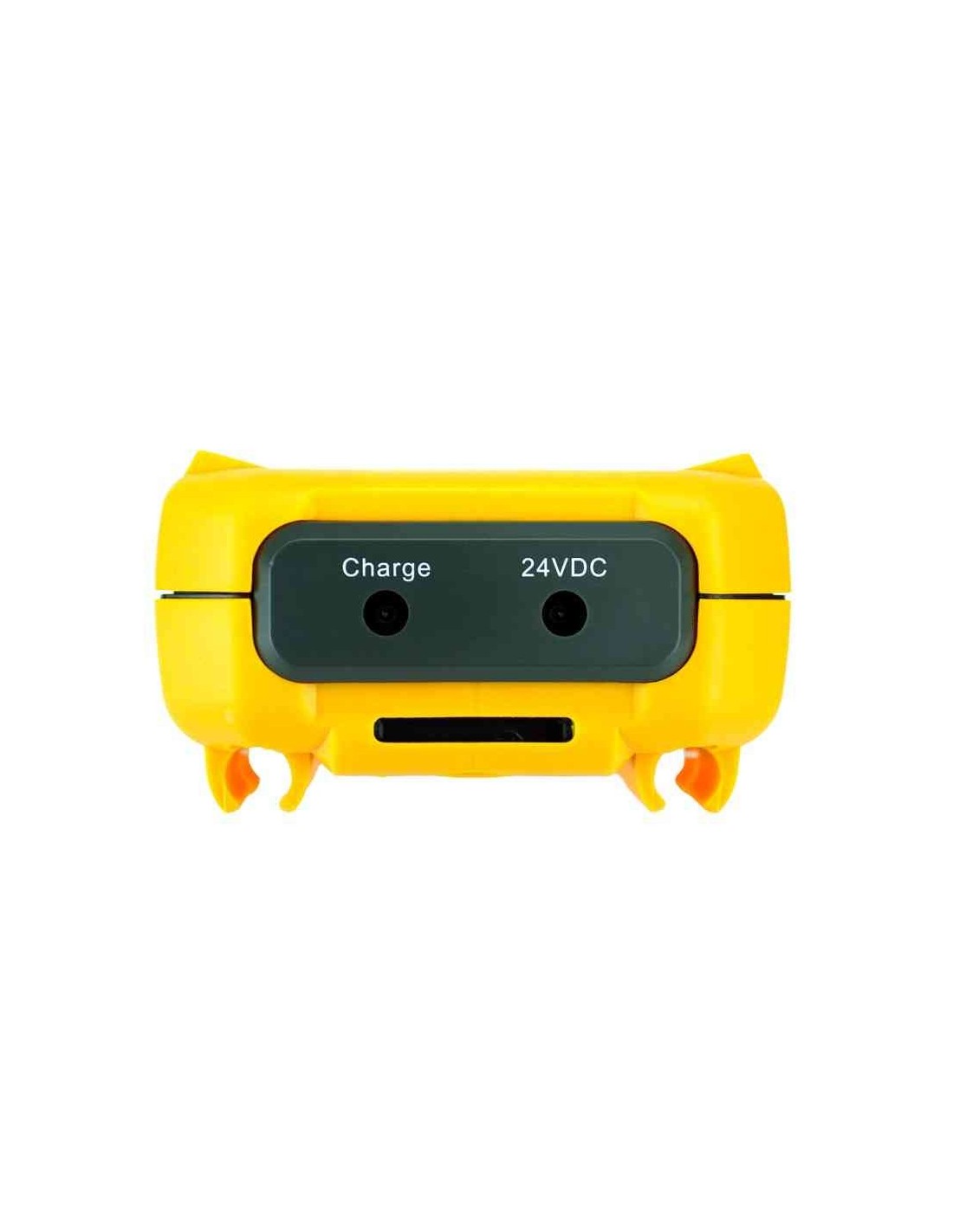

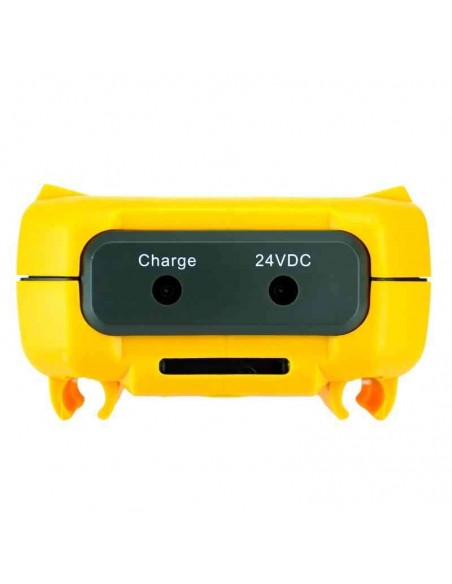

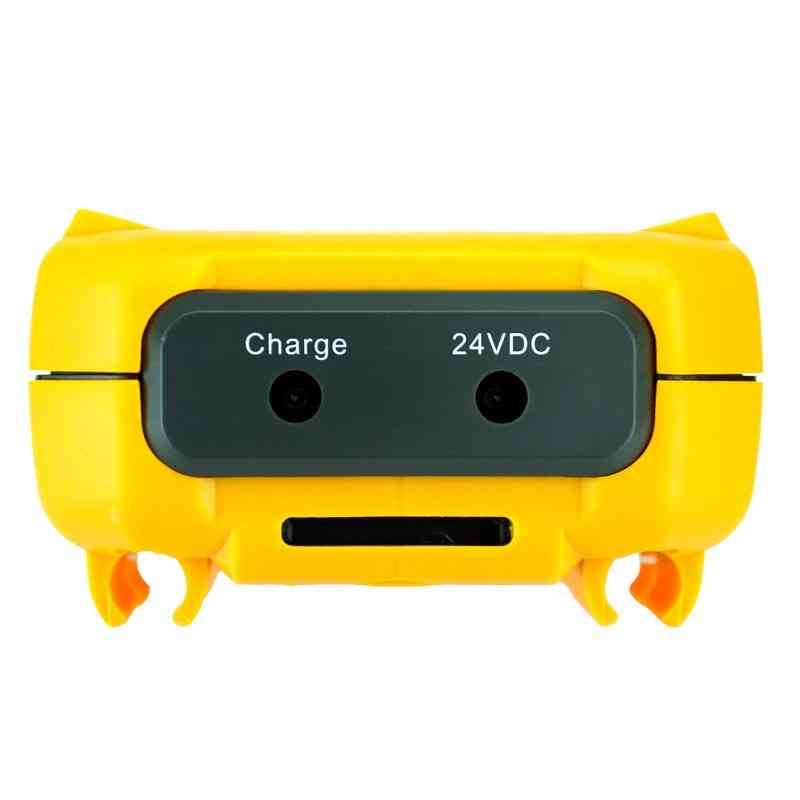

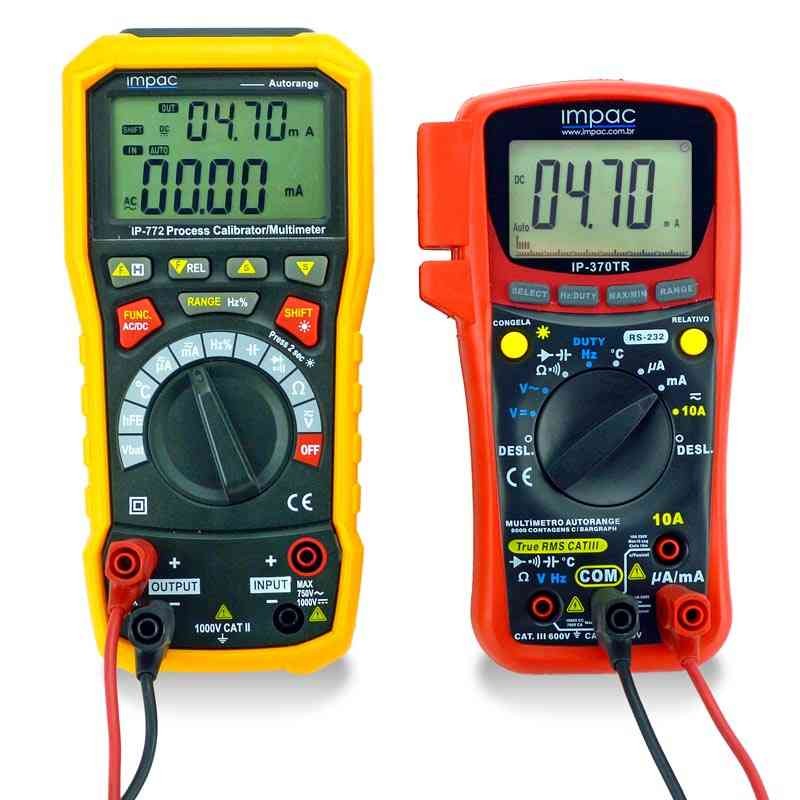

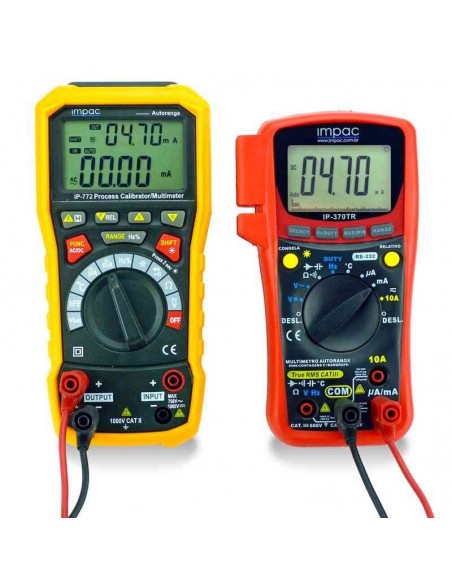

O calibrador também tem outro display que é acoplado ao multímetro digital que permite medir a saída do CLP simultaneamente à geração do sinal, permitindo verificar se o sistema de controle  opera como desejado. O Calibrador de processo Impac também tem uma fonte auxiliar fixa de 24V ( max 30ma ) que pode ser utilizado para alimentar transmissores a dois fios, e utilizar o multímetro em serie para medir o sinal de corrente do transmissor de 2 fios.

Calibrador Tensão - Saída padrão de tensão

O calibrador de processo e de CLP Impac também incorpora um preciso gerador de tensão ( 0,1%) que pode simular sensores com o objetivo de calibrar, ajustar, testar ou aferir  CLPs, transmissores, instrumentos de medição em campo, O calibrador de tensão tem duas escalas, uma de 100mV com resolução de 100µv ( útil para simular sensores) e outra de 10V com resolução de 10mV.

Calibrador 4 a 20 mA IP-772 - Multímetro digital

O calibrador 4 a 20mA tem um completo multímetro auto range de 4000 contagens ligado ao segundo display do calibrador. O multímetro permite medir tensões CC e Ca em 5 escalas, medir corrente CC e Ca em 4 escalas, resistências em 6 escalas, frequência em 7 escalas, capacitores em 5 escalas, e temperatura em 1 escala ( termopar tipo K ), teste de continuidade e diodo com beep.

Calibrador 4 a 20 mA - Acessórios

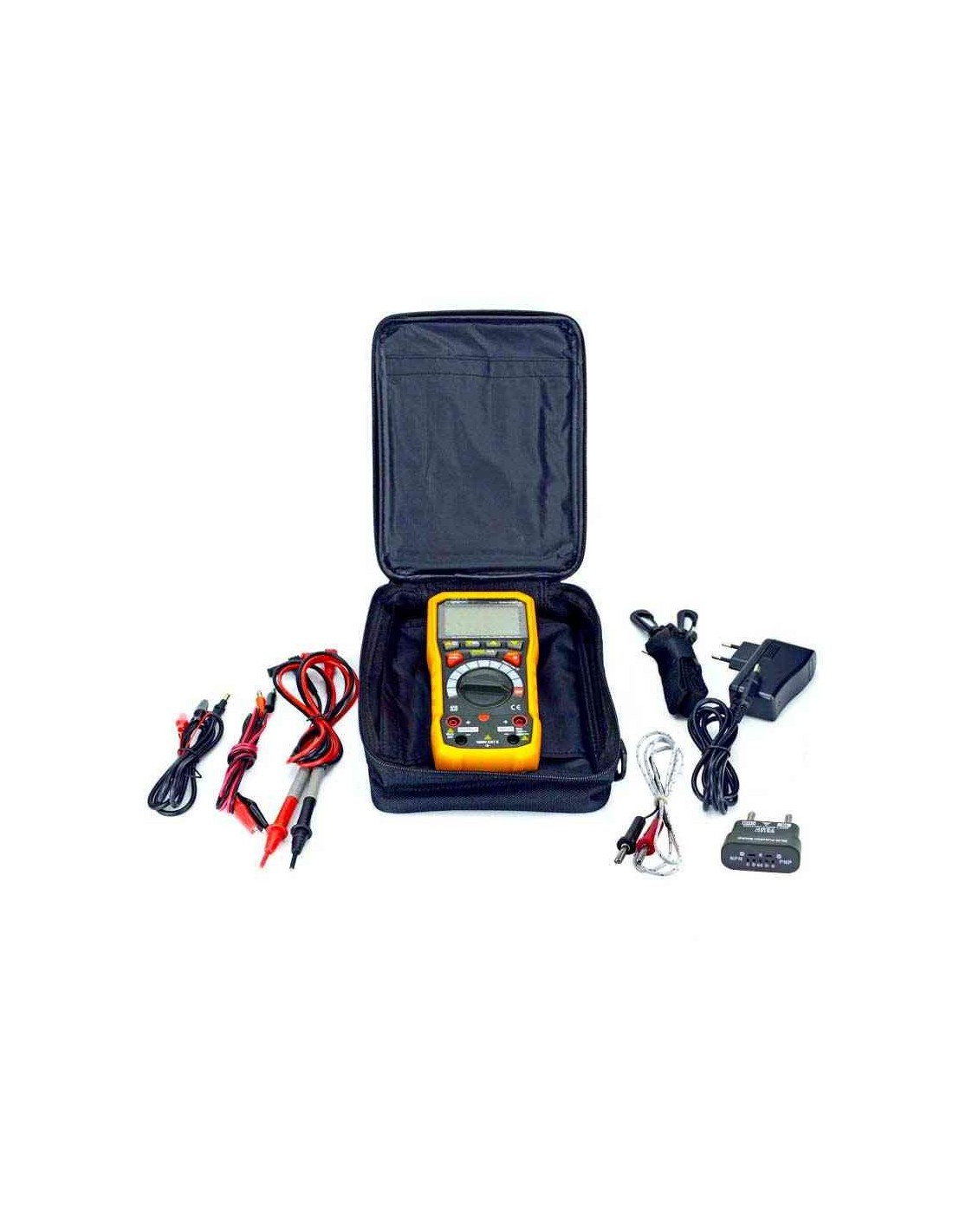

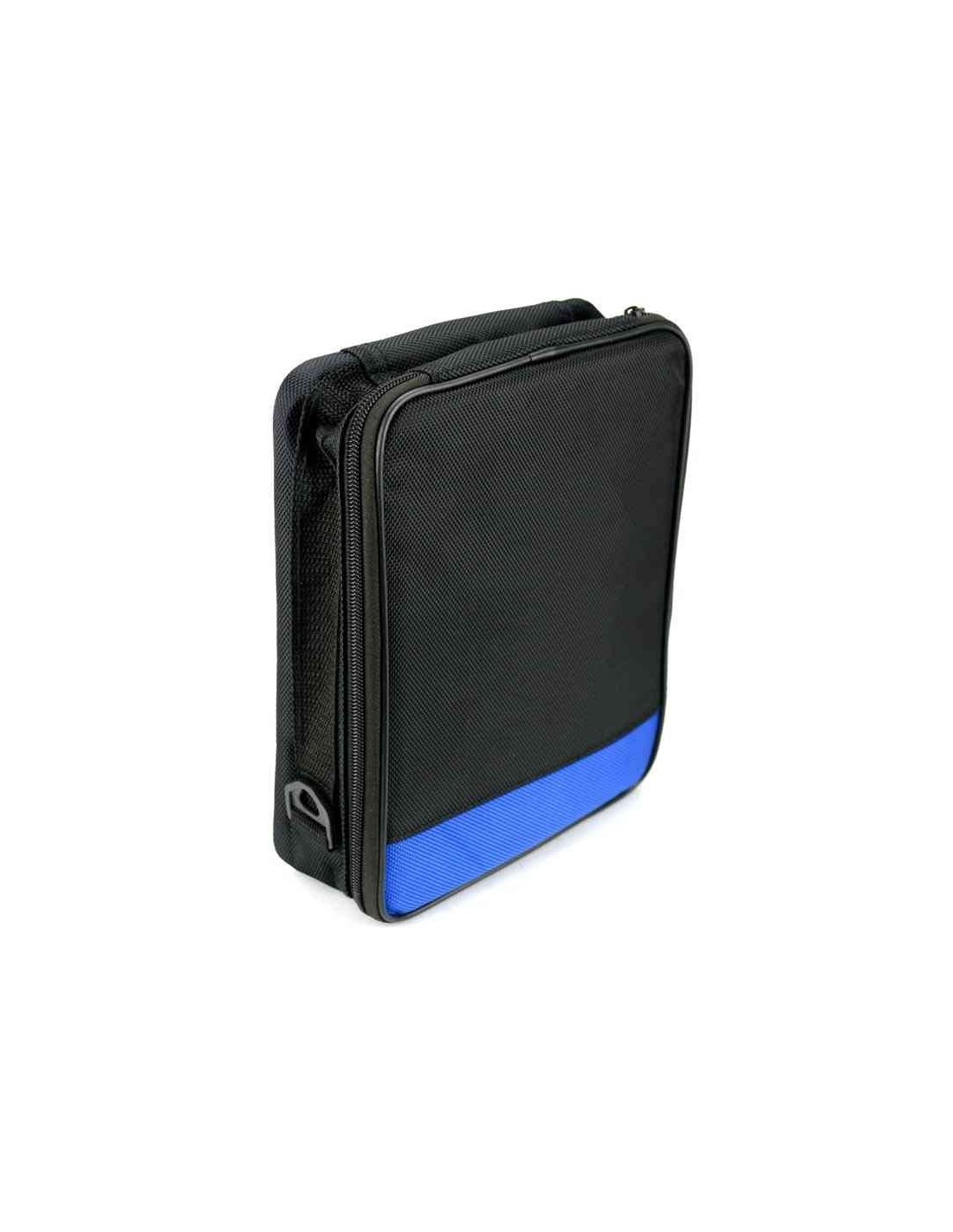

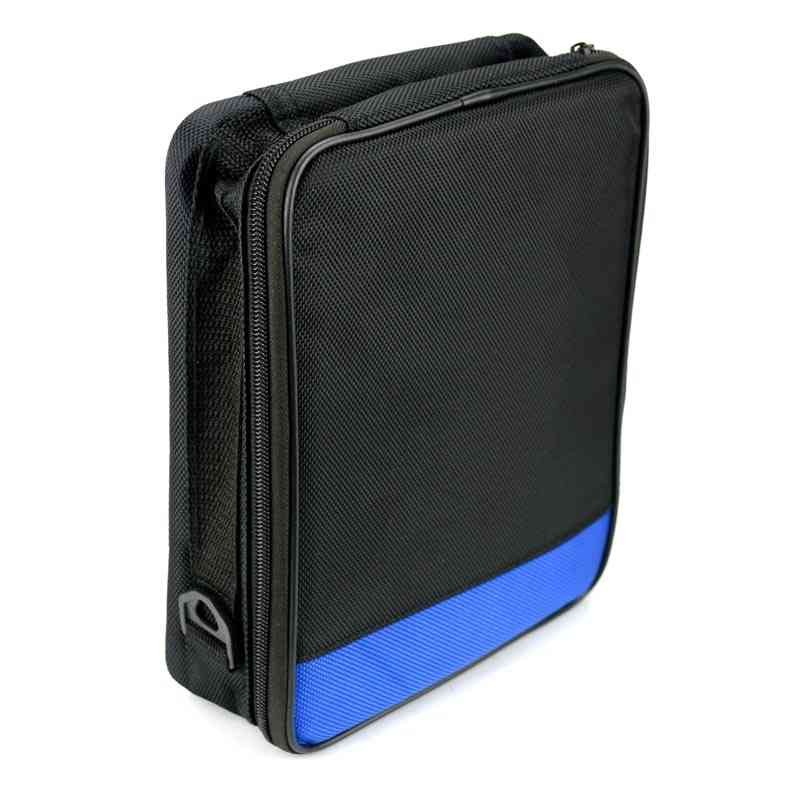

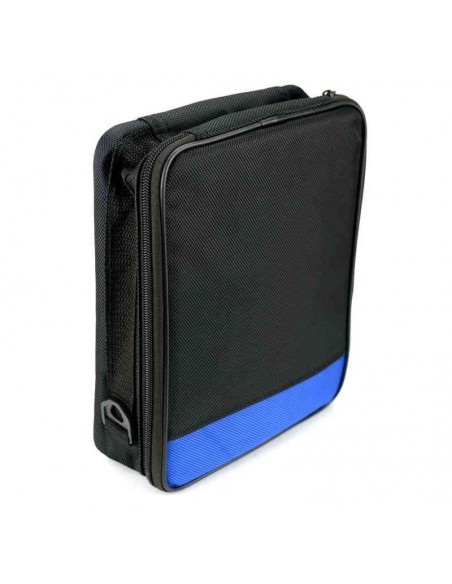

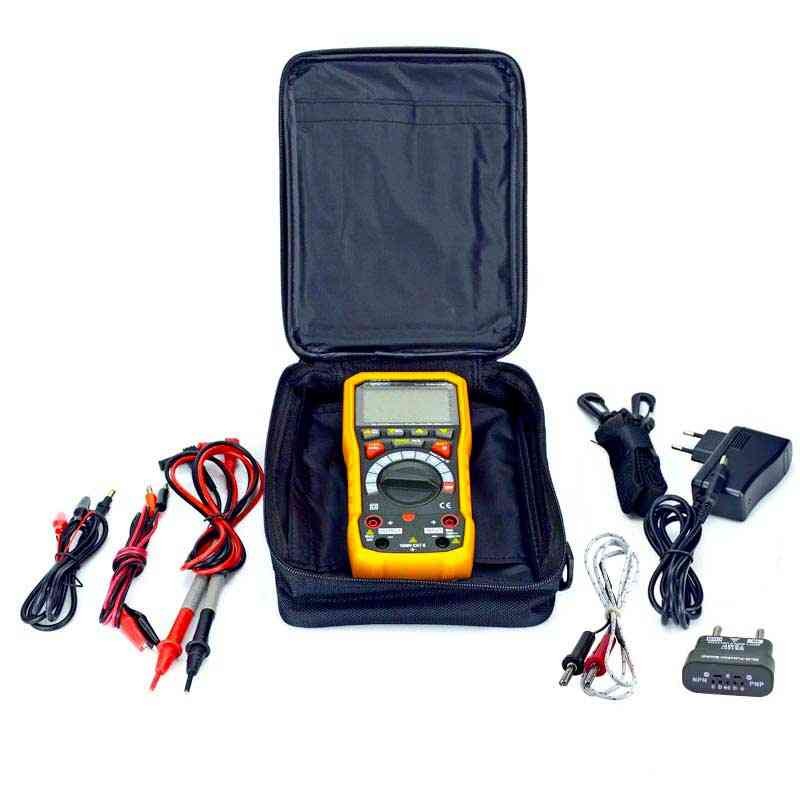

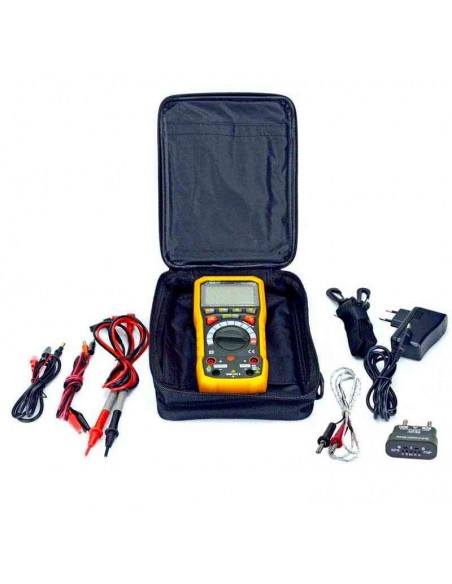

O Calibrador 4 a 20 mA tensão 10V IP-772 da Impac, vem em um kit com um completo conjunto de acessórios formado por: Bolsa de nylon, carregador bivolt, ponta de prova jacaré, par de jacarés, ponta de prova multímetro, cabo de alimentação saída 24 V, sensor temperatura ( -20 a 250°C ), adaptador termopar / transistor e manual de instruções.

Calibrador 4 a 20 mA - Aplicações

O IP-772 Impac pode ser usado em milhares de aplicações, entre elas: teste de CLP, teste de indicadores de processo digitais ou analógicos, teste de variadores de velocidade, simulação de sensores que geram pulsos, medição de temperatura, calibração de máquinas em campo, Simulação de transmissores de processo, manutenção industrial, laboratório de eletrônica, escolas técnicas e faculdades, uso em campo para teste de sistemas.

Calibrador 4 a 20 mA Impac - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Calibrador 4 a 20 ma tensão 10V  para CLP Processo  multímetro IP-772 Impac ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.



Características Calibrador 4 a 20 mA de Processo CLP IP-772 Impac
Mostrador LCD duplo 4 dígitos iluminado
Funções Multímetro VCC VCA
ACC ACA
Resistência, Diodo e Continuidade
Loop de Corrente, Frequência
Temperatura Termopar tipo K
Funções Calibrador Tensão CC,
Corrente CC / Loop de Corrente
Frequência
Troca de escalas Automática e Manual
Medição de relativo Sim
Congelamento de Leitura Sim
Máxima tensão de entrada Multímetro 600 V pico a pico
Máxima tensão de entrada Calibrador 30 V CC
Fusível de proteção 63 mA / 250 V
Pontas de Prova CAT II 600 V 20 A
Temperatura de operação -10 ~ 55 °C
Umidade de operação 80%
Alimentação 4 pilhas de 1,5 V AAA
Dimensões 205 x 95 x 42 mm
Comprimento do cabo da ponta de prova 1000 mm
Peso 500 g
Acessórios Inclusos Bolsa de Nylon
Carregador Bivolt
Ponta de Prova Jacaré
Par de Jacarés
Ponta de Prova Multimetro
Cabo p/ Alimentação de LOOP
Adaptador transistor e termopar
Manual de Instruções
Tensão CC - Calibrador
EscalaResoluçãoPrecisão
10 V 10 mV ± 0,1% + 5 dígitos
100 mV 100 µV ± 0,1% + 5 dígitos
Corrente CC - Calibrador
EscalaResoluçãoPrecisãoObservação
22 mA 10 µA ± 0,1% + 5 dígitos Carga Máxima 800 Ohms
Frequência - Calibrador
EscalaResoluçãoPrecisãoObservação
1 - 100,0 Hz 0,01 Hz ± 0,1 Hz Ciclo de trabalho: 50% 4V
100Hz - 1 KHz 0,1 Hz ± 0,5 Hz Ciclo de trabalho: 50% 4V
1 - 10 KHz 1 Hz ± 5 Hz Ciclo de trabalho: 50% 4V
Loop de corrente - Tensão auxiliar - Calibrador
Saida ResoluçãoPrecisãoObservação
24 V ± 2%  Máximo 30 mA carga
Tensão CC - Leitura
EscalaResoluçãoPrecisãoObservação
400 mV 100 µV ± 0,1% + 3 dígitos Impedância de medição: 10 MΩ
4 V 0,001 V ± 0,1% + 3 dígitos Proteção de sobrecarga: 250V p-p
40 V 0,01 V ± 0,1% + 3 dígitos Proteção de sobrecarga: 1000V p-p
400 V 0,1 V ± 0,1% + 3 dígitos Proteção de sobrecarga: 1000V p-p
1000 V 1 V ± 0,1% + 3 dígitos Proteção de sobrecarga: 1000V p-p
Tensão CA - Leitura
EscalaResoluçãoPrecisãoObservação
4 V 1 mV ± 0.8% + 10 dígitos Impedância de medição: 10 MΩ
40 V 10 mV ± 0,8% + 10 dígitos Proteção de sobrecarga: 250 p-p
400 V 100 mV ± 0,8% + 10 dígitos Proteção de sobrecarga: 1000V p-p
700 V 1 V ± 1% + 15 dígitos Proteção de sobrecarga: 1000V p-p
Corrente CC - Leitura
EscalaResoluçãoPrecisãoObservação
400 µA 0,1 µA ± 0,1 + 5 dígitos Impedância de medição: 1Ω
4000 µA 1 µA ± 0,1 + 5 dígitos Proteção de sobrecarga: 0,5A / 250V
40 mA 10 µA ± 0,1 + 5 dígitos Impedância de medição: 1Ω
400 mA 100 µA ± 0,1 + 5 dígitos Proteção de sobrecarga: 0,5A / 250V
Corrente CA - Leitura
EscalaResoluçãoPrecisãoObservação
400 µA 0,1 µA ± 0,1 + 5 dígitos Impedância de medição: 1Ω
4000 µA 1 µA ± 0,1 + 5 dígitos Proteção de sobrecarga: 0,5A / 250V
40 mA 10 µA ± 0,1 + 5 dígitos Impedância de medição: 1Ω
400 mA 100 µA ± 0,1 + 5 dígitos Proteção de sobrecarga: 0,5A / 250V
Resistência - Leitura
EscalaResoluçãoPrecisãoObservação
400 Ω 0,1 Ω ± 0,3% + 5 dígitos Tensão de circuito aberto: 0,25V
4 KΩ 1 Ω ± 0,3% + 5 dígitos Proteção de sobrecarga: 250V p-p
40 KΩ 10 Ω ± 0,3% + 5 dígitos
400 KΩ 100 Ω ± 0,3% + 5 dígitos
4 MΩ 1 KΩ ± 0,3% + 5 dígitos
40 MΩ 10 KΩ ± 2% + 5 dígitos
Frequência - Leitura
EscalaResoluçãoPrecisão
9,999 Hz 0,01 Hz ± 0,1 + 3 dígitos
99,99 Hz 0,1 Hz ± 0,1 + 3 dígitos
999,9 KHz 1 Hz ± 0,1 + 3 dígitos
9,999 KHz 0,01 KHz ± 0,1 + 3 dígitos
99,99 KHz 0,1 KHz ± 0,1 + 3 dígitos
199,9 KHz 0,01 KHz ± 0,1 + 3 dígitos
>200 KHz   Apenas para referência
Capacimetro - Leitura
EscalaResoluçãoPrecisãoObservação
40 nF 10 pF ± 2% + 10 dígitos Capacitor descarregado
400 nF 0,1 nF ± 2% + 10 dígitos Capacitor descarregado
4 µF 1 nF ± 2% + 10 dígitos Capacitor descarregado
40 µF 10 nF ± 2% + 10 dígitos Capacitor descarregado
100 µF 100 nF ± 2% + 10 dígitos Capacitor descarregado
Temperatura - Leitura
Tipo (Termopar)EscalaResoluçãoPrecisão
K -150 a 1300°C 1°C ±1% + 2 dígitos
Teste de diodo - Leitura
Tensão de testeCorrente de testePrecisãoObservação
1,5 V 1 mA ± 2% + 1 dígito Proteção de sobrecarga: 250V p-p
Continuidade - Leitura
Sim com beep < 40 Ω
*Características sujeitas a alteração sem prévio aviso
