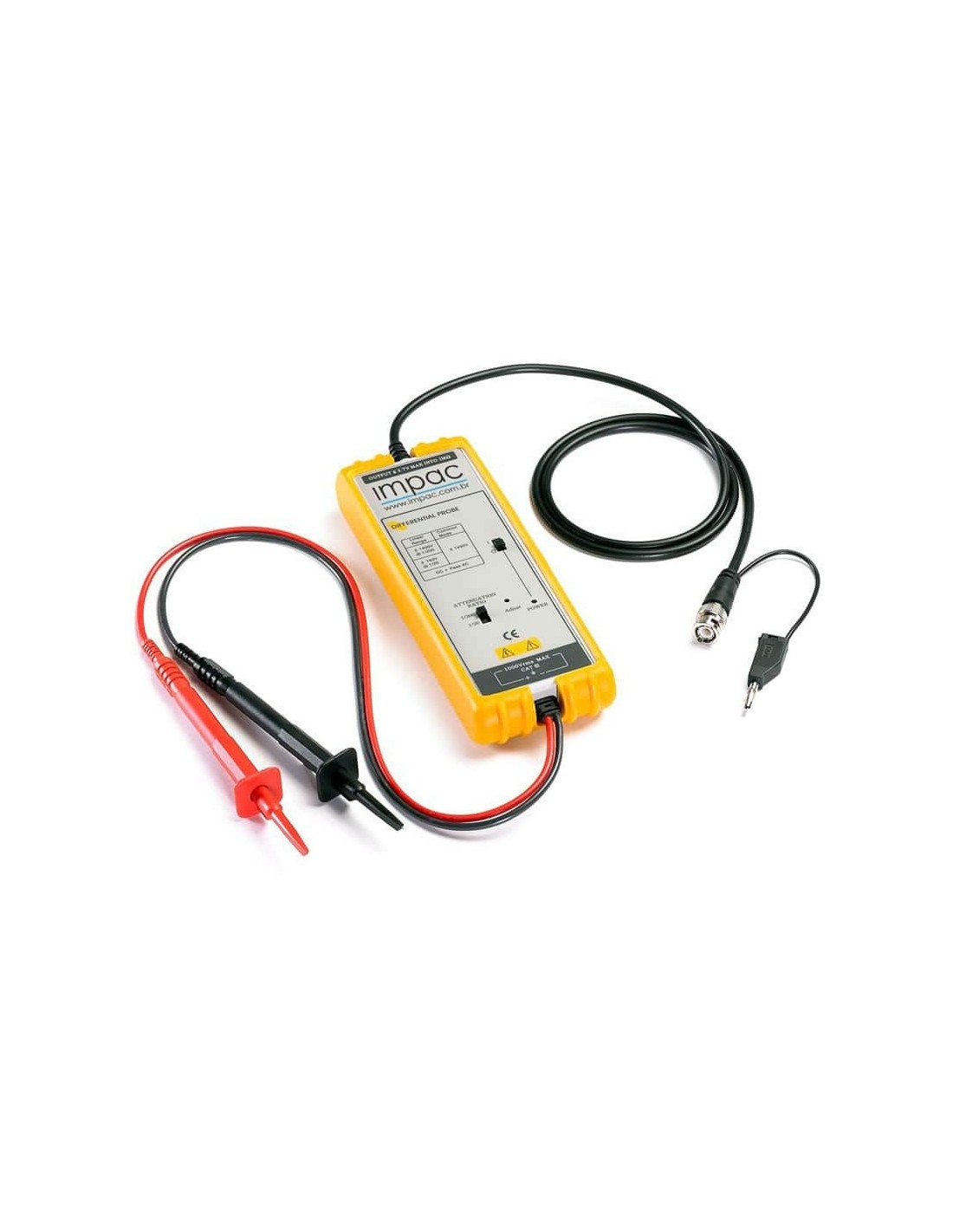

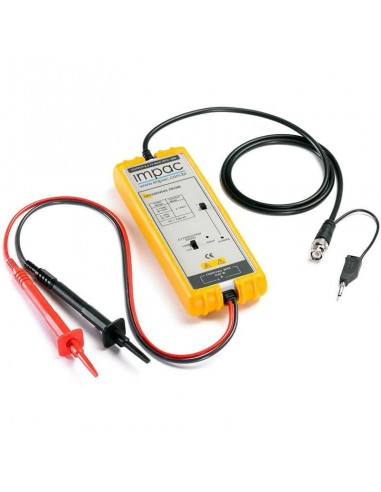

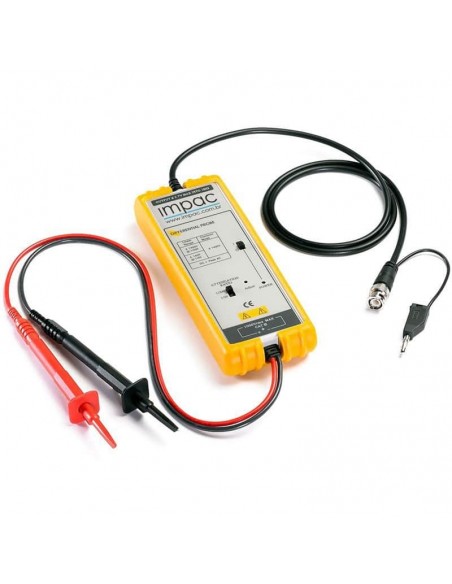

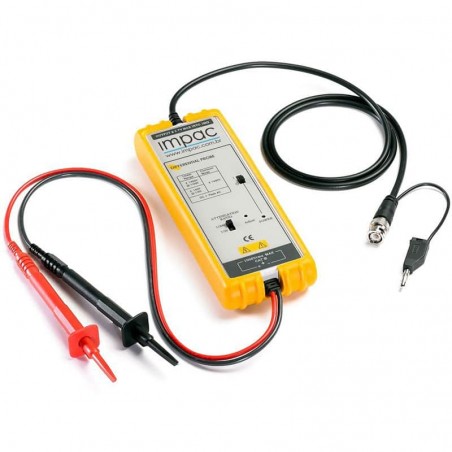

Ponta de prova diferencial 700V CAT III

Ponta Diferencial

A Ponta de prova diferencial 700V CAT III foi desenvolvida para utilização em osciloscópios, ideal para obter medidas flutuantes de energia. Essas pontas isolam o circuito que está sendo medido do circuito de entrada do osciloscópio.



Instrumentos de Medição Solicitar Proposta
  • Receba seu orçamento em até 30 minutos.

Ponta de prova diferencial 700V CAT III

A Ponta de prova diferencial 700V CAT III foi desenvolvida para utilização em osciloscópios, ideal para obter medidas flutuantes de energia. Essas pontas isolam o circuito que está sendo medido do circuito de entrada do osciloscópio.
Esta ponta de prova diferencial têm a vantagem de oferecer uma carga balanceada para o sinal do dispositivo que está sendo testado. No entanto, as pontas de prova diferencial implicam num gasto adicional e podem até exigir uma fonte de alimentação separada.
Exemplos de sinais diferenciais são sinais do canal de leitura do disco rígido, de sistemas de energia multifase, sinais de comunicação de dados RS-422 e CAN, etc.

Osciloscópio Virtual Digital , consulte-nos para mais informações.

Ponta de prova diferencial 700V CAT III - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Ponta de Prova Diferencial Alta Tensão MI-053 ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.

Características Ponta de prova diferencial 700V CAT IIIl MI-053
Largura de Banda 25MHz (.dB)
Precisão ±2%
Tempo de subida 14ns
Impedância de entrada 4M//5.5pF
Tensão de entrada ±70V(DC+PeakAC) ou 70Vrms @1/10
±700V (DC+Peak AC) ou 700Vrms @1/100
±700V (DC+Peak AC) ou 700Vrms @1/10 e 1/100
±1400V (DC+Peak AC) ou 1000Vrms CAT III @ 1/10 e 1/100
Swing ± 7V
Offset (typical) <±5mV
Noise (typical) 0,7mVrms
Fonte de Impedância 1Ω @1kHz, 8Ω @1MHz
CMRR (typical) -86dB @50Hz, -66dB @ 20kHz
Temperatura de operação -10 a 40°C
Temperatura de armazenamento -30 a 70°C
Umidade de operação 25 a 85% UR
Umidade de armazenamento 25 a 85% UR
Alimentação 4 pilhas AA ou adaptador 6V
Comprimento cabo BNC 95 cm
Comprimento de condutores de entrada 45 cm
Peso 400g
Dimensões 170mm x 63mm x 21mm
Acompanha Duas pontas de prova retrateis, dois cliples jacaré e pilhas.
* Características sujeitas a alteração sem prévio aviso
