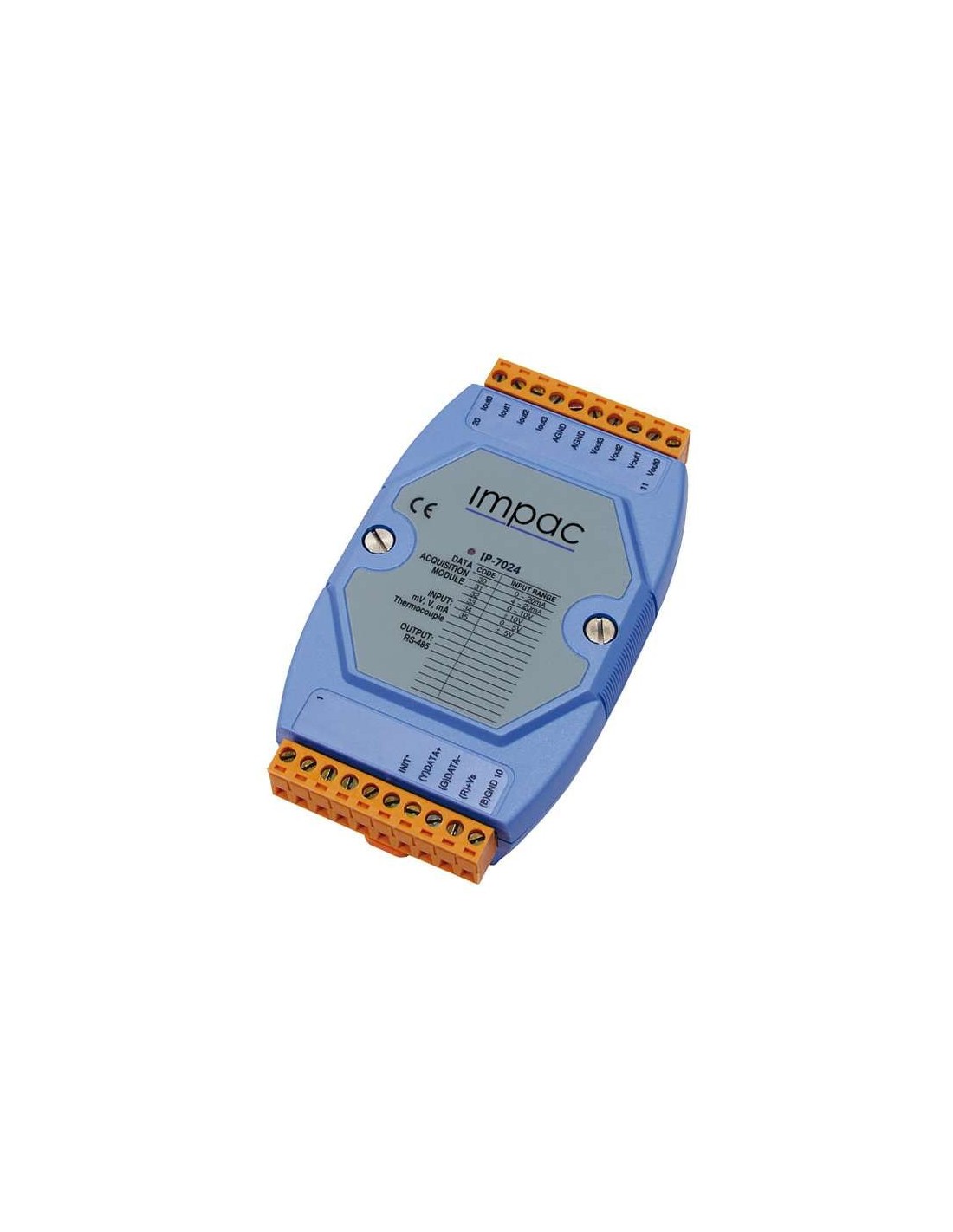

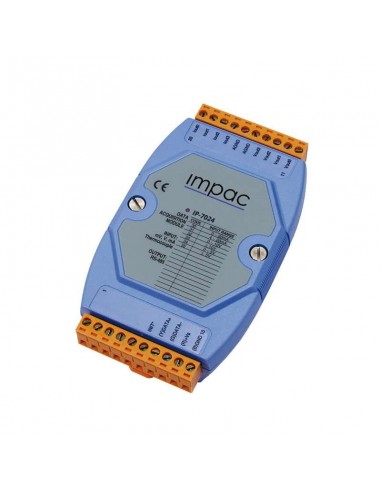

Módulo Saída Analógica 4 Canais RS-485 IP-7024
IP-7024
O Módulo IP-7024 dispõe de 4 canais de Saídas Analógicas (corrente e tensão).
-
Receba seu orçamento em até 30 minutos.
Módulo Saída Analógica 4 Canais RS-485 IP-7024
O Módulo IP-7024 dispõe de 4 canais de Saídas Analógicas (corrente e tensão), isolação de 3000 VDC e comunicação RS-485 com protocolo DCON.
| Módulo Saída Analógica 4 Canais RS-485 IP-7024 | |||
| Interface | RS-485 | ||
| Bias Resistor | No (Usually supplied by the RS-485 Master. Alternatively, add a tM-SG4 or SG-785.) |
||
| Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||
| Baud Rate | 1200 to 115200 bps | ||
| Protocol | DCON | ||
| Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) | ||
| System LED Indicator | Yes, 1 as Power/Communication Indicator | ||
| Intra-Module Isolation, Field-to-Logic | 3000 VDC | ||
| ESD (IEC 61000-4-2) | ±2 kV Contact for each Terminal | ||
| Reverse Polarity Protection | Yes | ||
| Input Range | +10 ~ +30 VDC | ||
| Consumption | 2.4 W | ||
| Dimensions (L x W x H) | 123 mm x 72 mm x 35 mm | ||
| Installation | DIN-Rail or Wall Mounting | ||
| Operating Temperature | -25 to +75°C | ||
| Storage Temperature | -40 to +85°C | ||
| Humidity | 10 to 95% RH, Non-condensing | ||
| Analog Output | |||
| Channels | 4 | ||
| Wiring | Differential | ||
| Range | Voltage: 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, Current: 0 ~ 20 mA, 4 ~ 20 mA |
||
| Resolution | 14-bit | ||
| Accuracy | 0.1% | ||
| DA Output Response Time | 10 ms | ||
| Power-on Value | Yes | ||
| Safe Value | Yes | ||
|
* Características sujeitas a alteração sem prévio aviso |
|||
