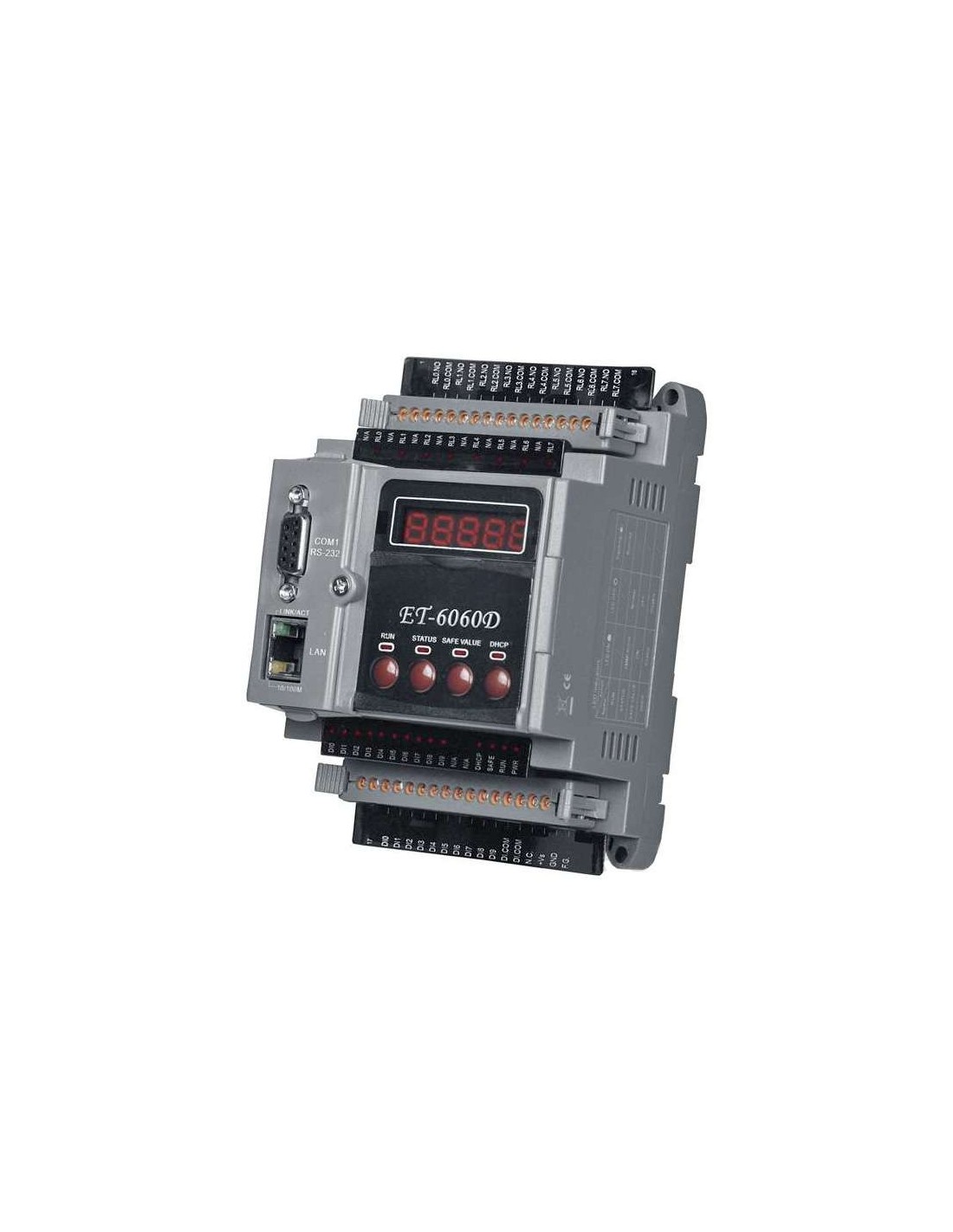

Conversor Modbus 8 Canais Saída Digital 10 Canais Entrada Digital ET-6060D
ET-6060D
O Conversor Modbus 8 Canais Saída Digital 10 Canais Entrada Digital ET-6060D é um módulo I/O Ethernet baseado na Web.
-
Receba seu orçamento em até 30 minutos.
Conversor Modbus 8 Canais Saída Digital 10 Canais Entrada Digital ET-6060D
O Conversor Modbus 8 Canais Saída Digital 10 Canais Entrada Digital ET-6060D é um módulo I/O Ethernet baseado na Web. O Conversor Modbus ET-6000 possui um servidor da Web integrado que é utilizado para toda a configuração de dados de monitoramento e controle I/O utilizando um navegador da Web.
O Conversor ET-6060D pode ser acessado de maneira fácil e segura de qualquer lugar do mundo, nenhuma ferramenta de programação extra ou editor de HTML são necessários.
Este Conversor Modbus suporta várias funções do Modbus, podendo ser facilmente integrado a qualquer ambiente de software SCADA usando o protocolo Modbus.
- 8 Canais de Saída Digital (relé) e 10 Canais de Entrada Digital (modbus)
- Ethernet 10/100 Mbps
- Suporte ao protocolo Modbus
- Configuração do navegador da Web
- Display LED de Status de transmissão
- Proteção de Isolamento de 3 vias
| Conversor Modbus 8 Canais Saída Digital 10 Canais Entrada Digital ET-6060D | |||
| CPU | |||
| CPU | 80186 , 80MHz | ||
| SRAM | 512 KB | ||
| Flash Memory | 512 KB | ||
| EEPROM | 16 KB | ||
| Dual Watchdog | Yes | ||
| Communication | |||
| Serial Port | RS-232 (TXD, RXD, GND) (115200 bps Max.) | ||
| Ethernet Port | 10 / 100 Base TX (With Link, Activity LED Indicator) |
||
| Small Man Machine Interface | |||
| 7 Segment LED Display | 5 Digits | ||
| System LED Indicator | 4 | ||
| Push Button | 4 | ||
| Digital Output | |||
| Output Channels | 8 | ||
| LED Indicator | Yes | ||
| Output Type | Power Relay, Form A (Normal Open) | ||
| Operating Voltage Range | 5 ~ 240VAC (47~63Hz) 5 ~ 24VDC |
||
| Relay Contact Voltage Range | 0~ 250VAC (47~63Hz) 0~ 28VDC |
||
| Max. Load Current | 3.0 A/Channel | ||
| Max. Operate Time | 15 ms Max. | ||
| Max. Release Time | 3 ms Max. | ||
| Insulation Resistance | Min. 1,000 MOhms, at 500VDC | ||
| Dielectric Strength | Between Open Contacts: 750VAC 50/60Hz (at 1 Minute) Between Coil and Contacts: 4,000VAC 50/60Hz (at 1 Minute) |
||
| Surge Strength | 10,000V (at 1.2*50us) | ||
| Relay Life | Mechanical :10 million operations at no Load Condition Electrical : 100, 000, [email protected] min., Resistive |
||
| Digital Input | |||
| Input Channels | 10 (Sink/ source) | ||
| LED Indicator | Yes | ||
| Input Type | Isolation, Two Common for All Digital Inputs | ||
| On Voltage Level | +10V ~ 50V | ||
| Off Voltage Level | +3V max | ||
| Input Impedance | 10K Ohms, 0.66W | ||
| Counters | Channels : 10 Max. Input Frequency : 100Hz Min. Pulse Width: 5ms |
||
| Intra-module Isolation, Field to Logic | 3750V rms | ||
| 3 Way Isolation | |||
| Ethernet | 1500V rms | ||
| I/O | 3750V rms | ||
| Power | 1000 VDC | ||
| Mounting | |||
| Din Rail Mount | Yes | ||
| Wall Mount | Yes | ||
| Power Requirements | |||
| Power Input | +10 to +30 VDC | ||
| Power Consumption | 4.8W | ||
| Environment | |||
| Environment | Operating Temperature: –25 ~ +75 °C Storage Temperature: –30 ~ +75 °C Relative Humidity: 10% to 95% Non-condensing |
||
| Certification | CE, FCC Detail | ||
| Dimensions | 90mm x 111mm x 70mm (W x D x H) | ||
|
* Características sujeitas a alteração sem prévio aviso |
|||
