Megôhmetro Digital Portátil IM-302 Impac

IM-302

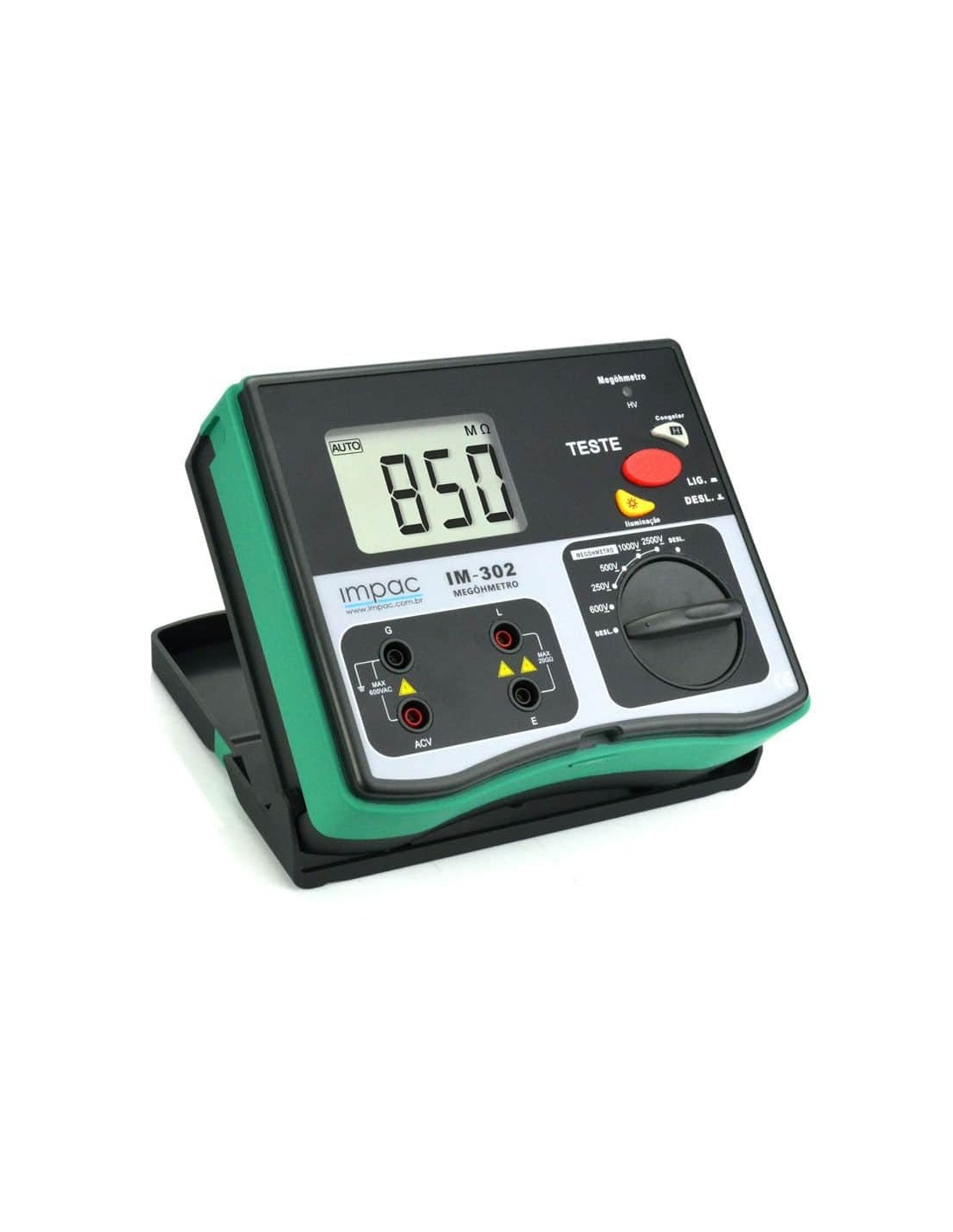

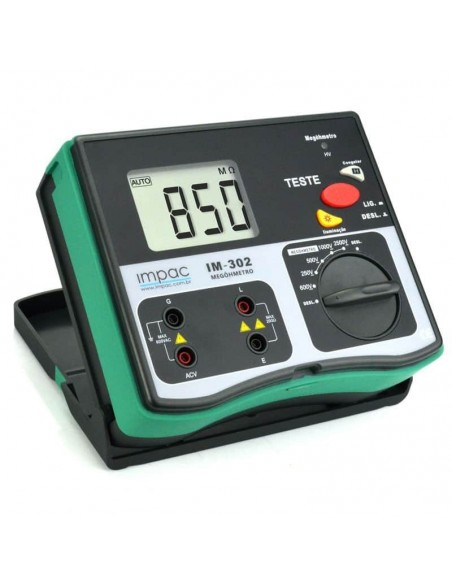

O Megôhmetro Digital Portátil IM-302 Impac é um medidor leve e portátil projetado para a medição de resistência de isolação com aplicação de tensão até 2500V e medição de tensão de rede até 600Vac.



Instrumentos de Medição Solicitar Proposta
  • Receba seu orçamento em até 30 minutos.

Megôhmetro Digital Portátil IM-302 Impac

O Megôhmetro Digital Portátil IM-302 Impac é um medidor leve e portátil projetado para a medição de resistência de isolação com aplicação de tensão até 2500V e medição de tensão de rede até 600Vac.

Este Megôhmetro Digital Portátil IM-302 Impac possui alta precisão nos testes realizados com Led de indicação quando está sendo executado e função Data Hold (Congela a leitura no display) facilitando a leitura sem precisar anota e iluminação de fundo do visor ideal para utilização em lugares com pouca luz.

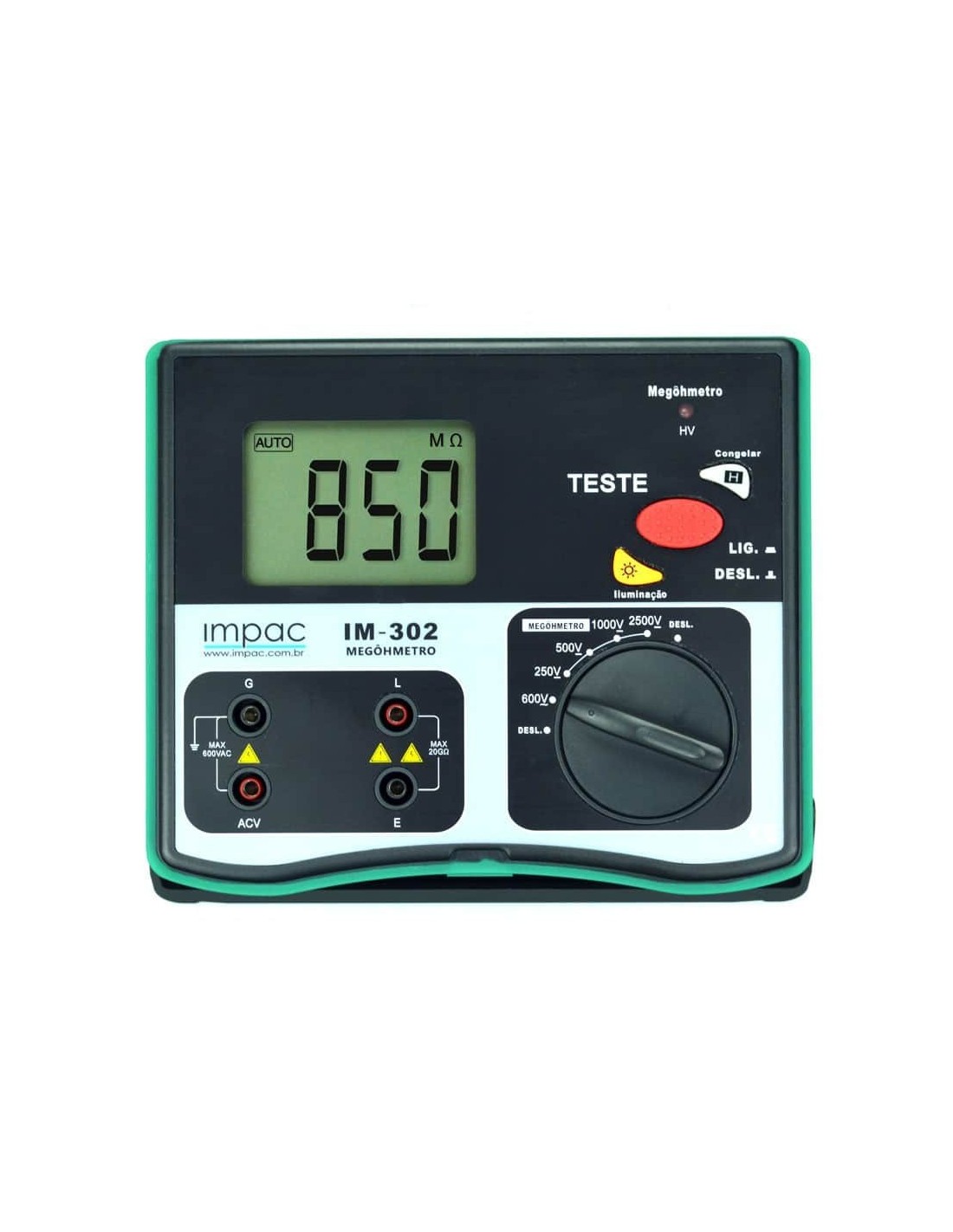

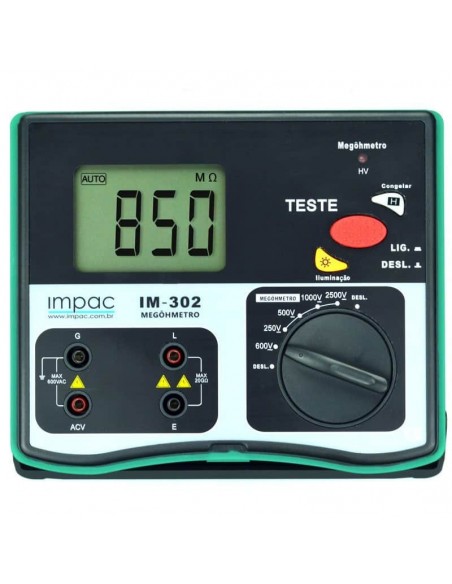

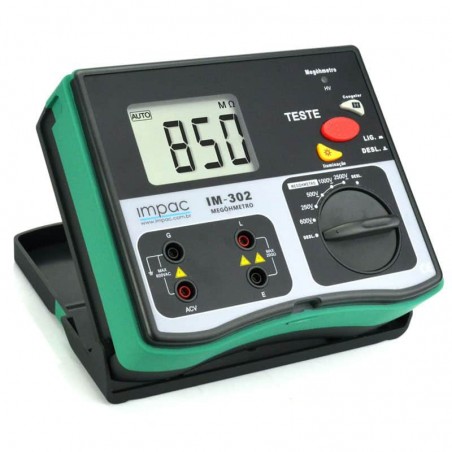

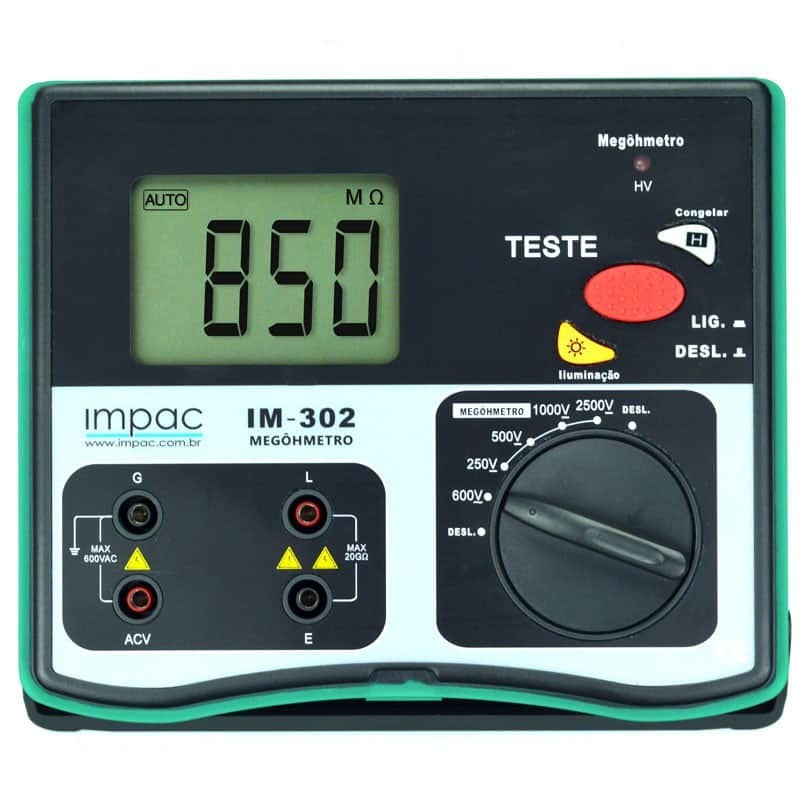

Simples operação, o Megôhmetro Digital IM-302 possui uma chave seletora para testes, 4 escalas selecionáveis para a medição de resistência x tensão, 1 escala para medição da tensão de rede e posição de desligar em ambos os lados da chave, evitando assim desgaste desnecessário da mesma no momento do desligamento. O Megôhmetro IM-302 Acompanha maleta de transporte, pontas de prova, pilhas e manual de instruções em português.

Megôhmetro Digital Portátil 2500V – Princípio de Funcionamento

O princípio de funcionamento do Megôhmetro Digital Portátil IM-302 consiste em geração e aplicação de uma tensão que pode variar de 250 até 2500 V no mesmo equipamento, fazendo então a leitura do fluxo de corrente entre duas partes do equipamento (ex: a carcaça de um motor e seu bobinado, o tempo para medir um motor é de 15 segundos,com esse tempo podemos verificar índice de polarização e absorção).

O Megôhmetro Digital Portátil 2500V mede valores elevados de resistências elétricas onde o ohmímetro não consegue medir. Diferente do multímetro com escala de ohmímetro que utiliza apenas uma pilha de 9 V, o Megôhmetro Digital Portátil 2500V produz uma alta tensão para vencer a grande resistência do componente e determinar pela corrente produzida o quanto vale a resistência do componente medido.

Este Megôhmetro Digital Portátil IM-302 é utilizado para determinar a isolação de motores e transformadores. Um exemplo: se um motor elétrico de qualquer instalação esteja parado/desligado durante um período prolongado, 2 dias por exemplo, onde o mesmo esteja sujeito às intempéries do tempo, faz-se o teste para verificar o nível de umidade no interior do motor, entre enrolamento e carcaça, ou seja, o nível de isolação interna do motor. Com esta leitura o profissional pode avaliar se o motor pode ser ligado ou não.A regra geral para avaliar esta isolação é: 1 MegaOHM + 1KOHMs/Volt EX: alimentação 240Vac = 1,240 MegaOHM.

Megôhmetro Digital Portátil IM-302 Impac - Medição de Resistência de Isolação

O Megôhmetro Portátil IM-302 é acompanhado de um cabo na cor preta com uma das extremidades tipo jacaré para fixação em carcaças mais robustas ou fiação de bobinas o outro na cor vermelha com ponta preparada para resistir alta tensão, fazendo com que o operador fique seguro no momento do teste, acompanha também um terceiro cabo que deverá ser utilizado para medição da tensão da rede em conjunto com a ponta do cabo vermelho. É importantíssimo antes de executar o teste de resistência de isolação com o Medidor de ohm, desconectar a alimentação elétrica dos fios, para eliminar qualquer tensão nas bobinas ou circuitos. Qualquer fio a ser testado, deve de estar completamente desconectado em ambas as extremidades do circuito. Se o teste de resistência de isolação for realizado num motor elétrico para verificação das bobinas, também deve desligar todos os fios de alimentação do motor.

Megôhmetro Digital Portátil IM-302 Impac - Medição de Tensão

Nosso Megôhmetro Digital Portátil IM-302 tem uma função auxiliar para medição de tensão de rede até 600 Vac, muito prático, pois na maioria das vezes o operador necessita de verificar antes se os equipamentos a serem vericados estão ou não energisados.

Megôhmetro Digital Portátil IM-302 Impac - Acessórios

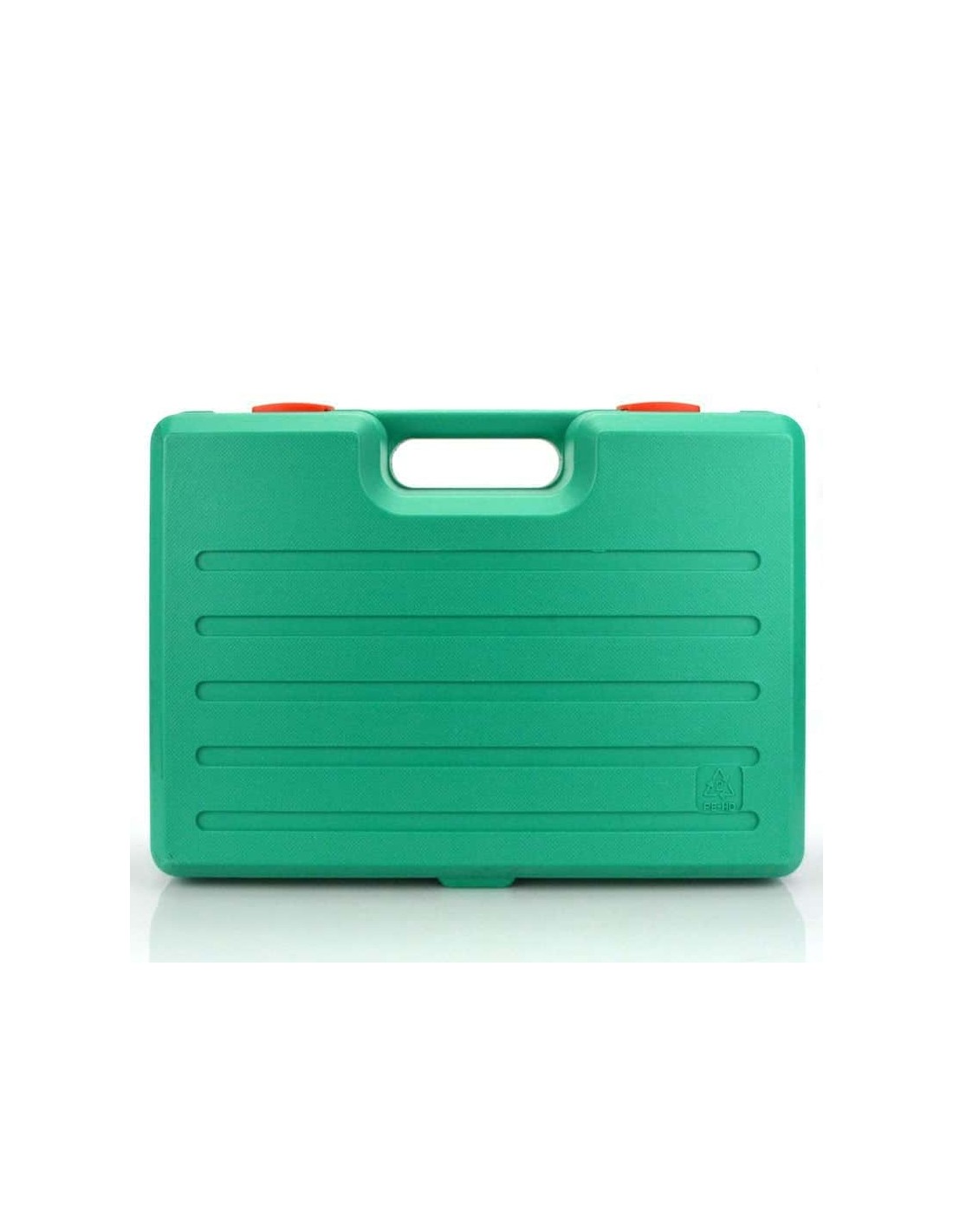

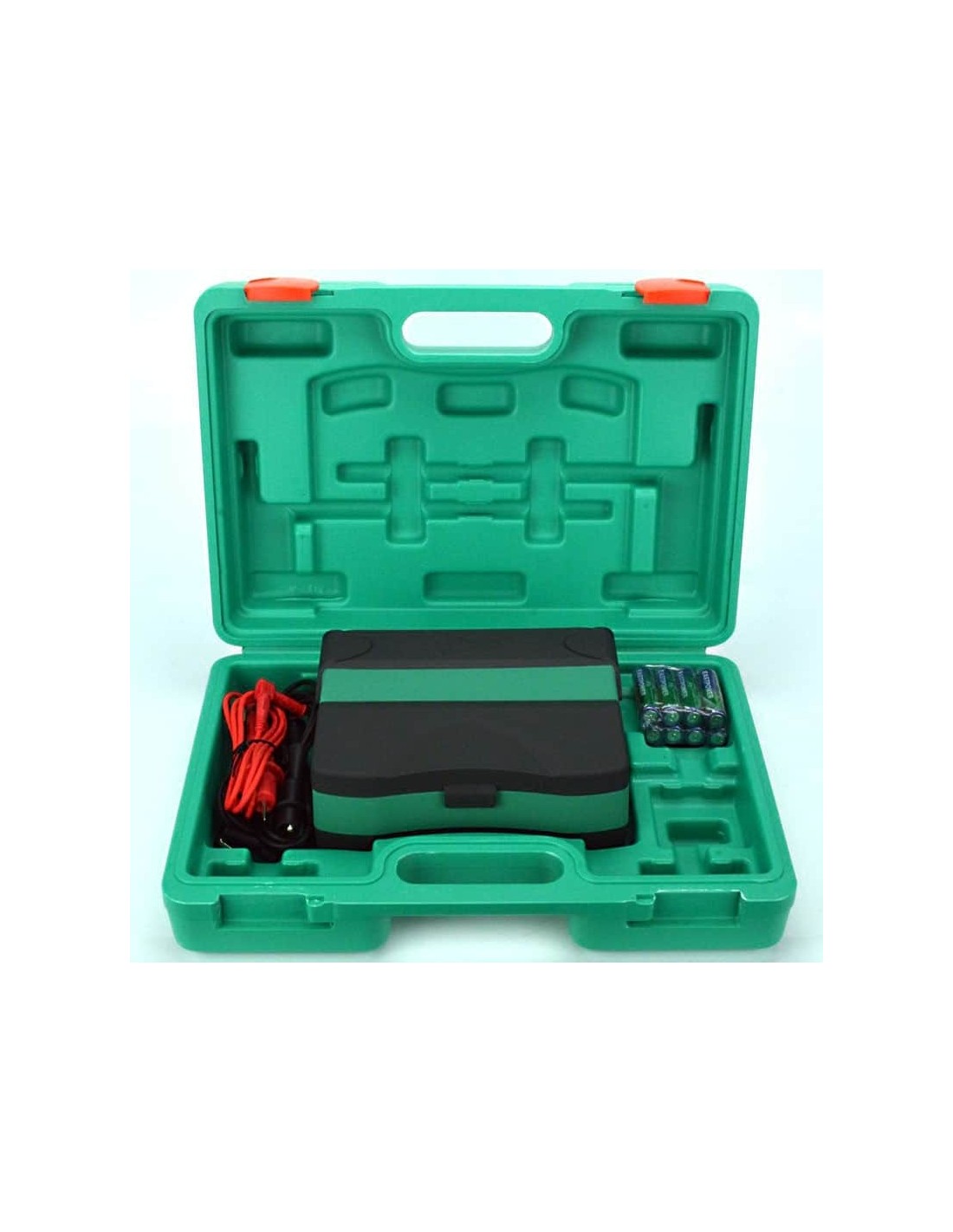

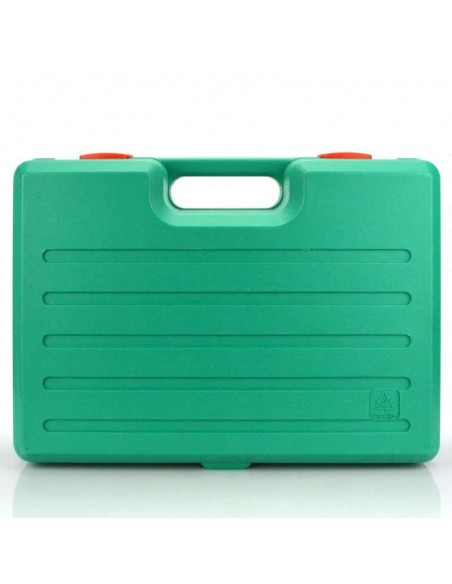

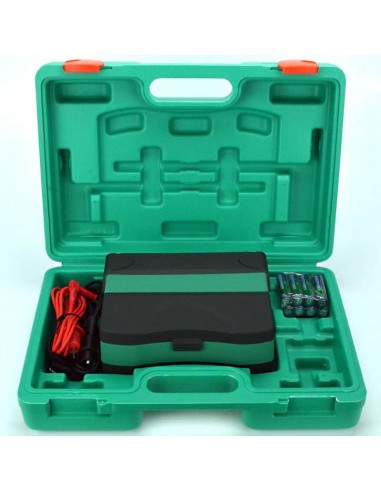

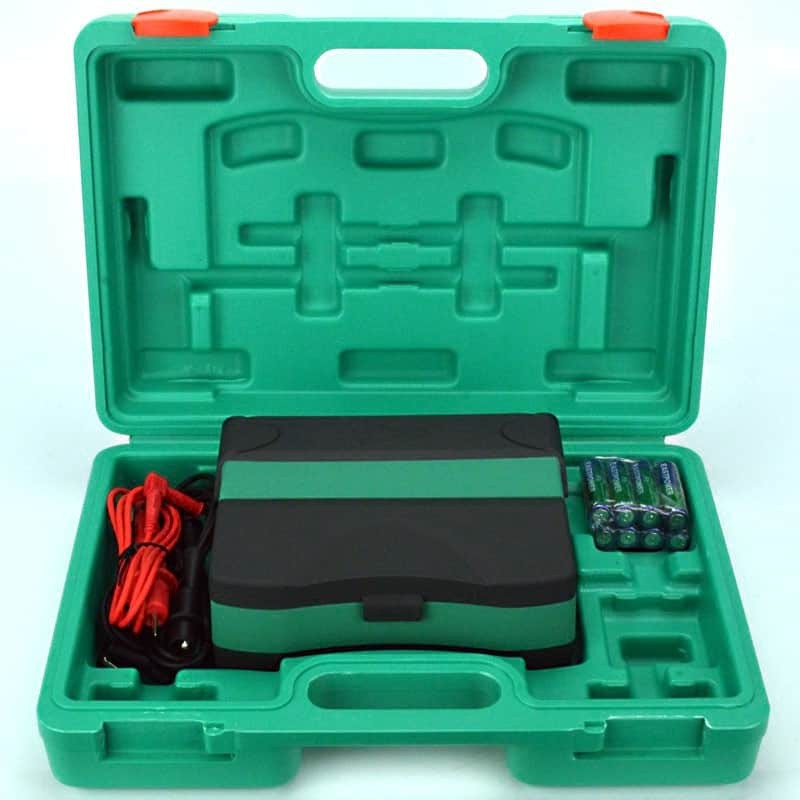

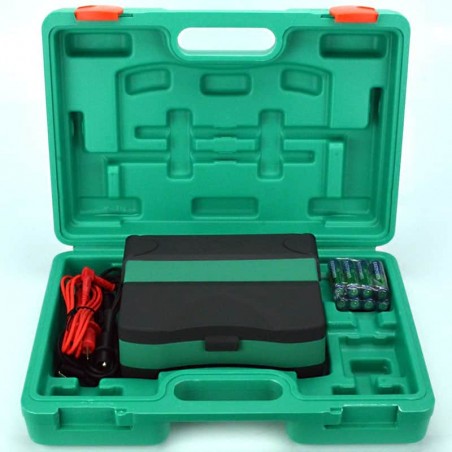

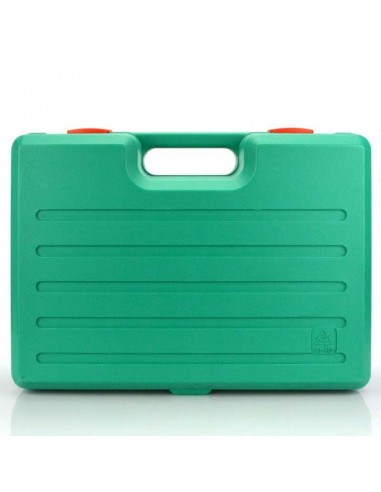

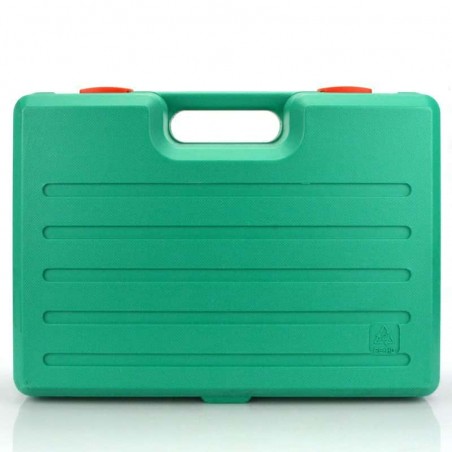

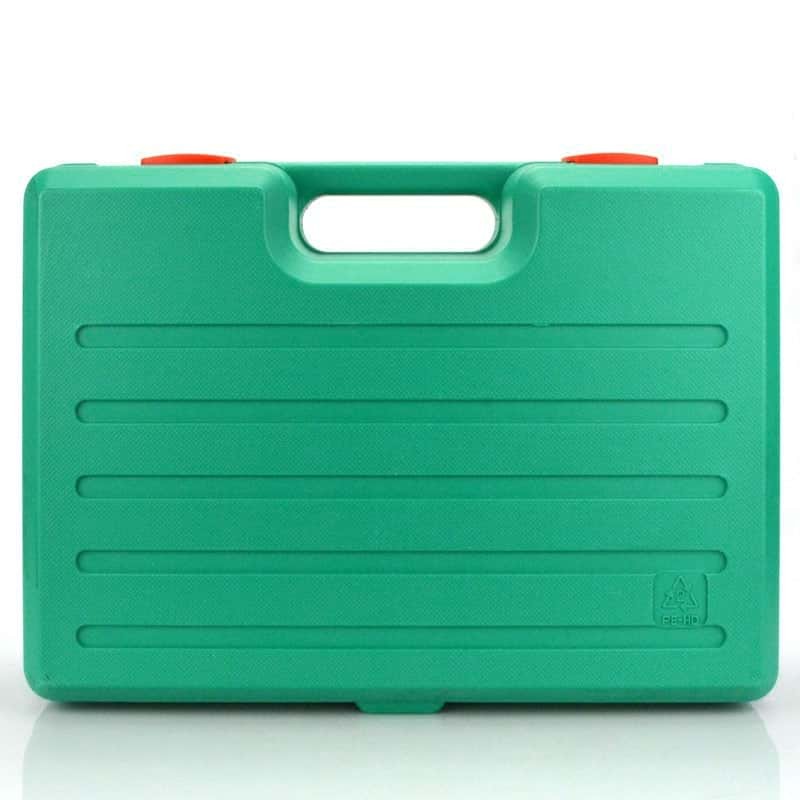

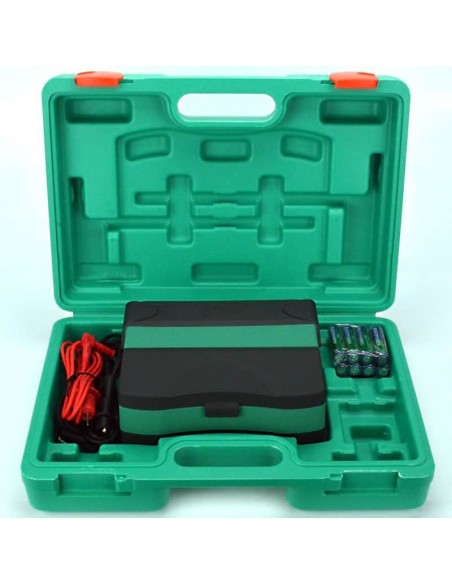

Nosso Medidor Digital de Ohm IM-302 é devidamente acomodado numa mala plastica com 3 pontas de teste, 8 pilhas de 1,5V e manual em portugues.

Megôhmetro Digital Portátil IM-302 Impac - Aplicações

Dentre inumeras aplicações o Medidor Digital de Ohm IM-302 Impac é bastante requisitado para medição de resistencia de isolação em bobinas de motores, cabeamentos, bobinas de relés, etc.

Megôhmetro Digital Portátil IM-302 Impac - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Megôhmetro Digital Portátil IM-302 Impac ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.

Características Megôhmetro Digital Portátil IM-302 Impac
Mostrador Cristal líquido LCD de 3½ dígitos, 1999 contagens
Tensão de Teste 250V / 500V / 1000V / 2500V
Tensão Saída 90 a 110% da tensão de teste
Escala Resistência 0,1M ~ 20 GΩ
Precisão 0,1 MΩ ~ 200 MΩ (3%+5dig)
200 MΩ ~ 10 GΩ (5%+5dig)
10 GΩ ~ 200 GΩ (10%+5dig)
Resolução 0,01 MΩ
Escala Tensão CA 0 ~ 600V
Precisão 2% + 5 dígitos
Resolução 1V
Congelamento de leitura Sim
Temperatura de operação 0 ~ 40°C
Umidade de operação < 80%UR
Alimentação 6 Pilhas AA inclusas
Dimensões 190 x 155 x 75 mm
Peso (embalado) 900g
Acompanha Estojo para transporte, ponta de prova com sensor (vermelha),
ponta de prova blindada c/ adaptador jacaré, ponta de prova jacaré,
6 pilhas de 1,5V "AA" e manual de instruções em português.
* Características sujeitas a alteração sem prévio aviso
