Gerador de Função Digital 3 MHz Impac IP-2003

IP-2003

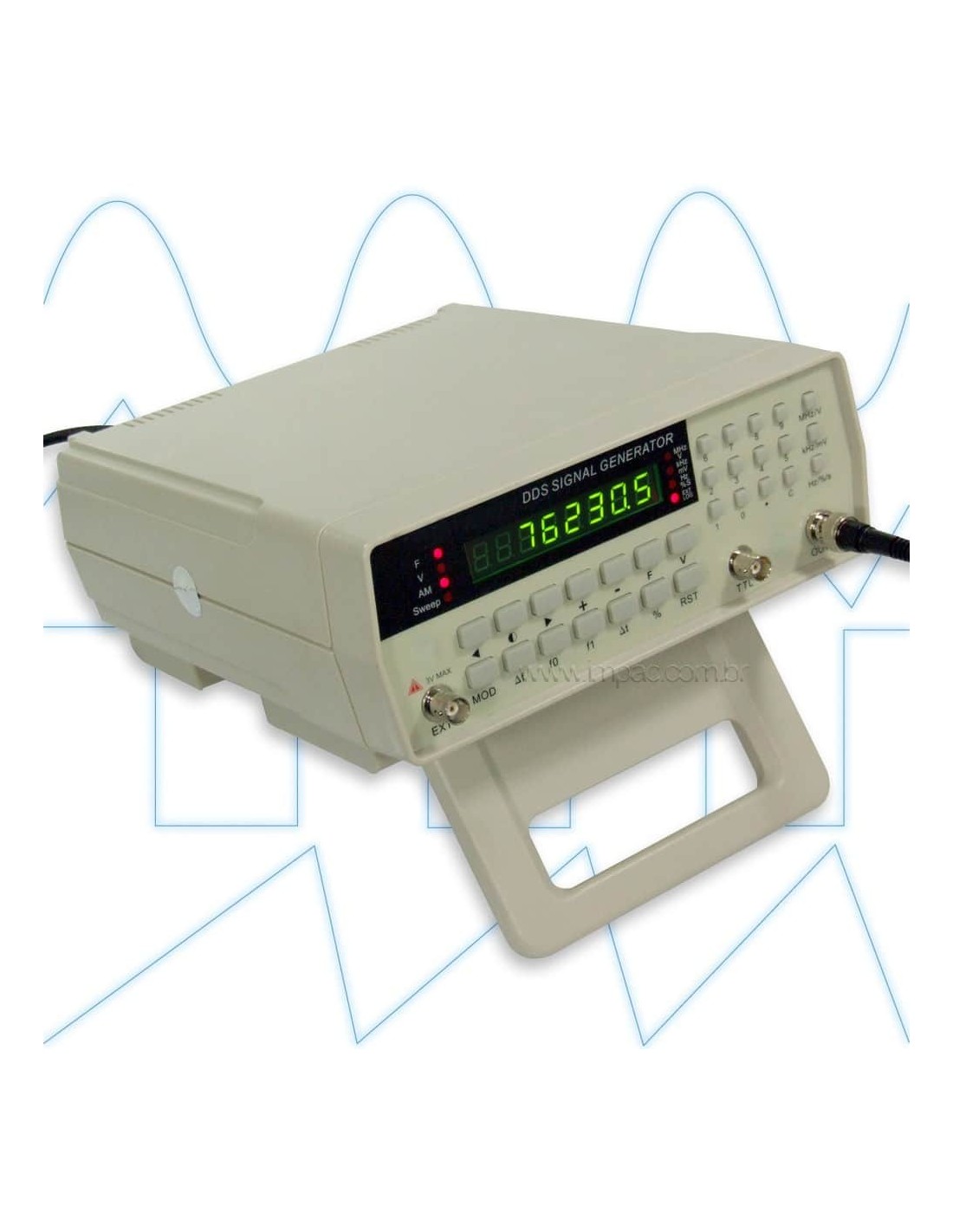

Gerador de função Digital de 3 MHz IP-2003 da Impac  é um gerador de função projetado para gerar formas de onda senoidal e quadrada. Os valores tanto da frequência como da amplitude do sinal, são ajustados digitalmente. Opera com frequências de 1 Hz à 3 MHz com alta precisão e estabilidade. Suas formas de ondas são puras e com baixa distorção, pois são geradas com um conversor digital analógico de 10 bits de resolução.



Instrumentos de Medição Solicitar Proposta
  • Receba seu orçamento em até 30 minutos.

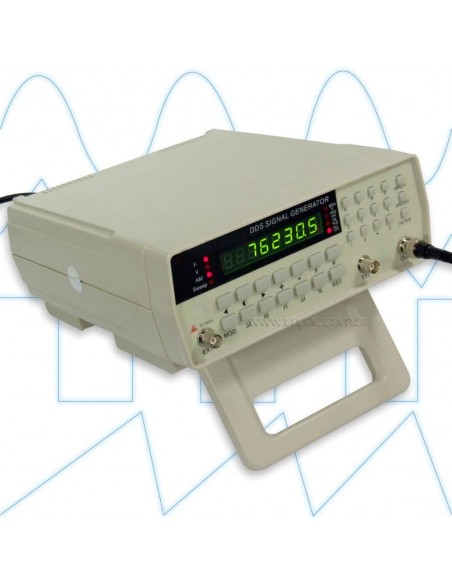

Gerador de Função Digital 3 MHz Impac IP-2003

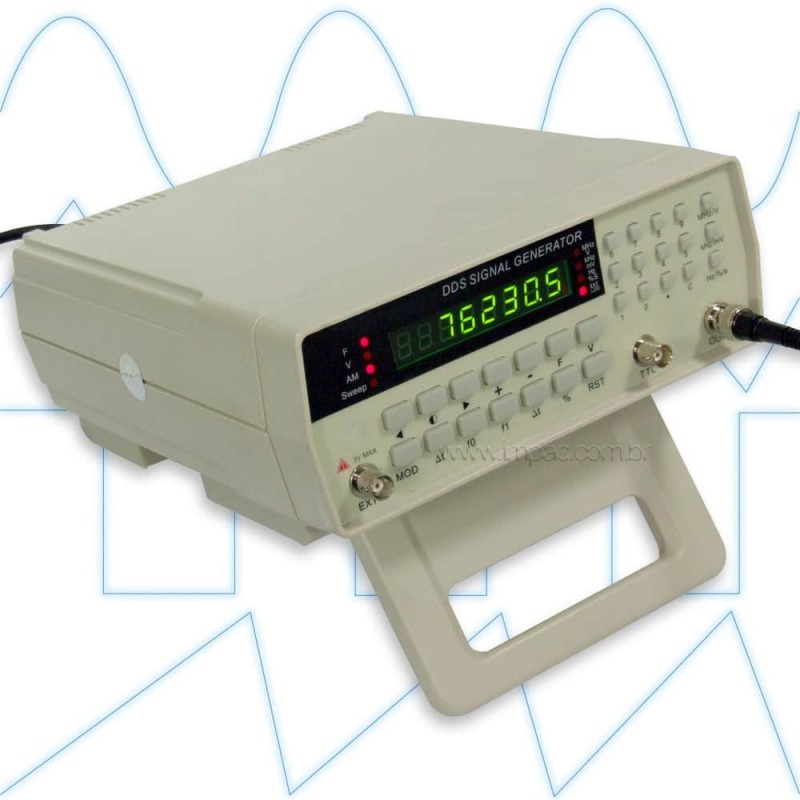

O Gerador de função Digital de 3 MHz IP-2003 da Impac  é um gerador de função projetado para gerar formas de onda senoidal e quadrada. Os valores tanto da frequência como da amplitude do sinal, são ajustados digitalmente. Opera com frequências de 1 Hz à 3 MHz com alta precisão e estabilidade. Suas formas de ondas são puras e com baixa distorção, pois são geradas com um conversor digital analógico de 10 bits de resolução.

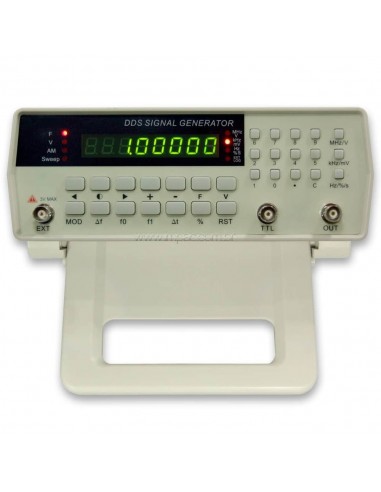

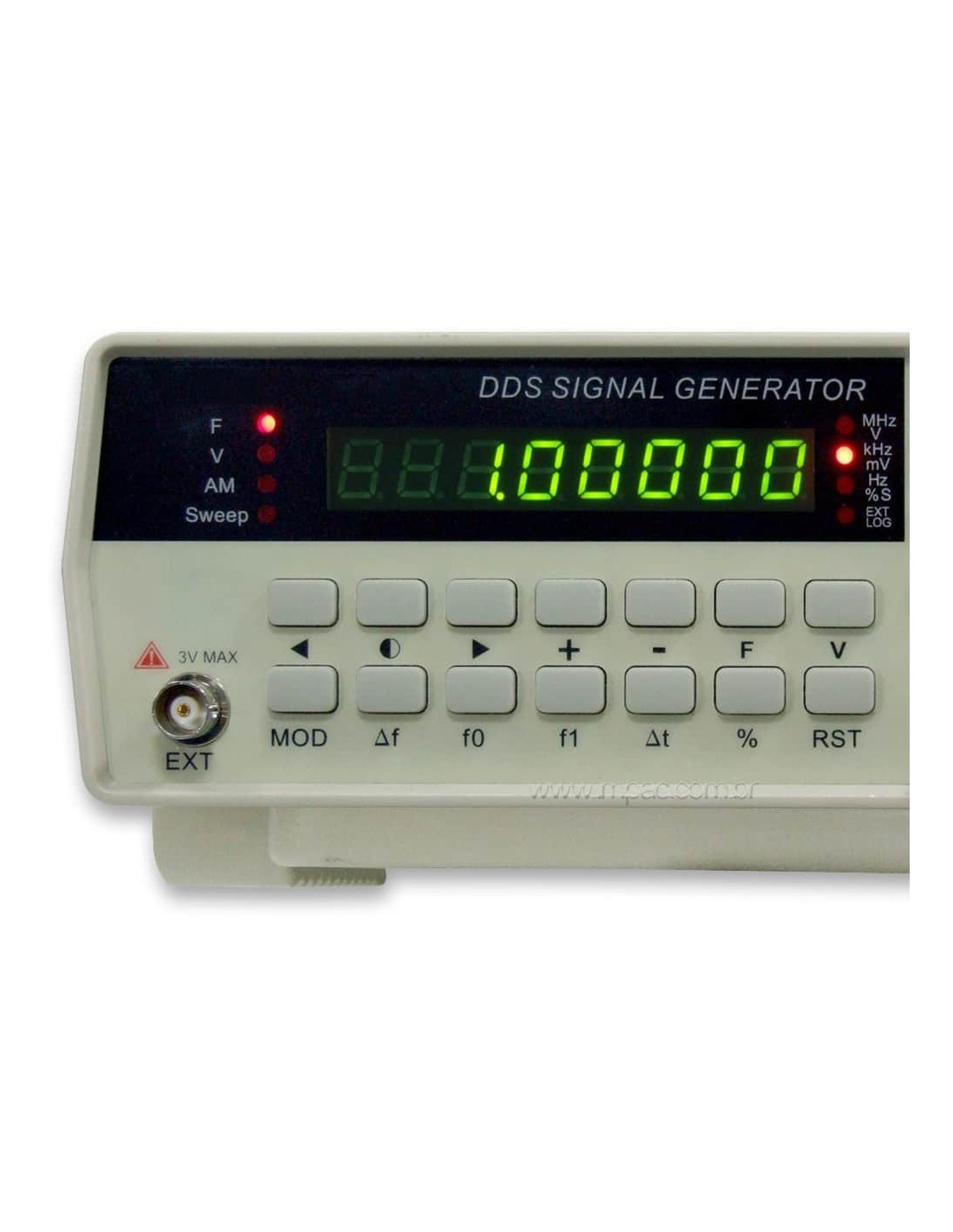

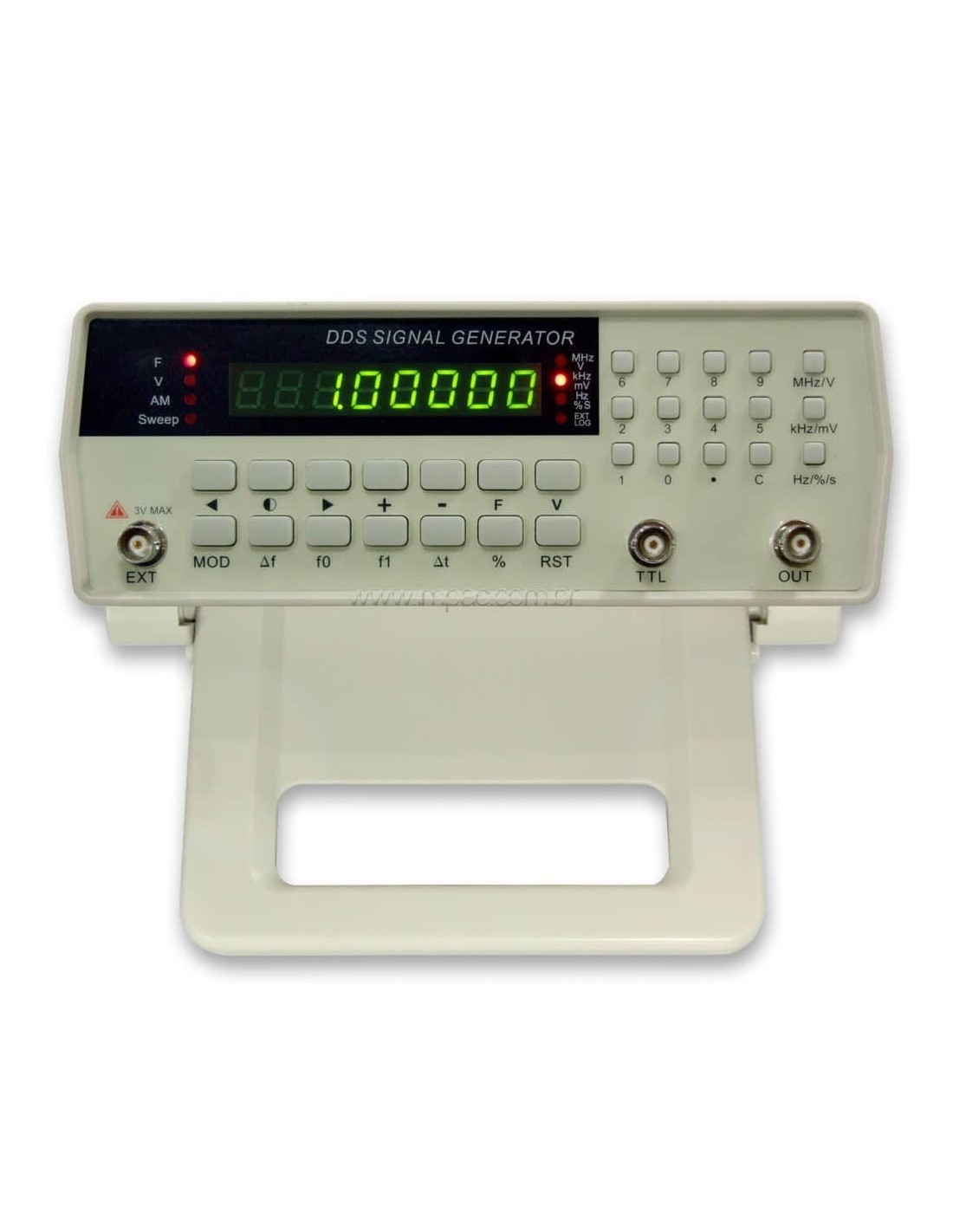

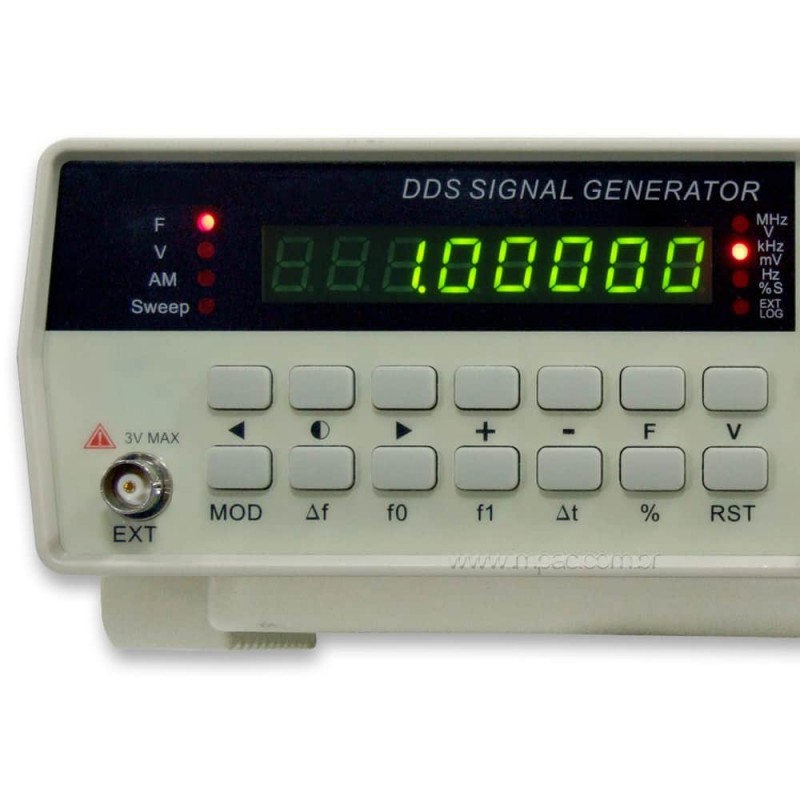

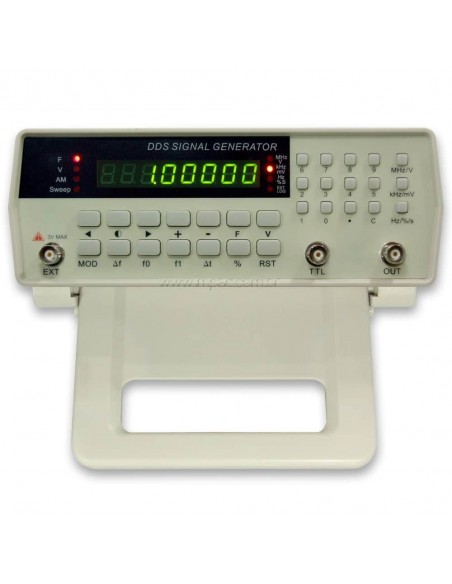

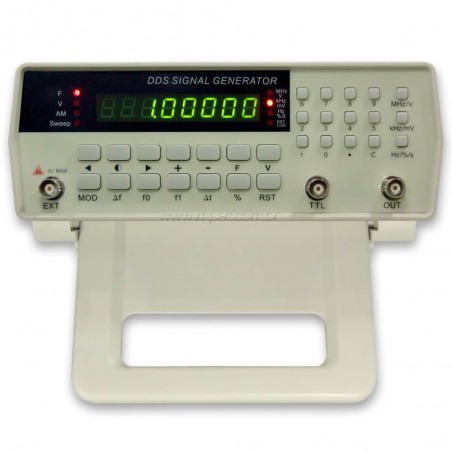

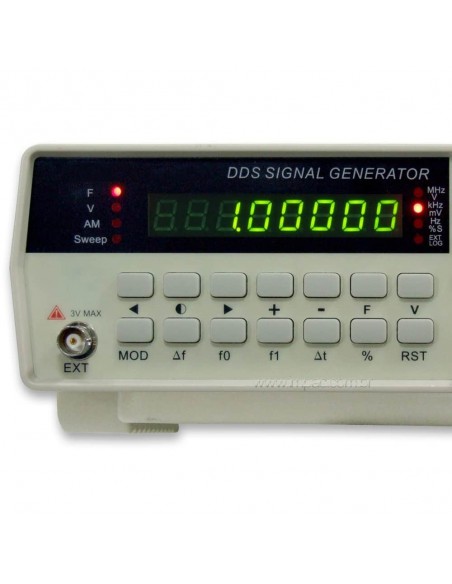

O grande diferencial do IP-2003 é o fato de ser controlado e ajustado totalmente de forma digital, através de seu teclado. O valor é mostrado em seu mostrador LED de cor verde com 8 dígitos. Pode operar como um gerador de sinal padrão ou em modo avançado de varredura ou modulação AM.

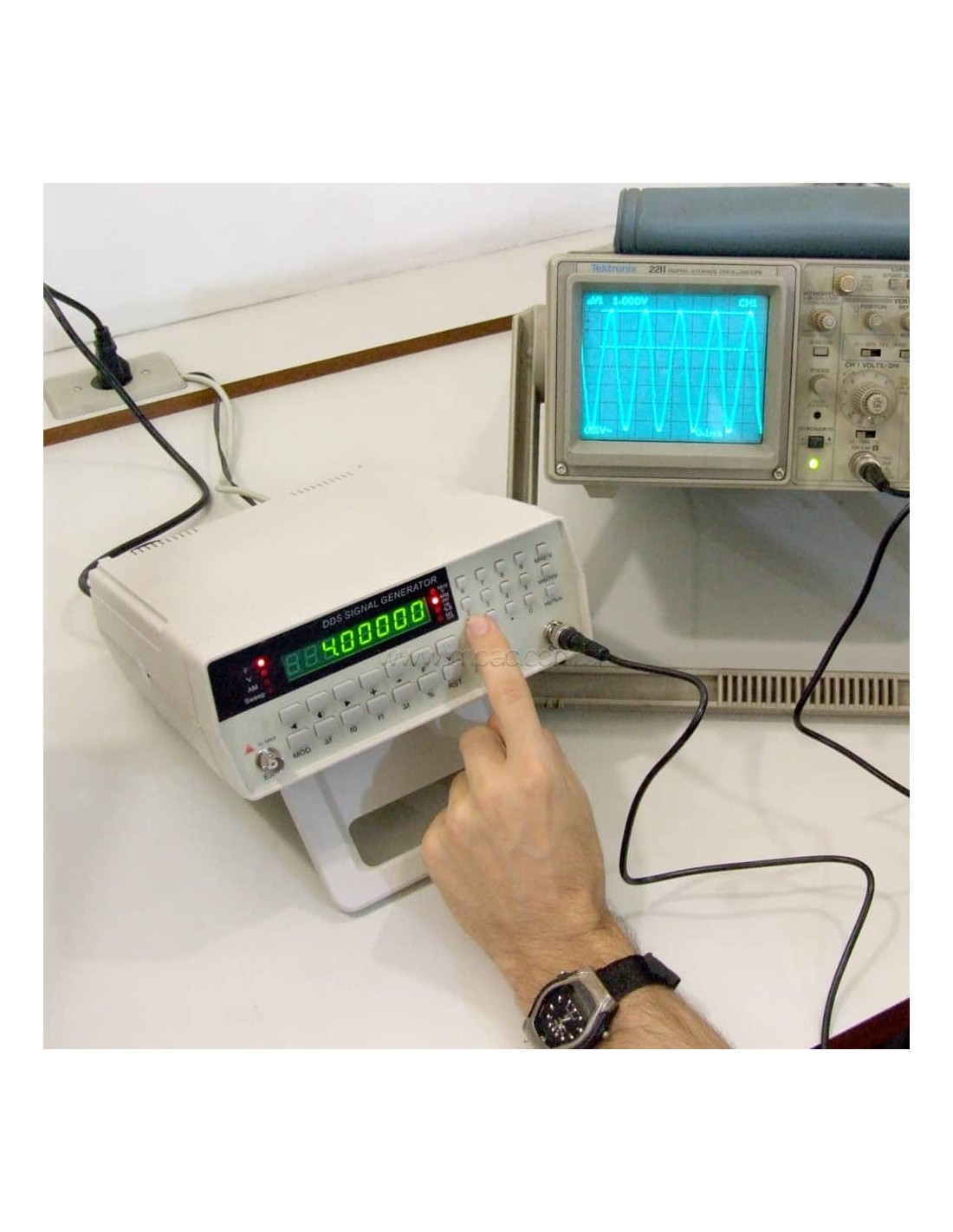

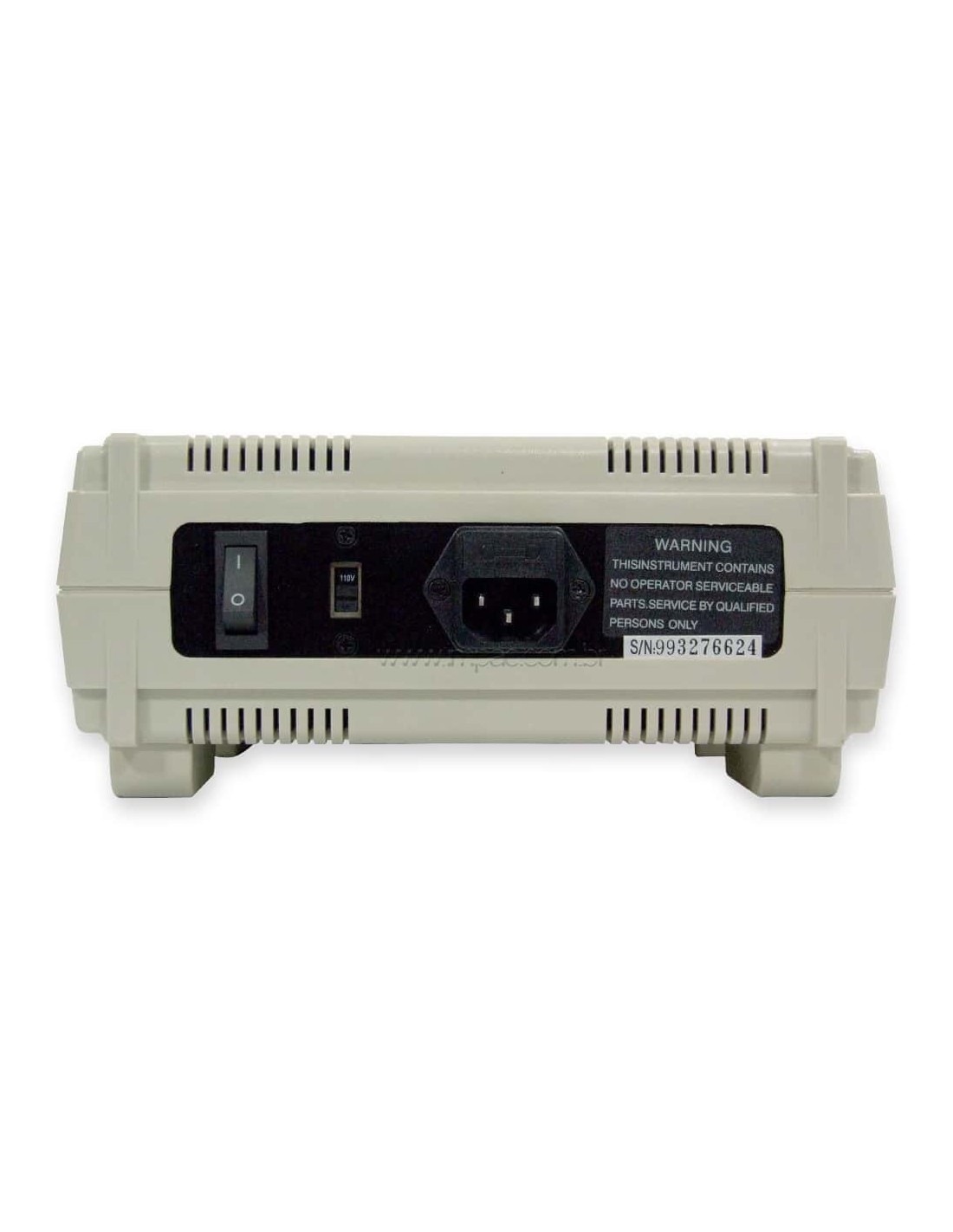

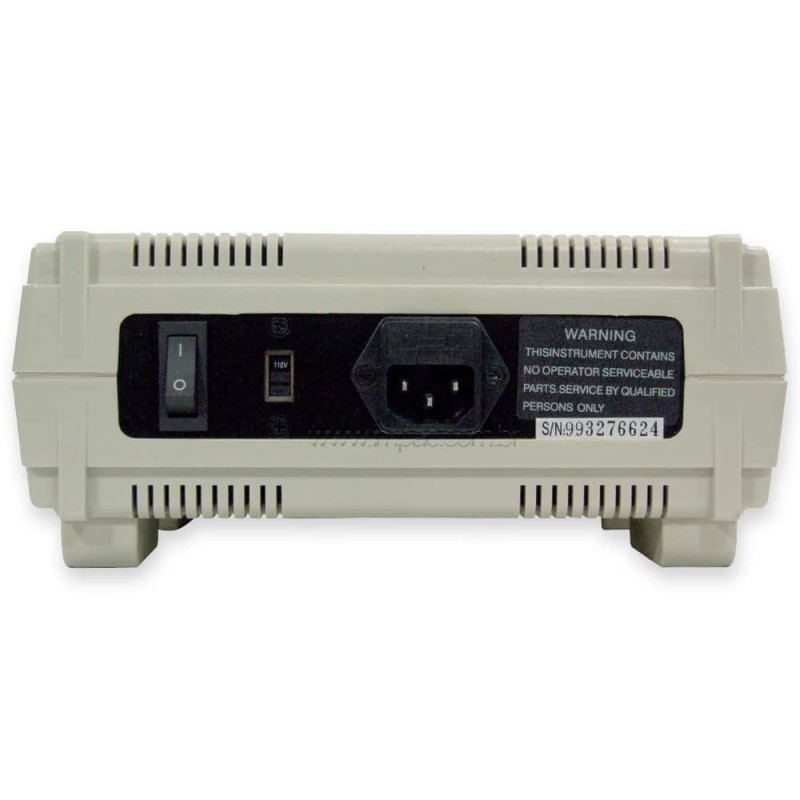

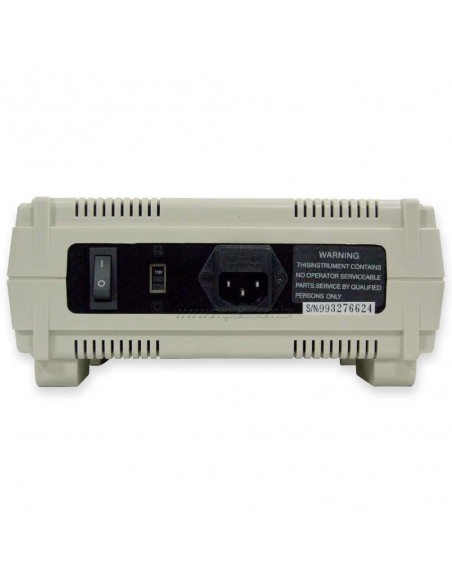

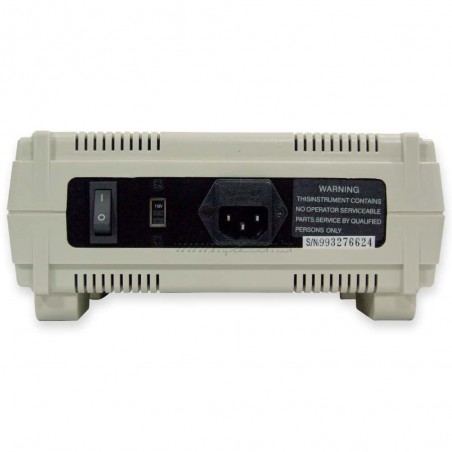

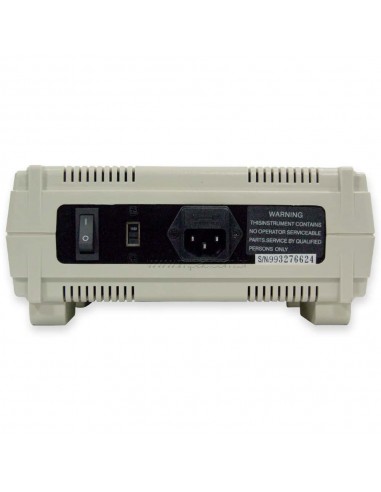

Este gerador de função digital é bivolt e pode ser alimentado tanto em 110 V como 220 V. É um instrumento de bancada ideal para ser utilizado tanto por engenheiros eletrônicos como por estudantes da área em laboratórios, linhas de produção e em universidades.

Gerador de função - Onda Senoidal e Quadrada

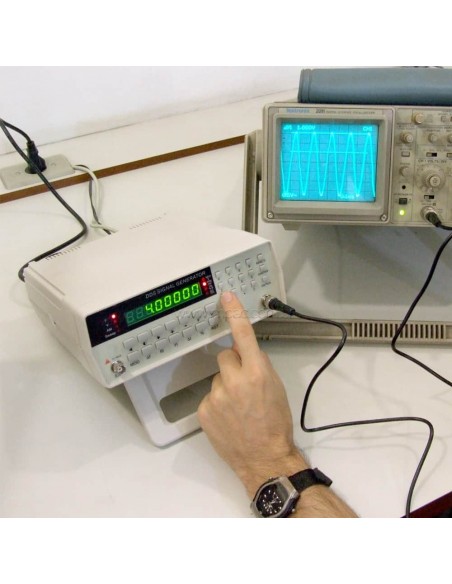

O Gerador de função da Impac é capaz de gerar formas de onda senoidais e quadradas. A onda senoidal é a forma mais básica da eletrônica, sendo o sinal função do seno ou cosseno. Todas as outras formas de onda que existem, mesmo as mais complexas, podem ser decompostas em conjuntos de ondas senoidais. Devido a isso a onda senoidal possui várias aplicações principalmente em análise de comportamento da tensão versus corrente em componentes. Caso deseje uma componente contínua em conjunto com o sinal senoidal é possível adicionar um sinal contínuo de até 2,5 V.

A forma de onda quadrada é conhecida pelos dois estados de amplitude que possui, ou seja, nula ou amplitude máxima, ligado ou desligado. Esta forma de onda é muito usada em circuitos digitais e geradores de "clock".  No IP-2003 a onda quadrada possui um excelente tempo de subida ≤ 20 ns.

Gerador de função - Controle digital

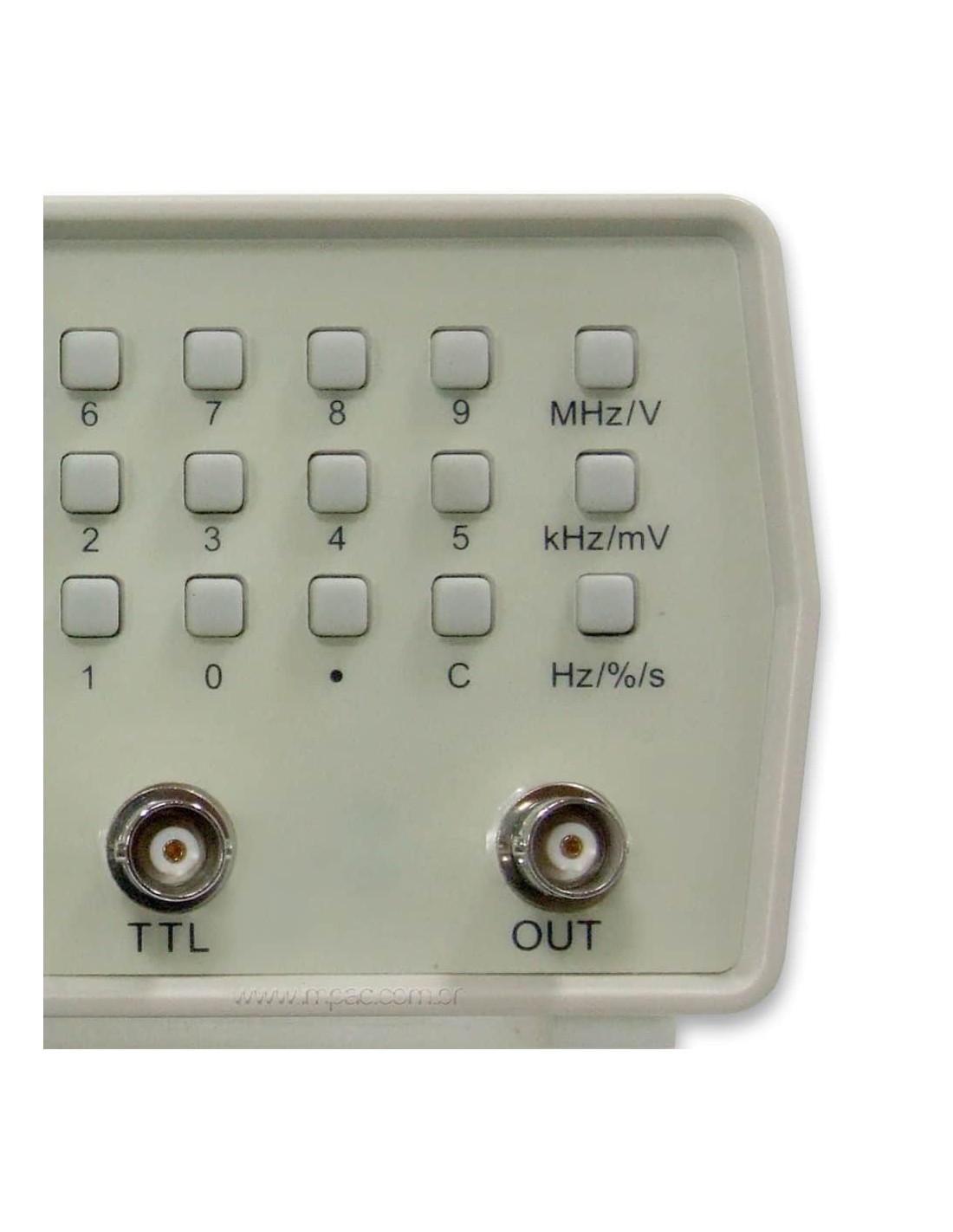

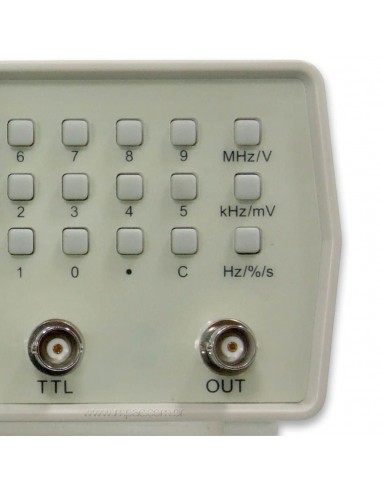

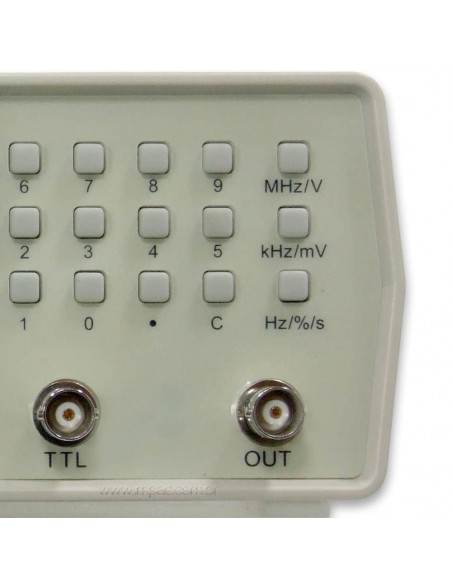

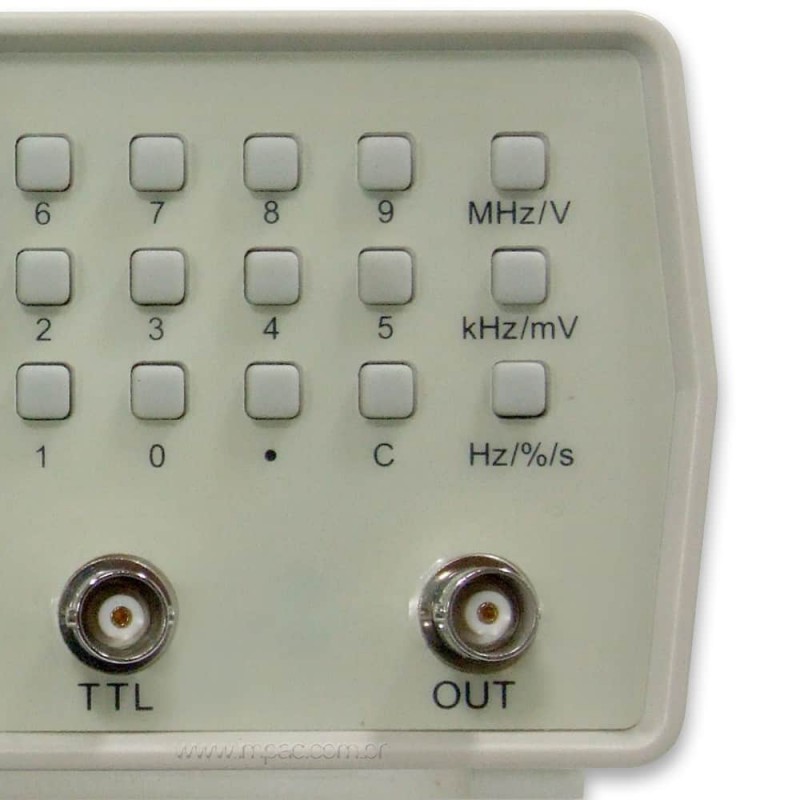

O gerador de função Impac IP-2003 foi projetado com tecnologia 100% digital, não tendo potenciômetros ou trimpots para o ajuste das variáveis, o operador pode digitar o valor exato da frequência e da amplitude desejada, livrando-se da interminável briga com os potenciômetros de ajuste encontrados nos geradores analógicos.

Gerador de função - Varredura

O gerador de função IP2003 pode ser operado também como gerador de varredura, onde o operador seleciona a frequência inicial, frequência final e o tempo de varredura. O gerador irá começar com a frequência inicial e irá aumentando a frequência até a frequência final, permitindo  a análise de resposta em frequência de circuitos ou componentes, como por exemplo, amplificadores de áudio ou sistema de PA.

O tipo de varredura pode ser selecionado entre varredura linear ou varredura logarítmica, o que permite fazer uma análise bem simples mesmo com um uma variação de frequência bem ampla.

Gerador de função - Modulação AM

Como uma ferramenta indispensável no ensino da eletrônica, um bom gerador de função tem que ter a possibilidade de gerar um sinal com modulação em amplitude ( AM). O IP-2003 pode gerar sinais modulados automaticamente, com o uso de dois geradores internos um para a portadora e outro para a modulação ou caso o operador prefira, usar o gerador de função para gerar a onda portadora e usar uma entrada auxiliar para conectar um sinal externo que irá modular o sinal.

Gerador de função - Acessórios

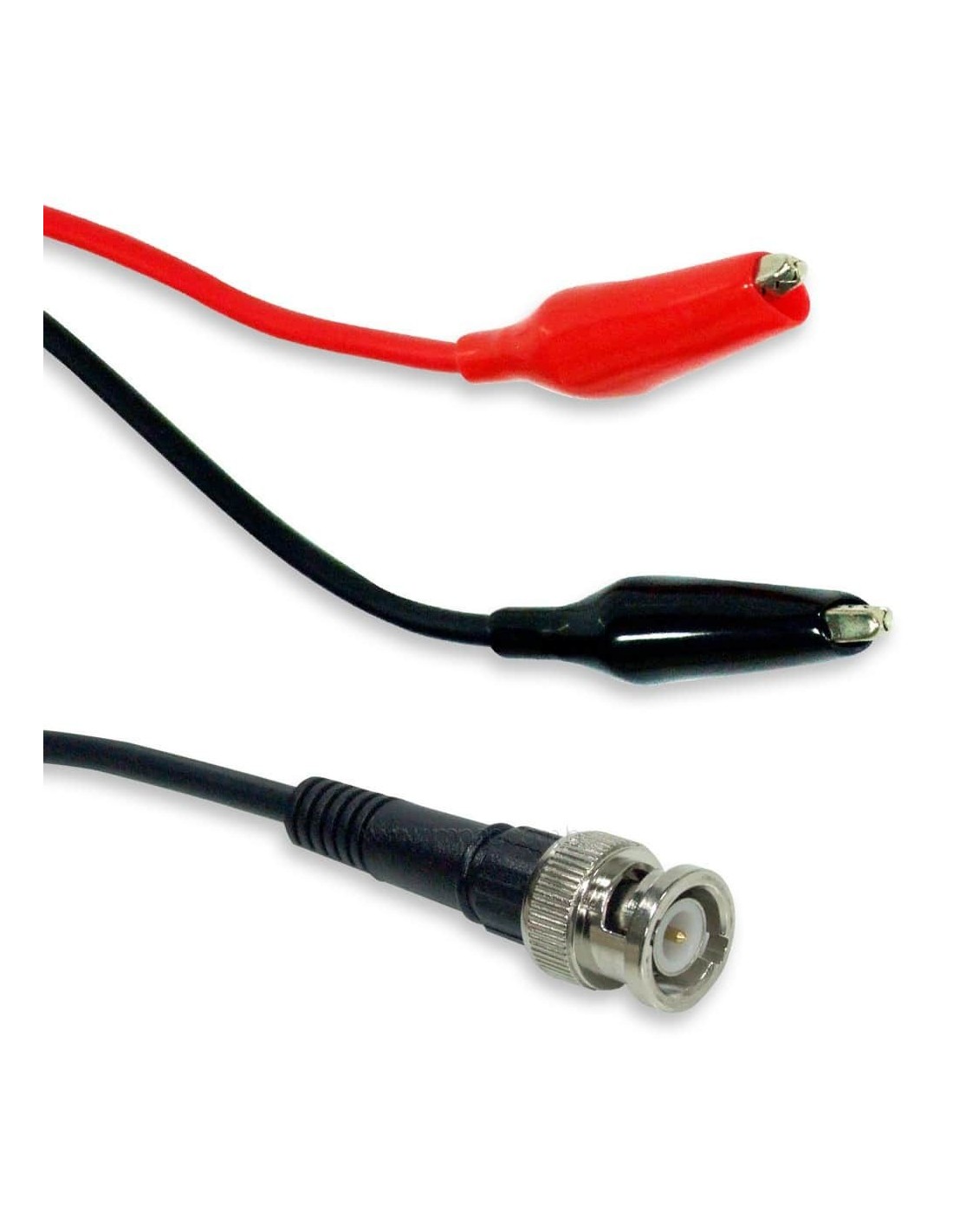

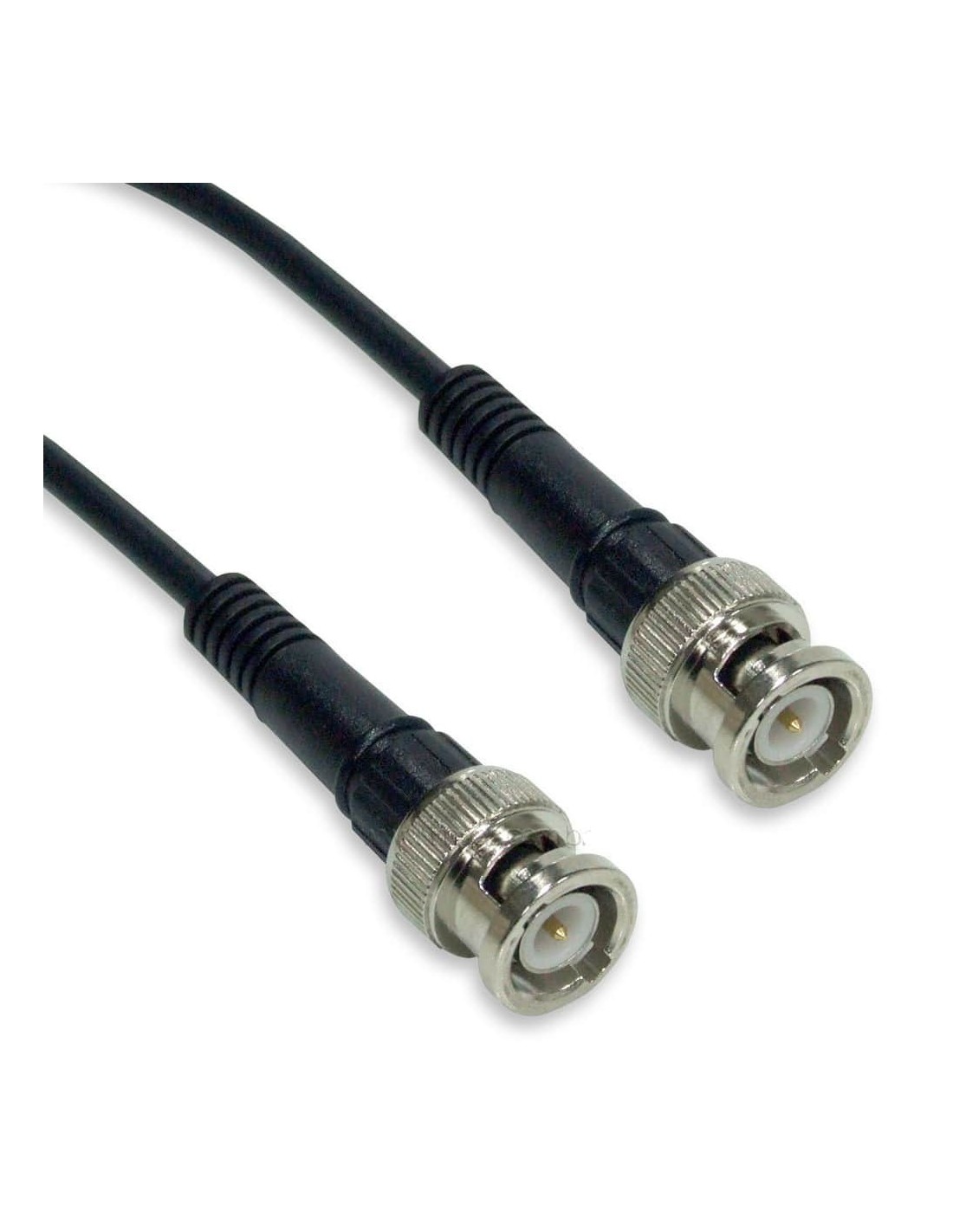

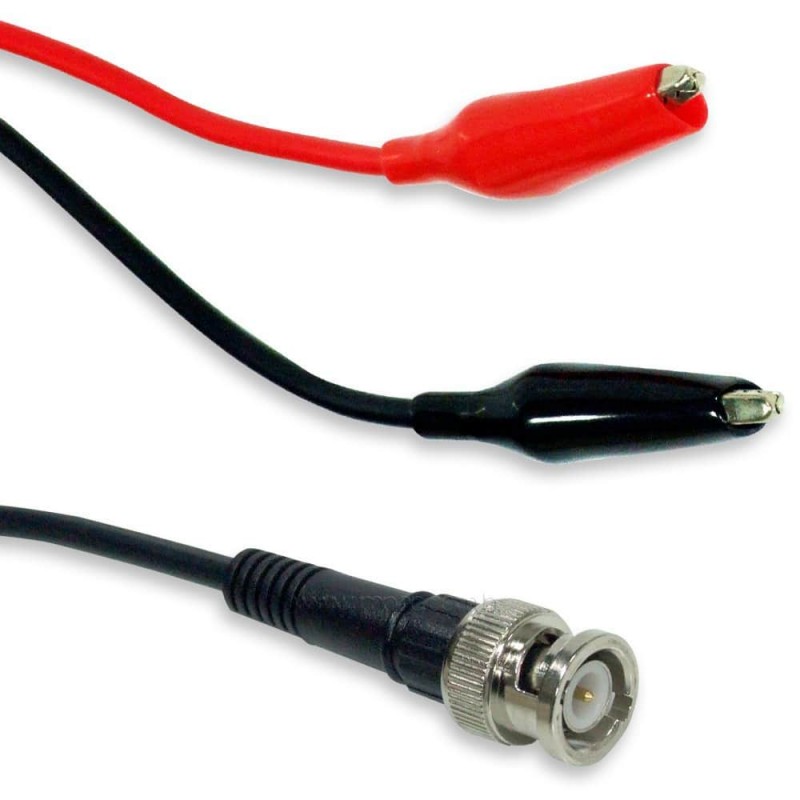

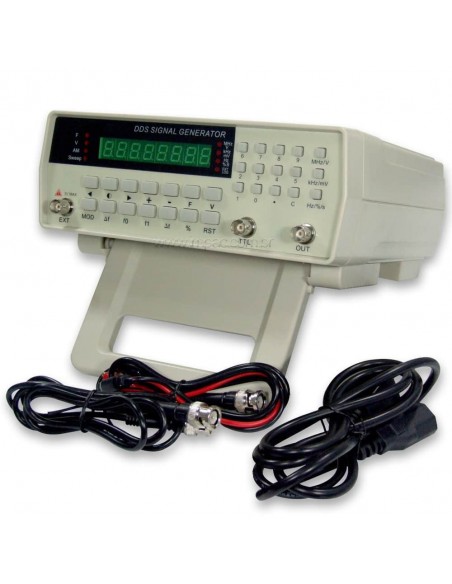

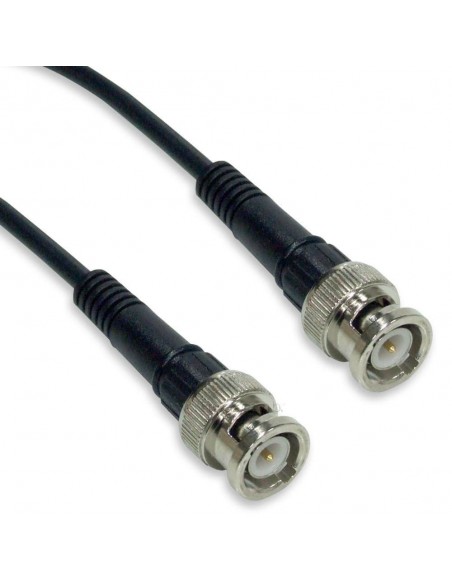

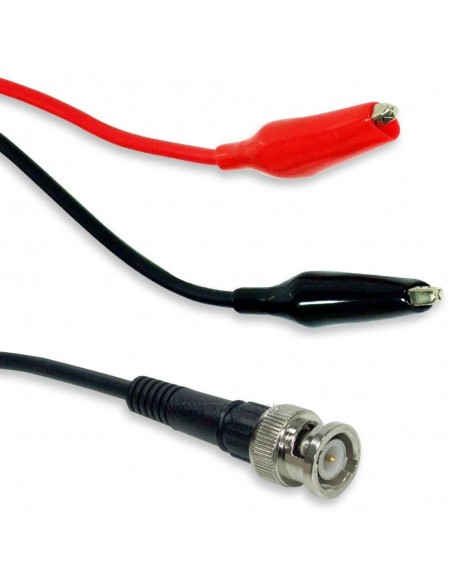

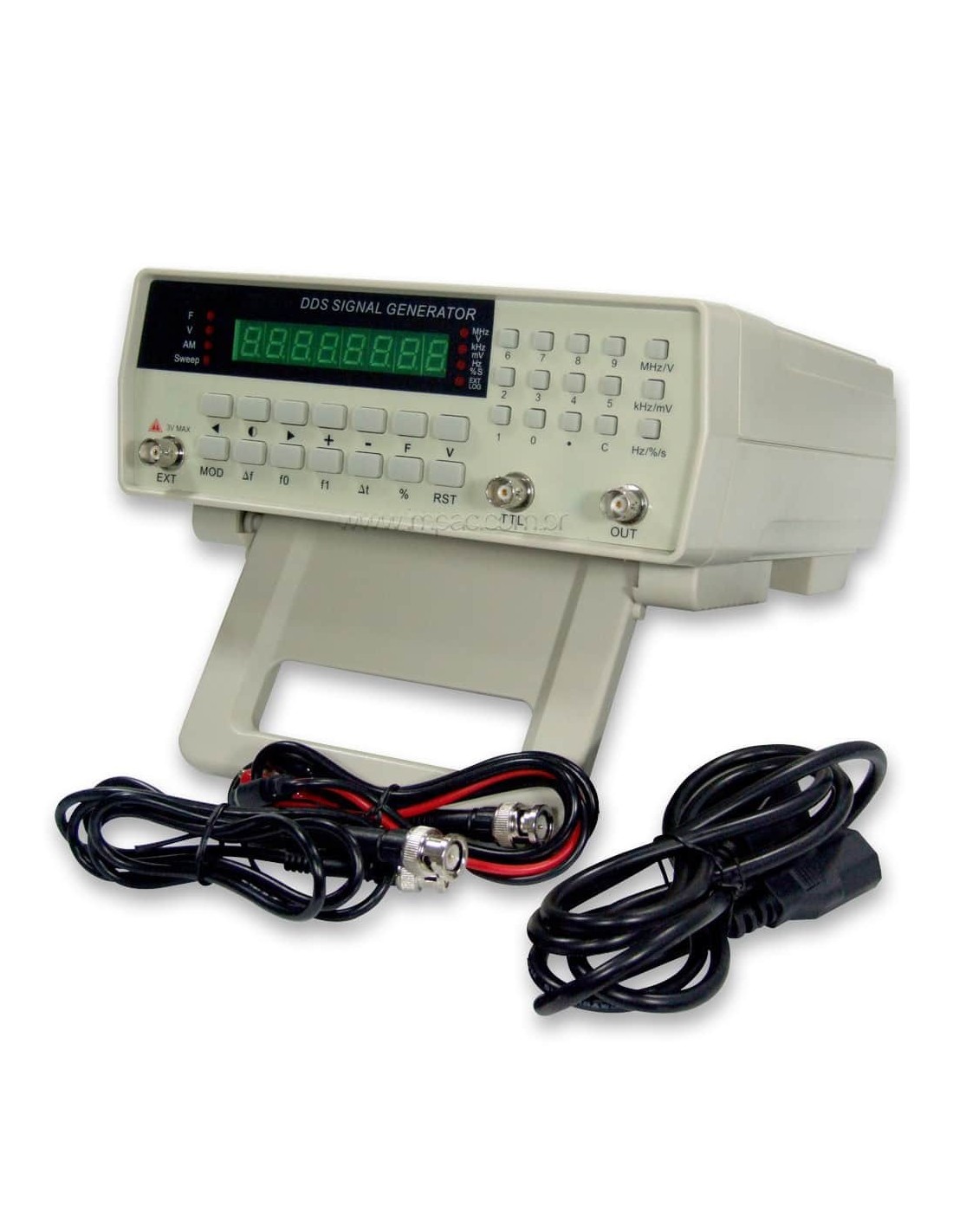

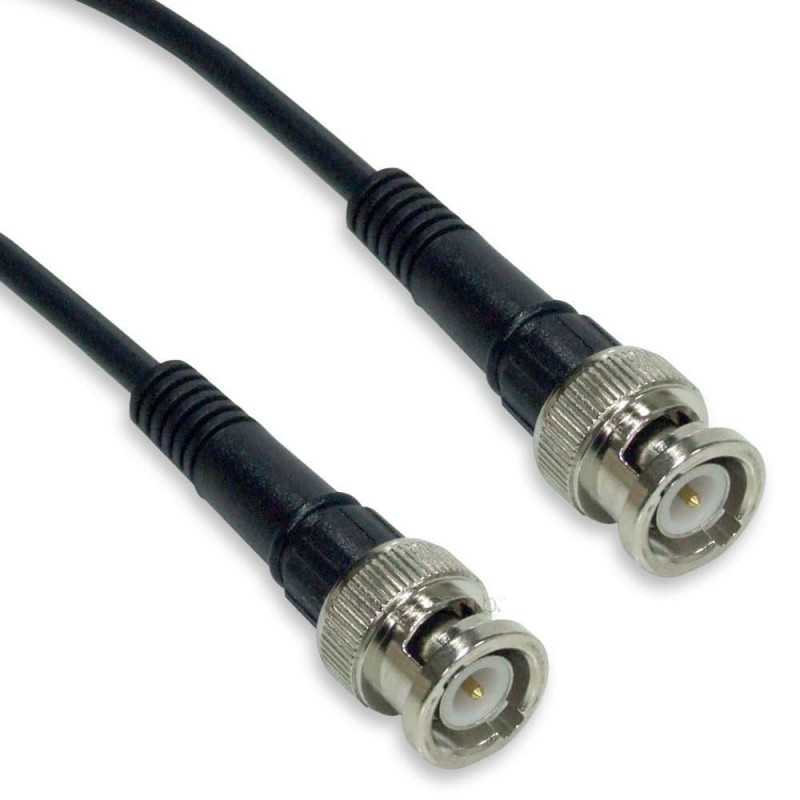

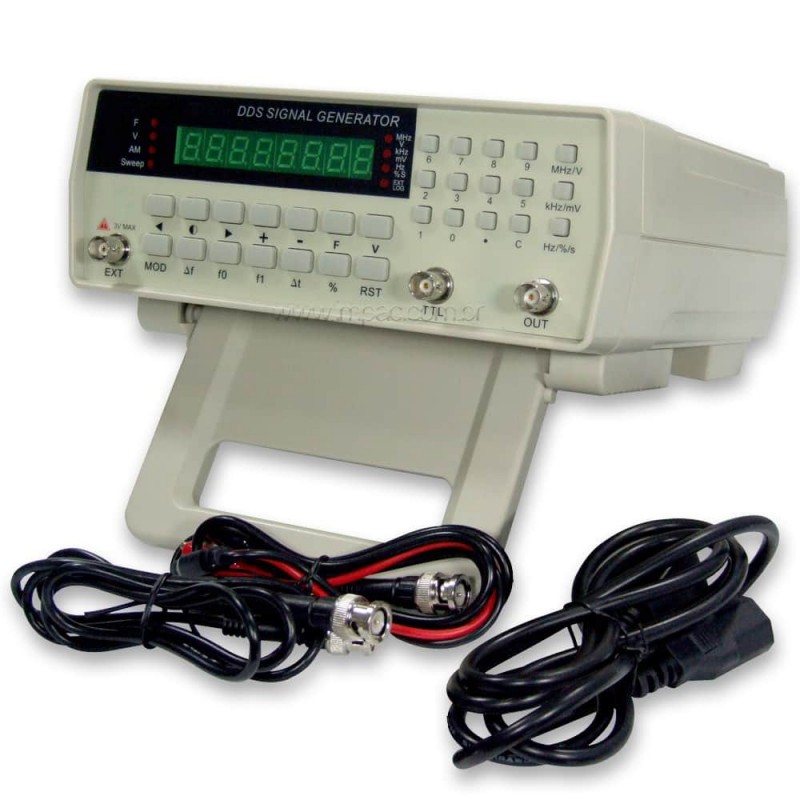

O Gerador de Função Digital 3 MHz Impac IP-2003 acompanha uma ponta de prova BNC/BNC, uma ponta de prova BNC/JACARÉ, um cabo de alimentação e um manual de instruções em inglês.

Gerador de função - Aplicações

O gerador de função é um equipamento básico de qualquer laboratório de eletrônica  e sua aplicação é muito ampla, entre as aplicações  podemos citar: escolas técnicas, trios elétricos, sistema de PA, faculdades, estudo da física, medicina e eletro-estimulação, indústria automobilística, fábrica de alto falantes, microfones, monofones e cápsulas, indústria militar, indústria aero espacial, estações de rádio e TV, manutenção industrial e comercial e etc.

Gerador de função - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um gerador de função digital ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.

Características Gerador de Função Digital 3 MHz Impac IP-2003
Mostrador LED 8 dígitos
Faixa de Frequência 1Hz~3MHz
Precisão ±(5×10-5 +10mHz+1)
Estabilidade ± 50 ppm
Resolução  0,01Hz ( < 1Mhz ) / 0,1 Hz para o restante
Formas da ondas ( Sinal de saída) Senoidal e Quadrada
Distorção harmônica < 1%  1Khz
Tempo de Subida ( Quadrada ) ≤ 20 ns
Faixa da Amplitude 10 mV ~ 16V p-p ( Resistência alta) / 5 mV ~ 8 V p-p (50 Ω)
Precisão da Amplitude ±(5%+100 mV p-p)
Estabilidade da Amplitude ± 5%
Impedância do sinal de saída 50 Ω
Ciclo de trabalho 20%~80% (±10%)
Modulação AM ( 400 Hz , 1 Khz ou externa )
Amplitude da modulação 1 a 100%
Varredura Linear ou logarítmica
Tempo de varredura 0.02s a 5 s por passo
Temperatura de operação 0°C ~ 40°C
Umidade de operação 85%
Construção Caixa plástica ABS
Alimentação 110V / 220V
Corrente de alimentação < 15W
Dimensões 270 x 215 x 100 mm
Comprimento do cabo de alimentação 1072 mm
Comprimento do cabo Jacaré/BNC 1010 mm
Comprimento do cabo BNC/BNC 1010 mm
Peso 1900 g
Peso embalado 2750 g
*Características sujeitas a alteração sem prévio aviso
