Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron

DW-6092

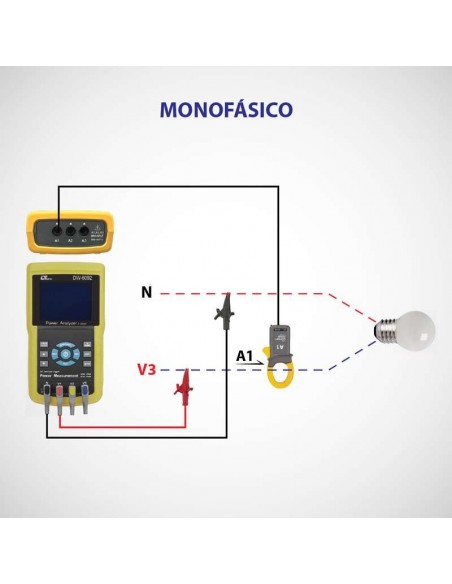

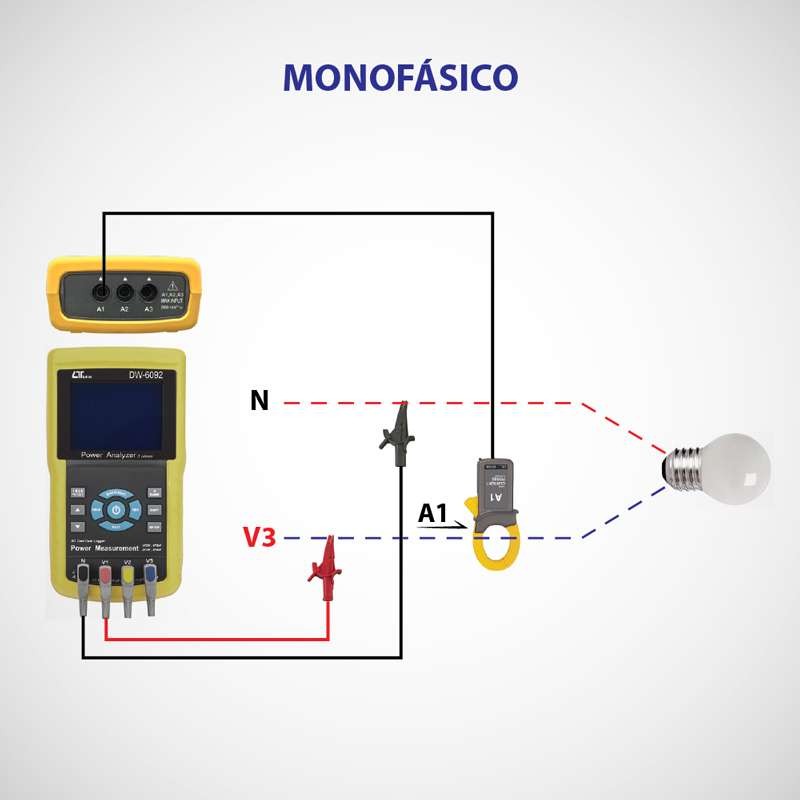

Analisador de Energia Trifásico Datalogger DW-6092 Lutron é um instrumento multifuncional que permite analisar diversos parâmetros elétricos tais como: potência ativa, potência aparente e potência reativa, fator de potência, ângulo de fase, watt/hora, frequência, tensão e corrente de cada fase. O Analisador de Energia também pode ser utilizado em sistemas monofásicos, bastando deixar desligado os outros dois canais. Atende a norma IEC 1010 600V.



Instrumentos de Medição Solicitar Proposta
  • Receba seu orçamento em até 30 minutos.

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron

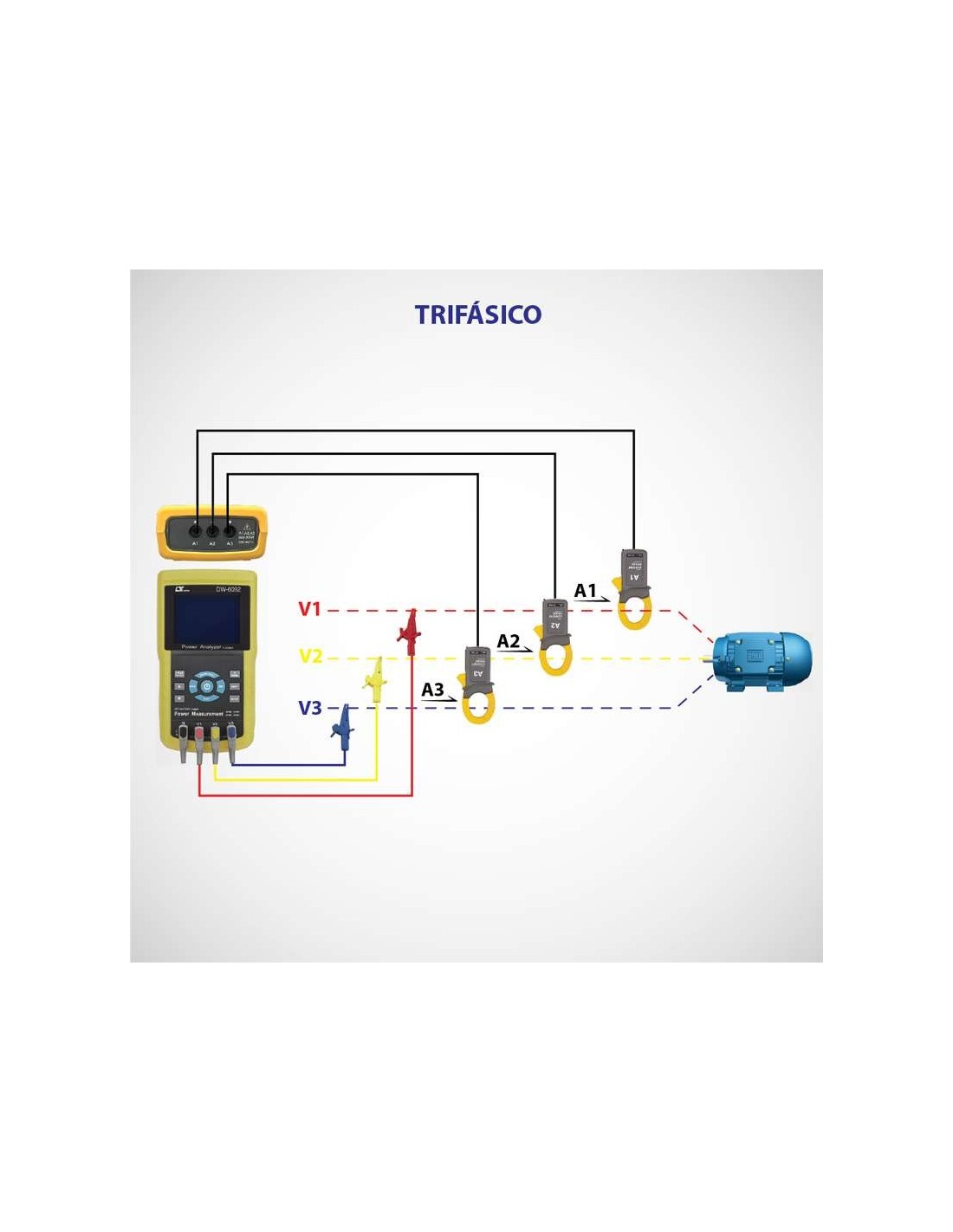

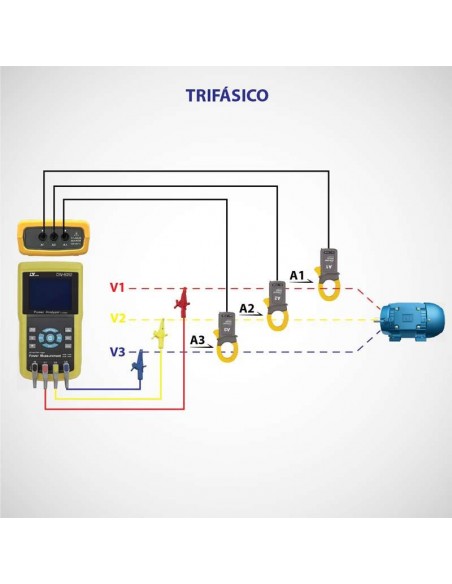

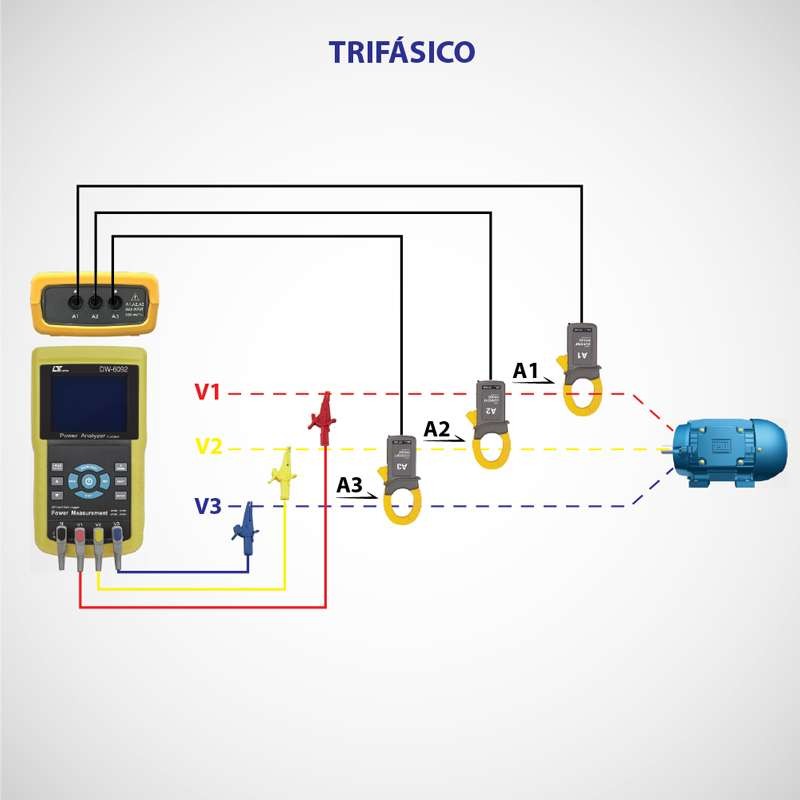

O Analisador de Energia Trifásico Lutron DW-6092 é um complexo e durável instrumento projetado para durar muitos anos levantando parâmetros de uso e análise de energia. O Analisador de energia pode ser utilizado em sistemas monofásicos, trifásicos ligação delta (3 fios) e trifásicos ligação estrela (4 fios)

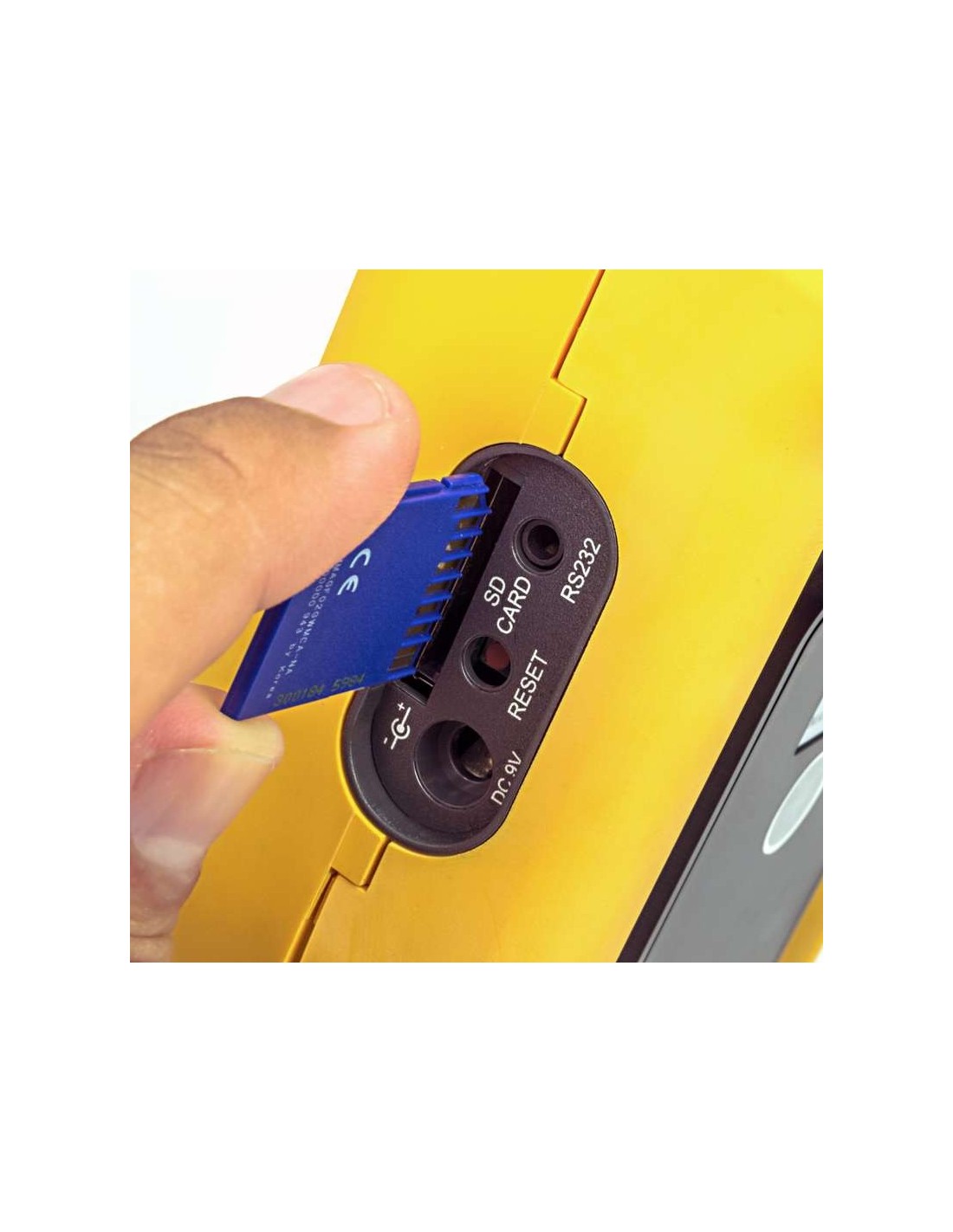

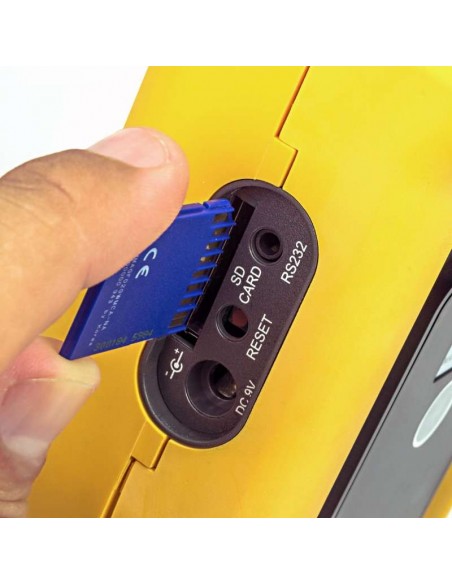

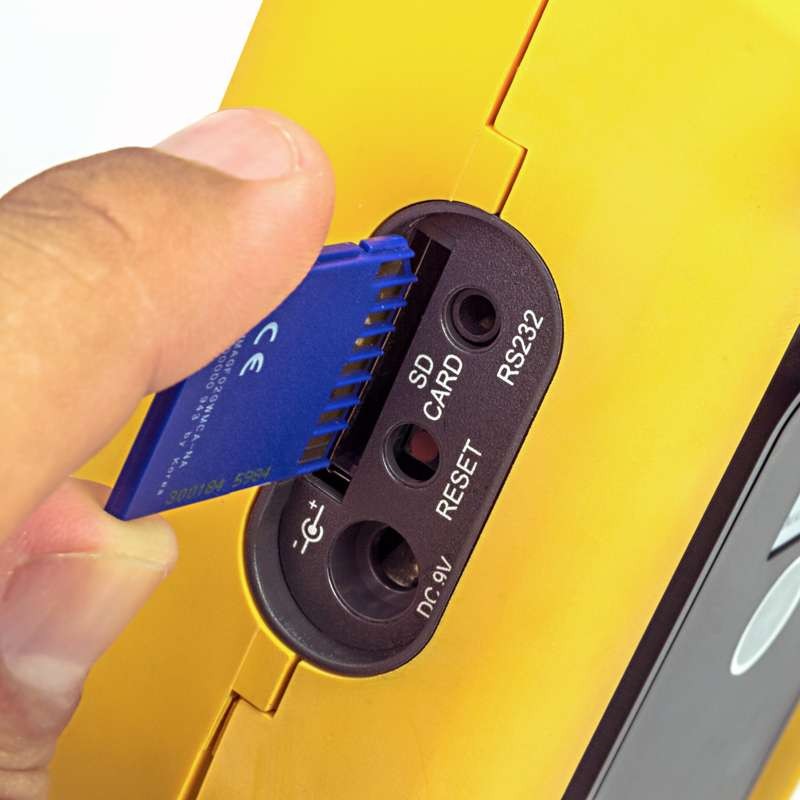

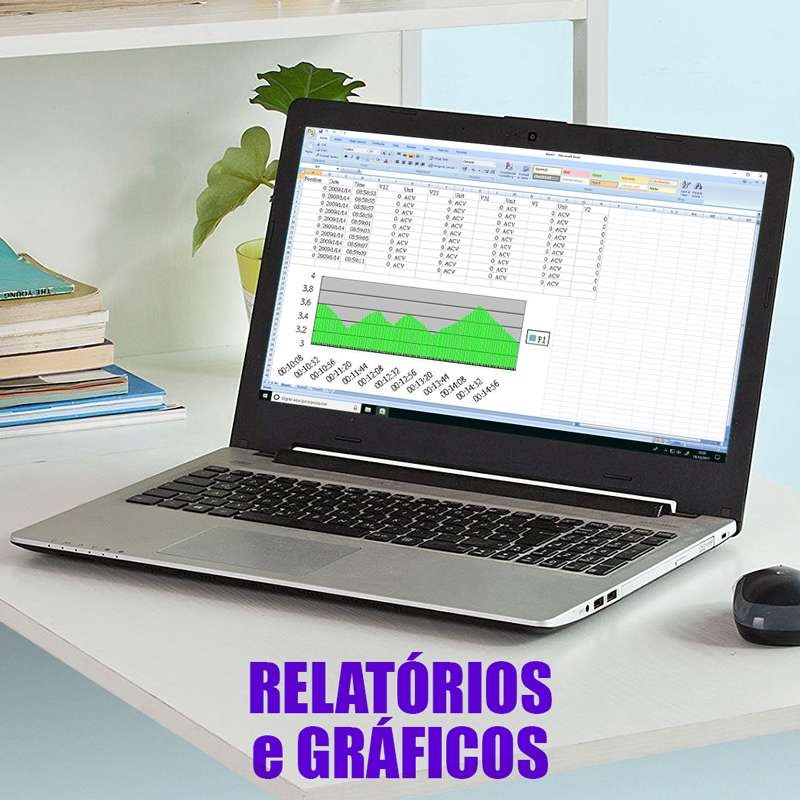

O Analisador de Energia Trifásico tem uma interface para cartão SD que permite armazenar as medições, após a coleta dos dados basta retirar o cartão SD e conectar ao computador e fazer o download no programa Excel onde poderá gerar tabelas e gráficos dentro do próprio programa.

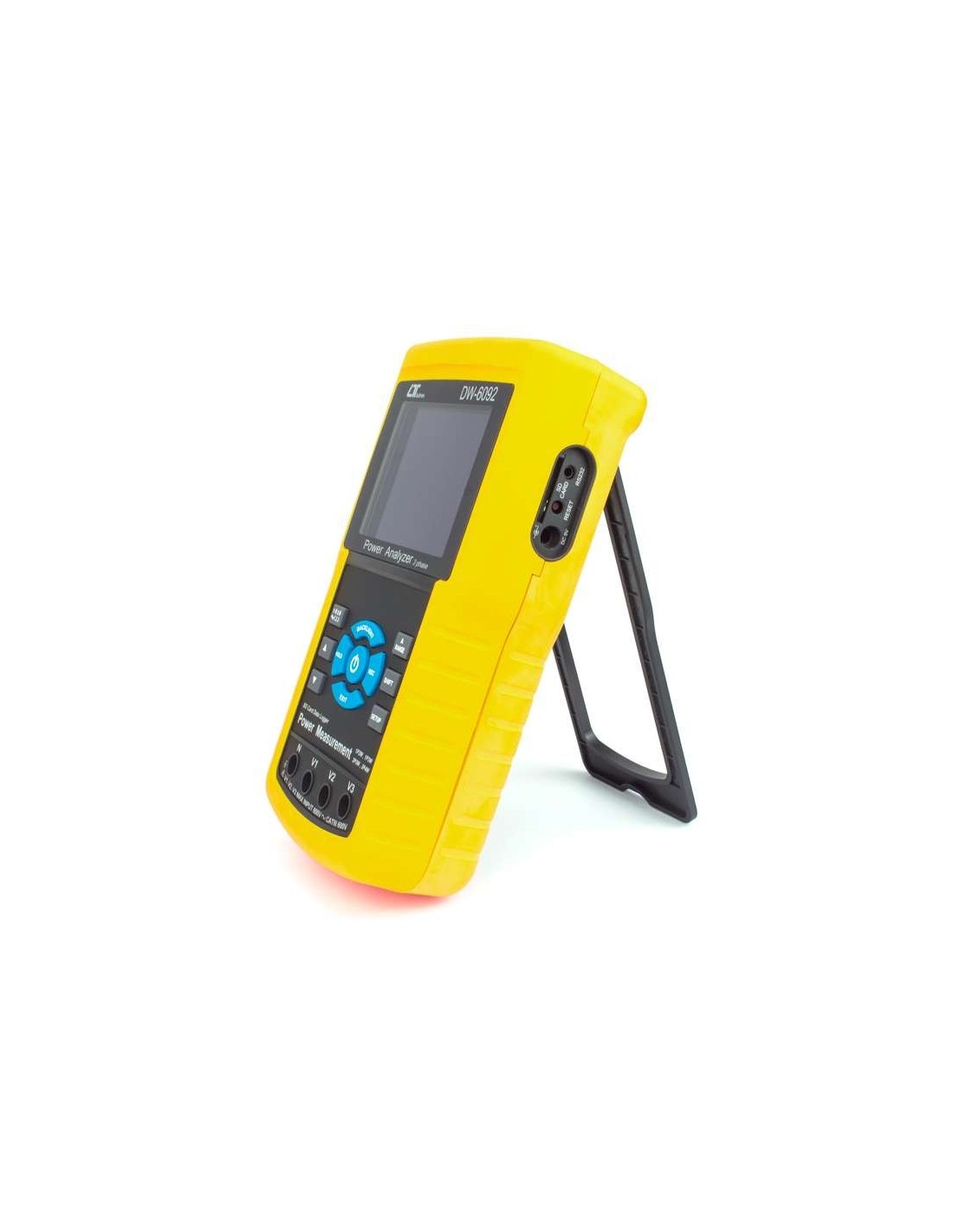

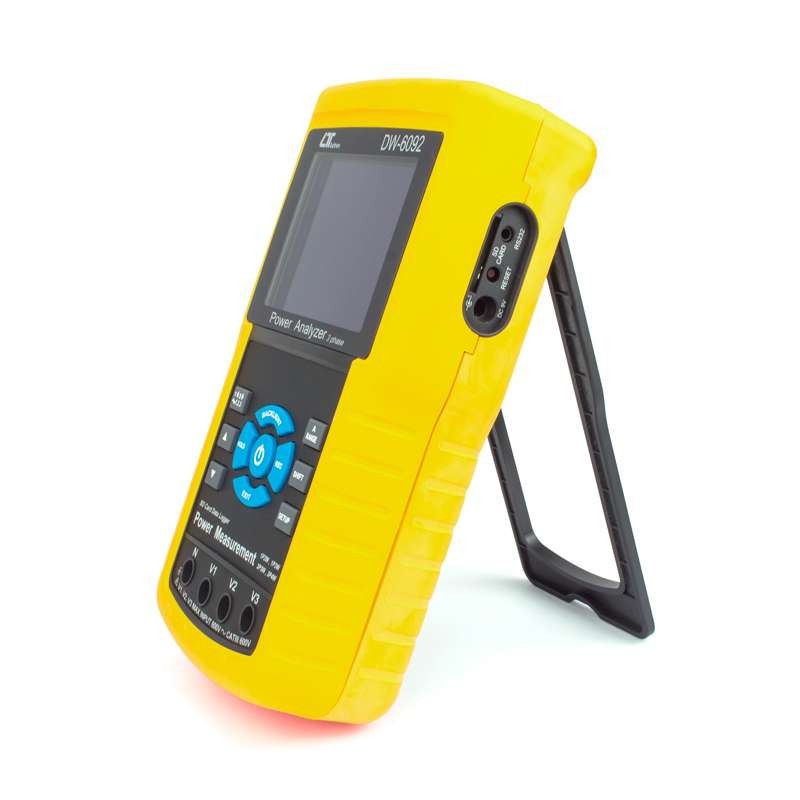

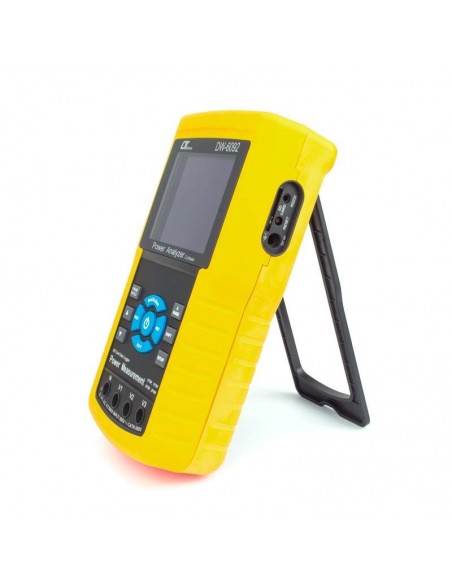

O Datalogger Analisador de Energia é fabricado em uma caixa ABS de alto impacto emborrachado com grau de proteção CAT III 600V. O Datalogger possui um mostrador de cristal líquido de alta resolução capaz de mostrar várias telas e medições de energia simultaneamente.

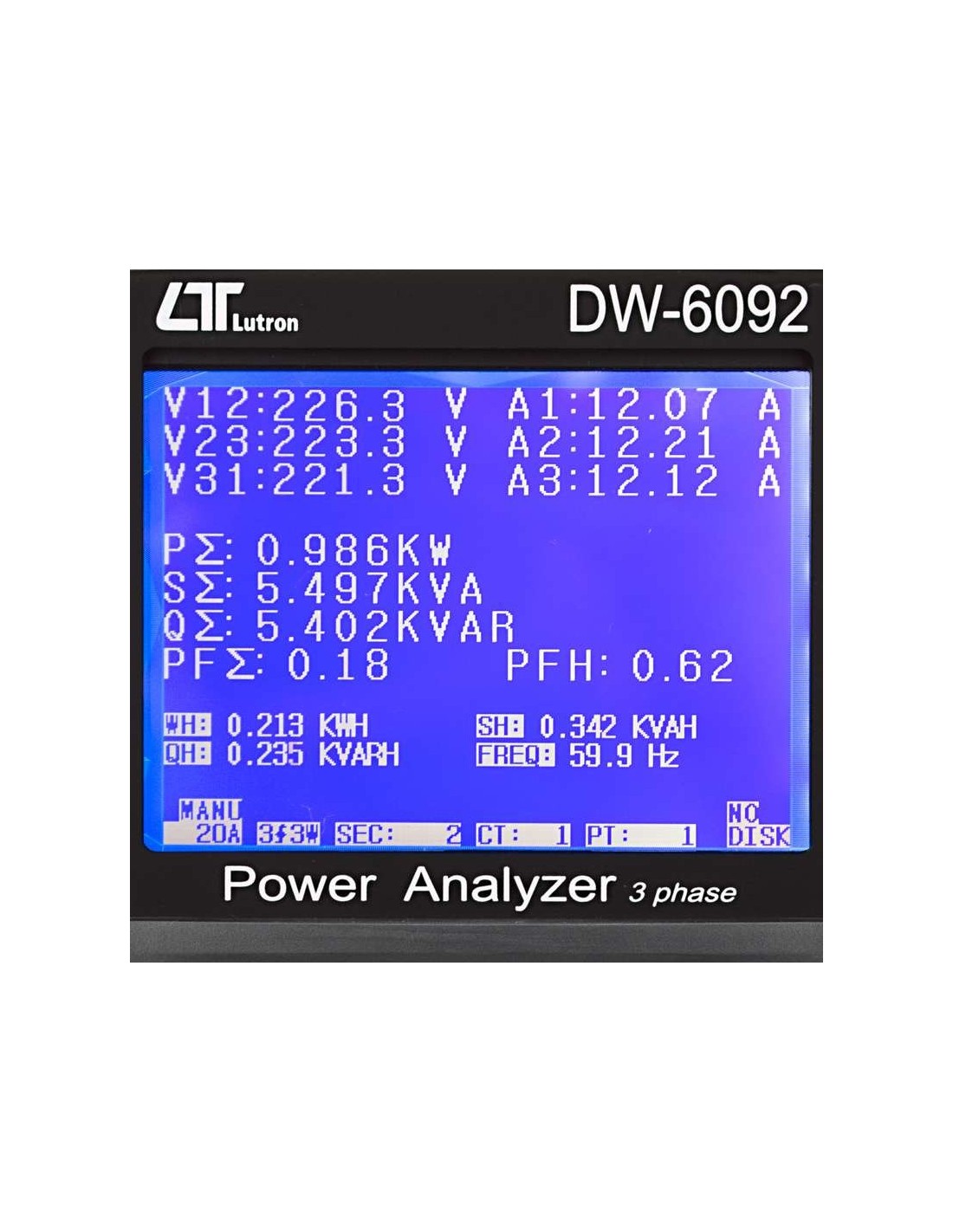

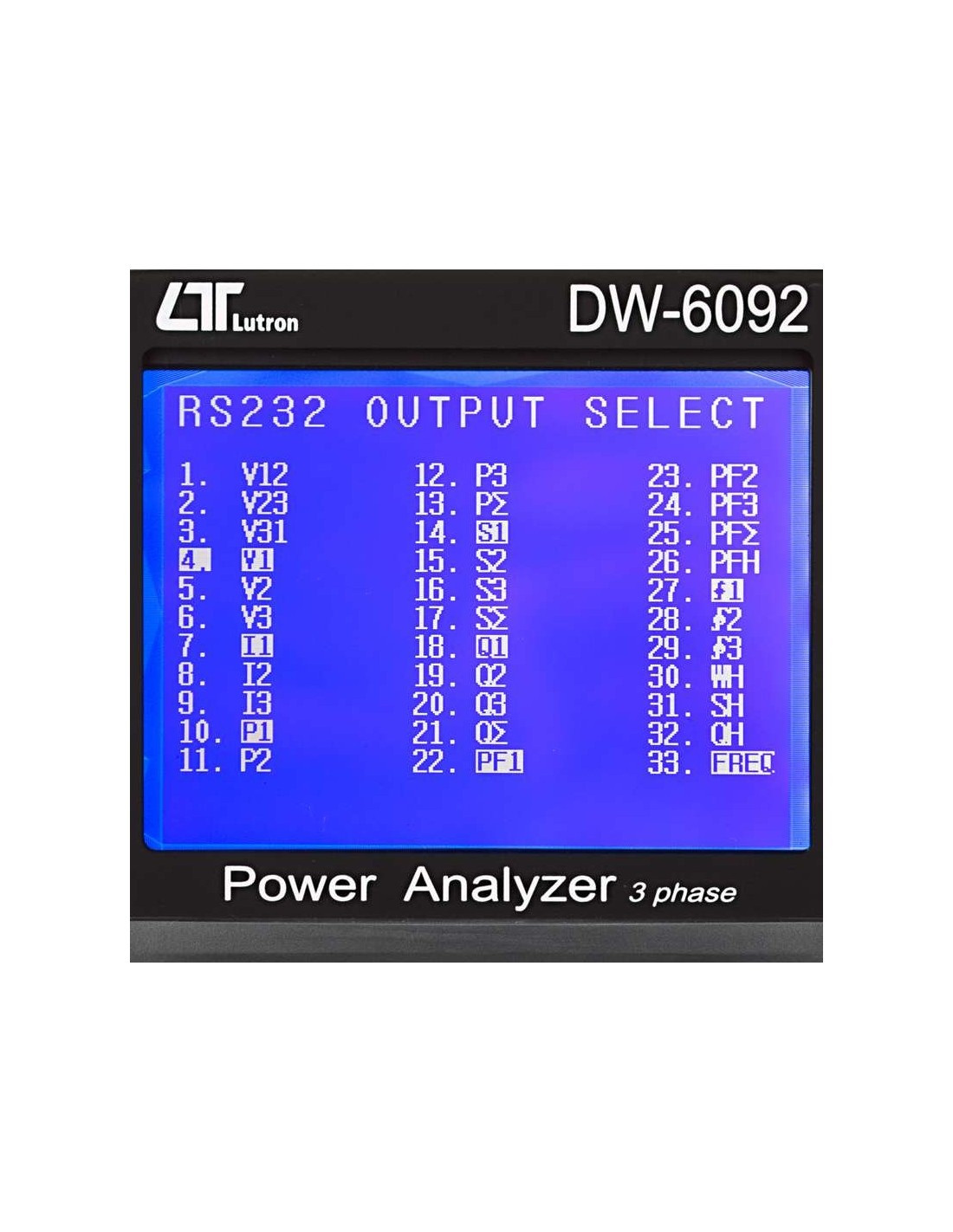

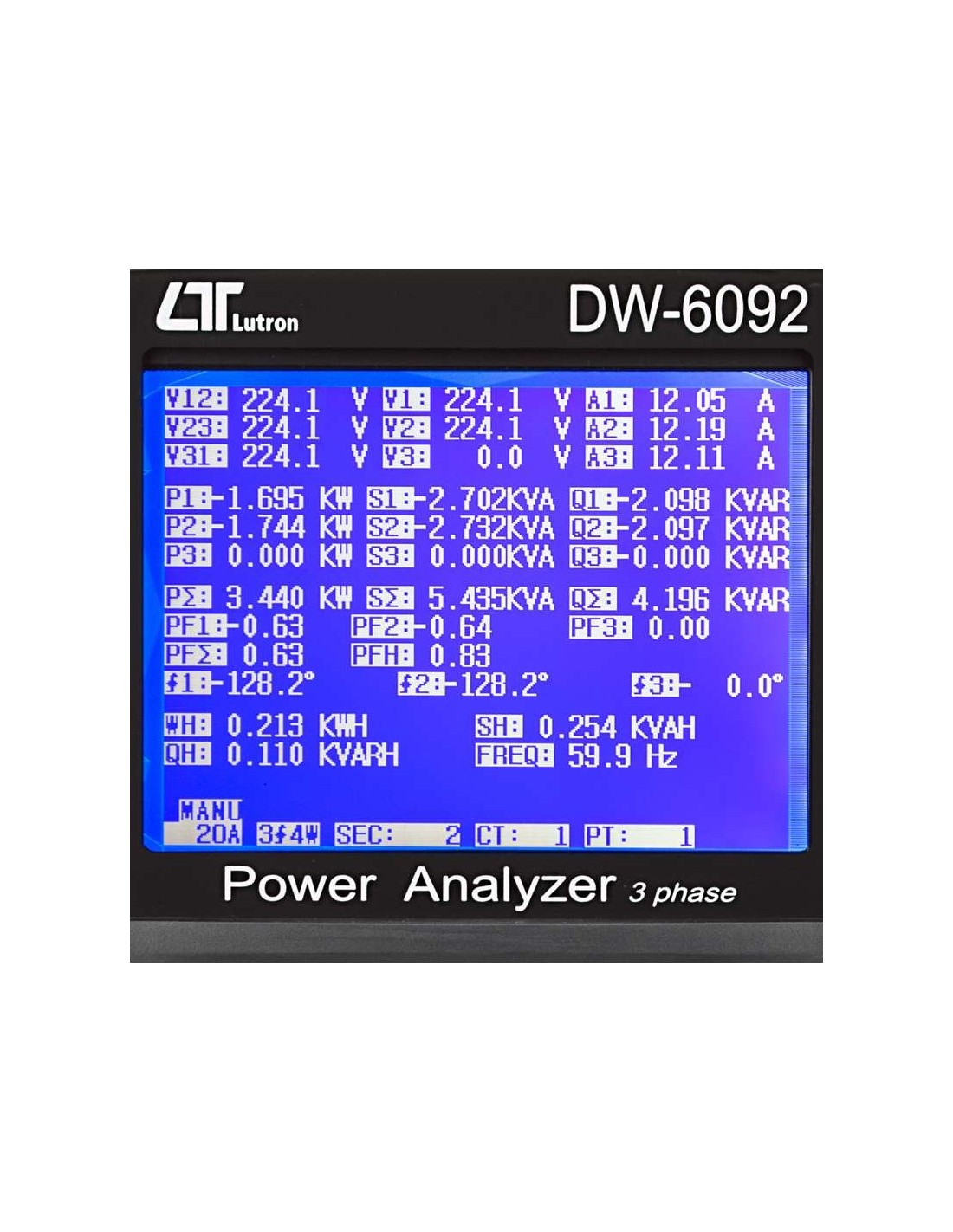

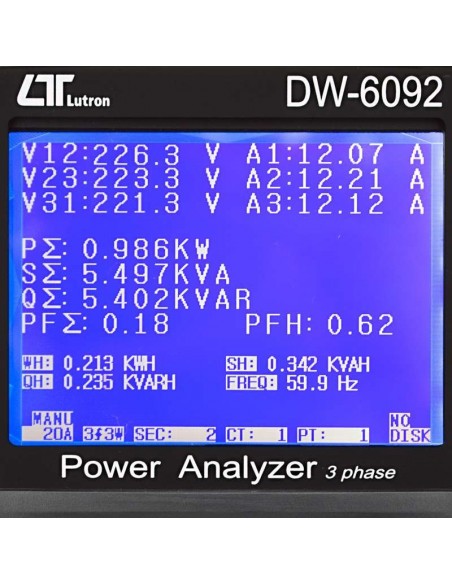

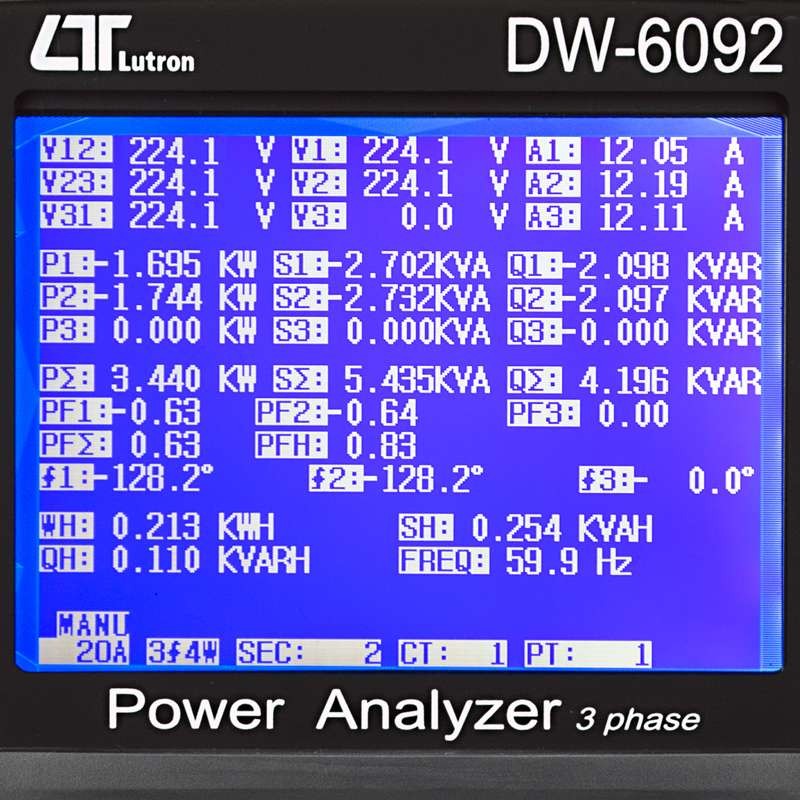

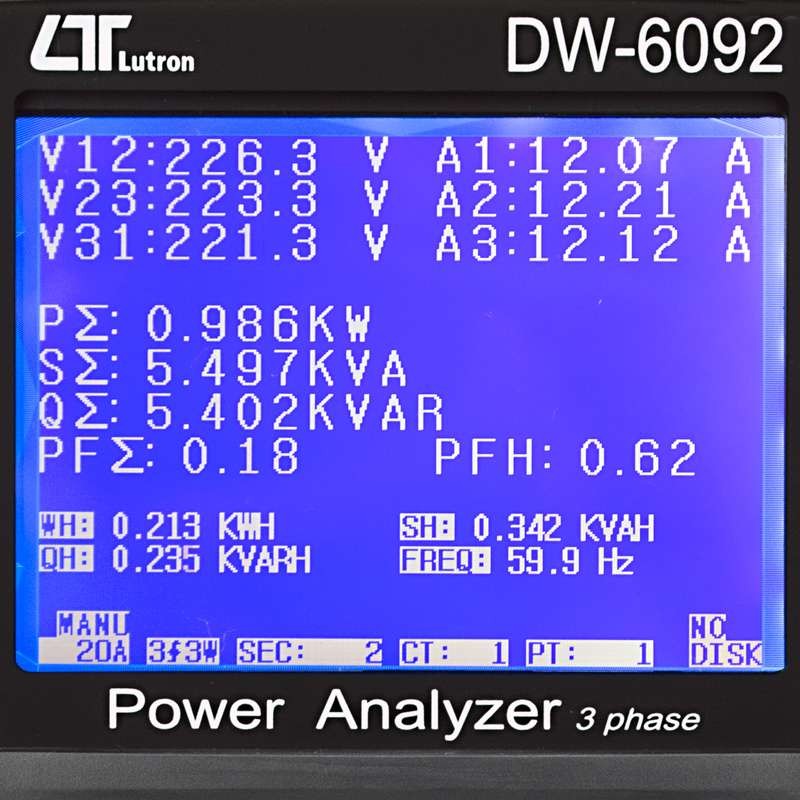

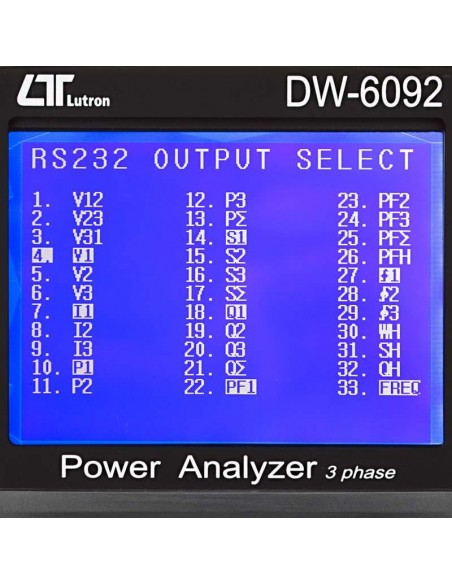

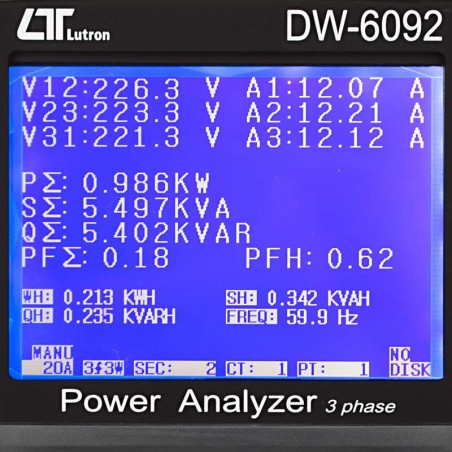

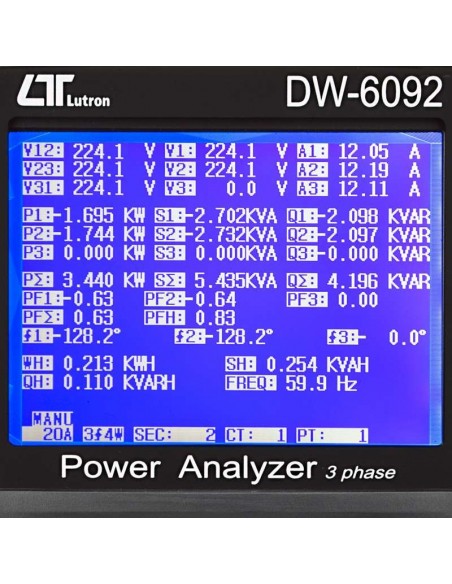

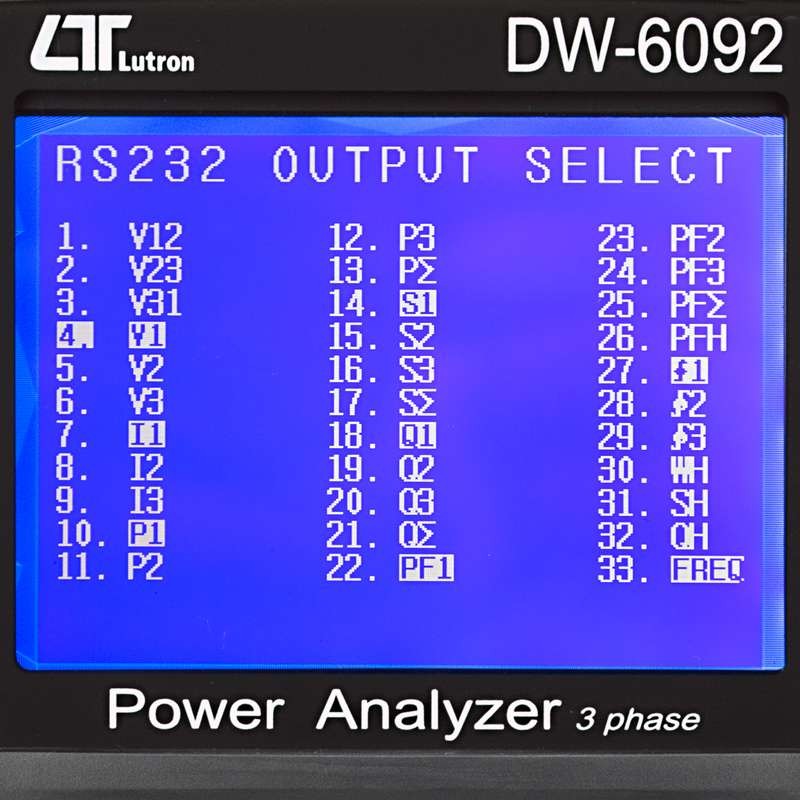

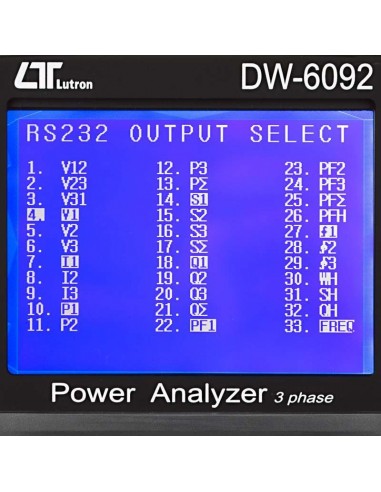

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron - Exemplos de telas

Abaixo exemplo de algumas telas que podem ser visualizadas no equipamento:

Durometro Shore D

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron - Medições

O Analisador de Energia permite a medições dos seguintes parâmetros: Tensão CA (estrela ou triângulo), Corrente CA cada fase em 3 escalas, Fator de potência de cada fase total, ângulo de cada fase, frequência, potência ativa de cada fase e total em 4 escalas, potência aparente de cada fase e total em 4 escalas, potência reativa de cada fase e total em 4 escalas, consumo de energia em watts e consumo de energia aparente.

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron - Acessórios

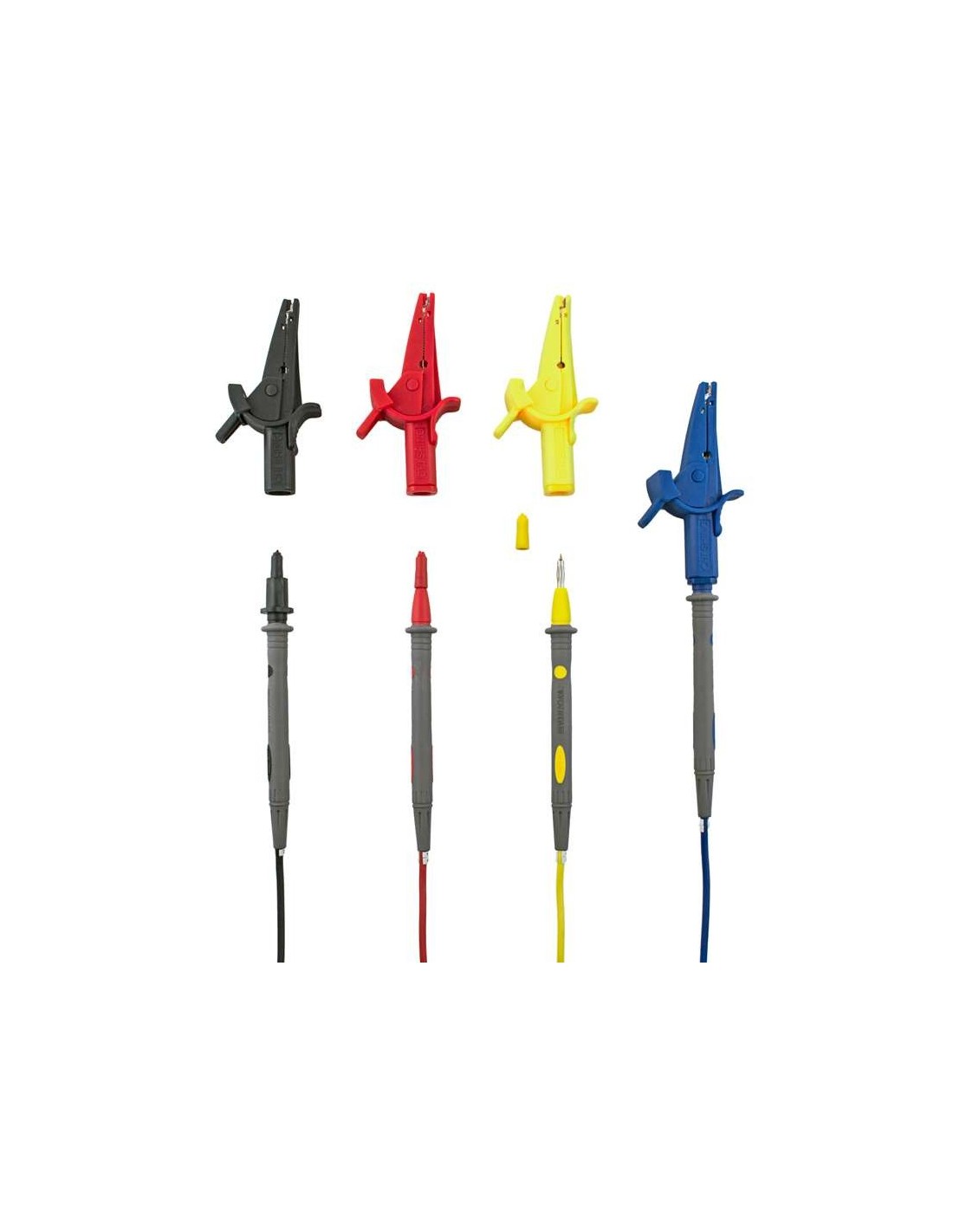

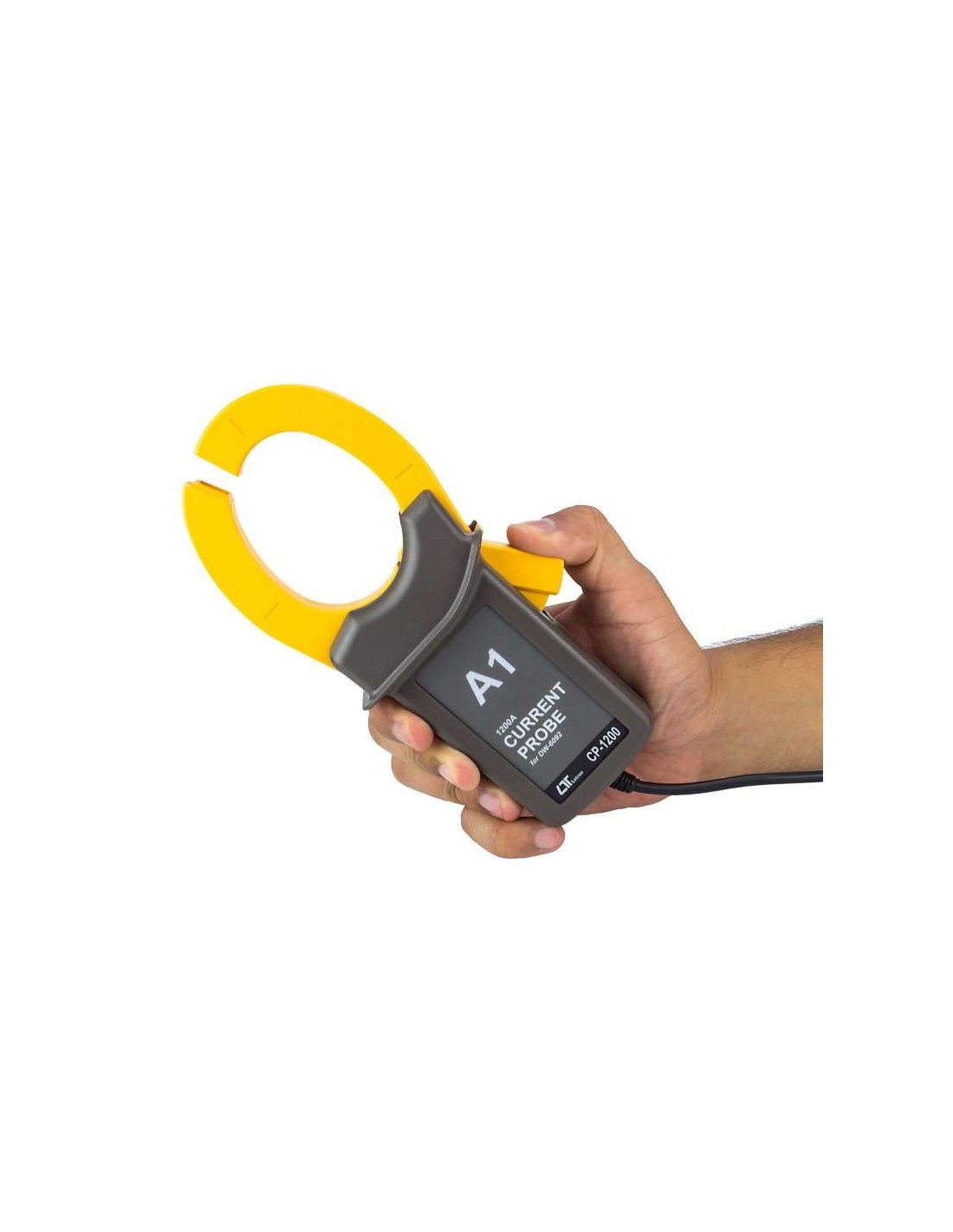

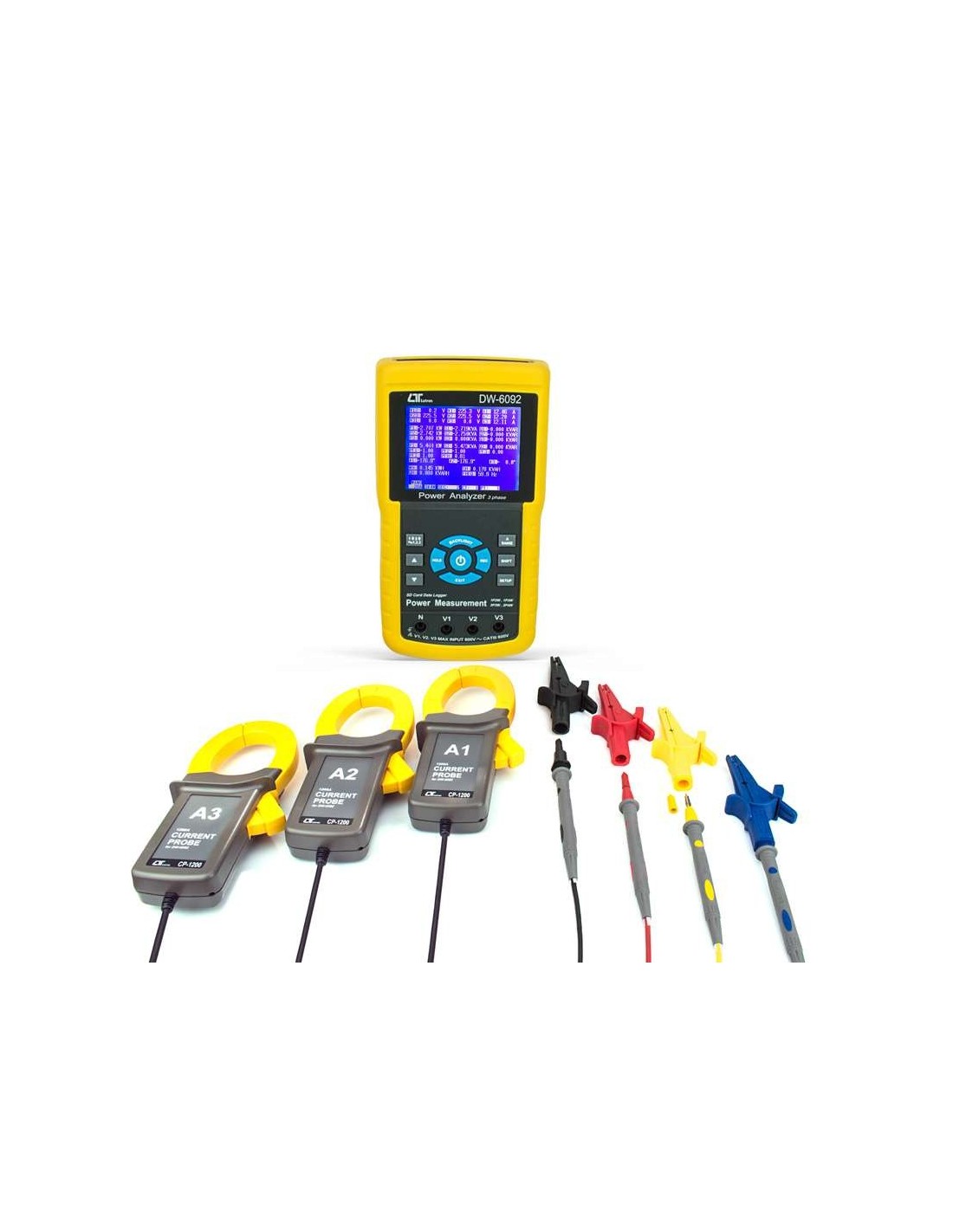

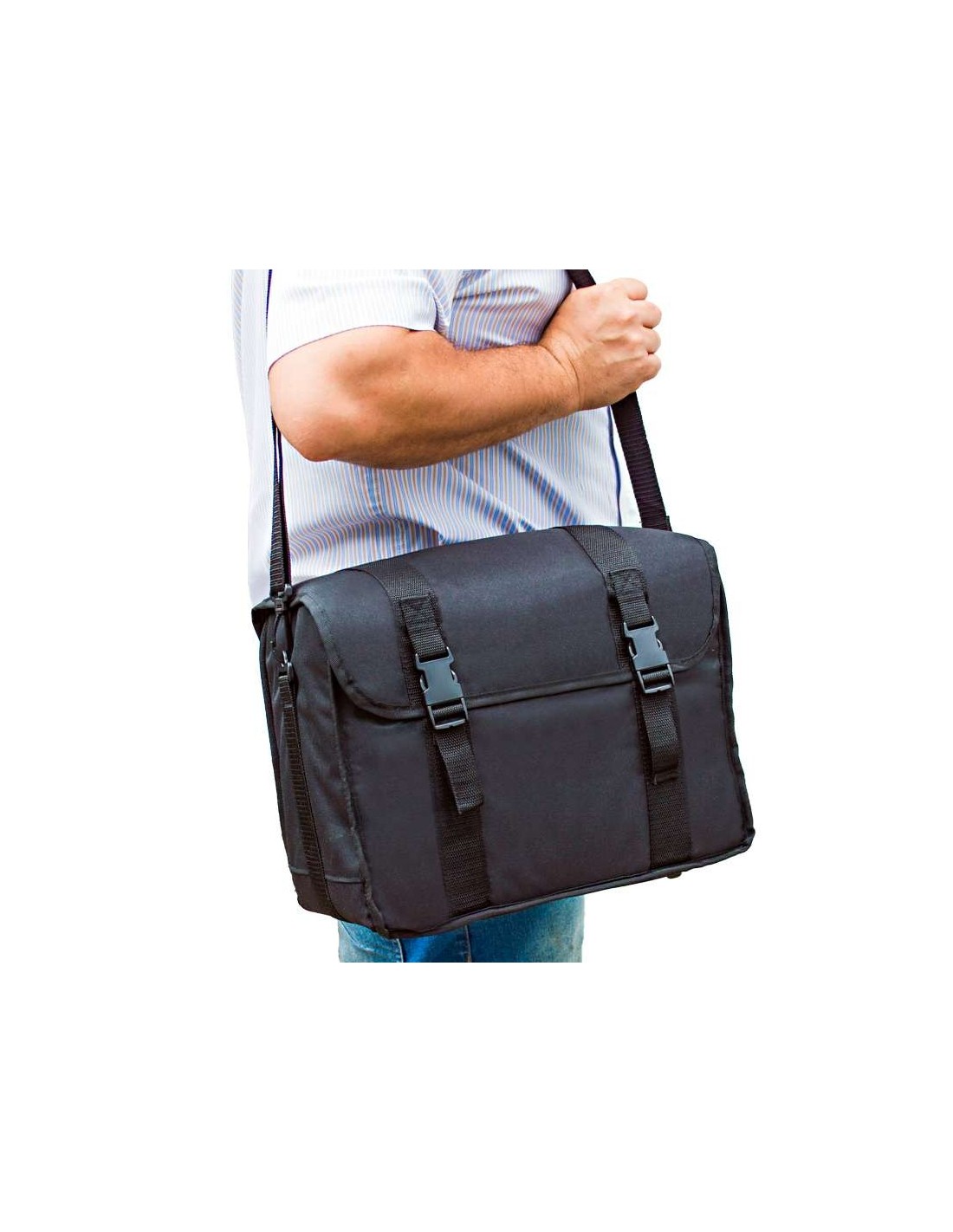

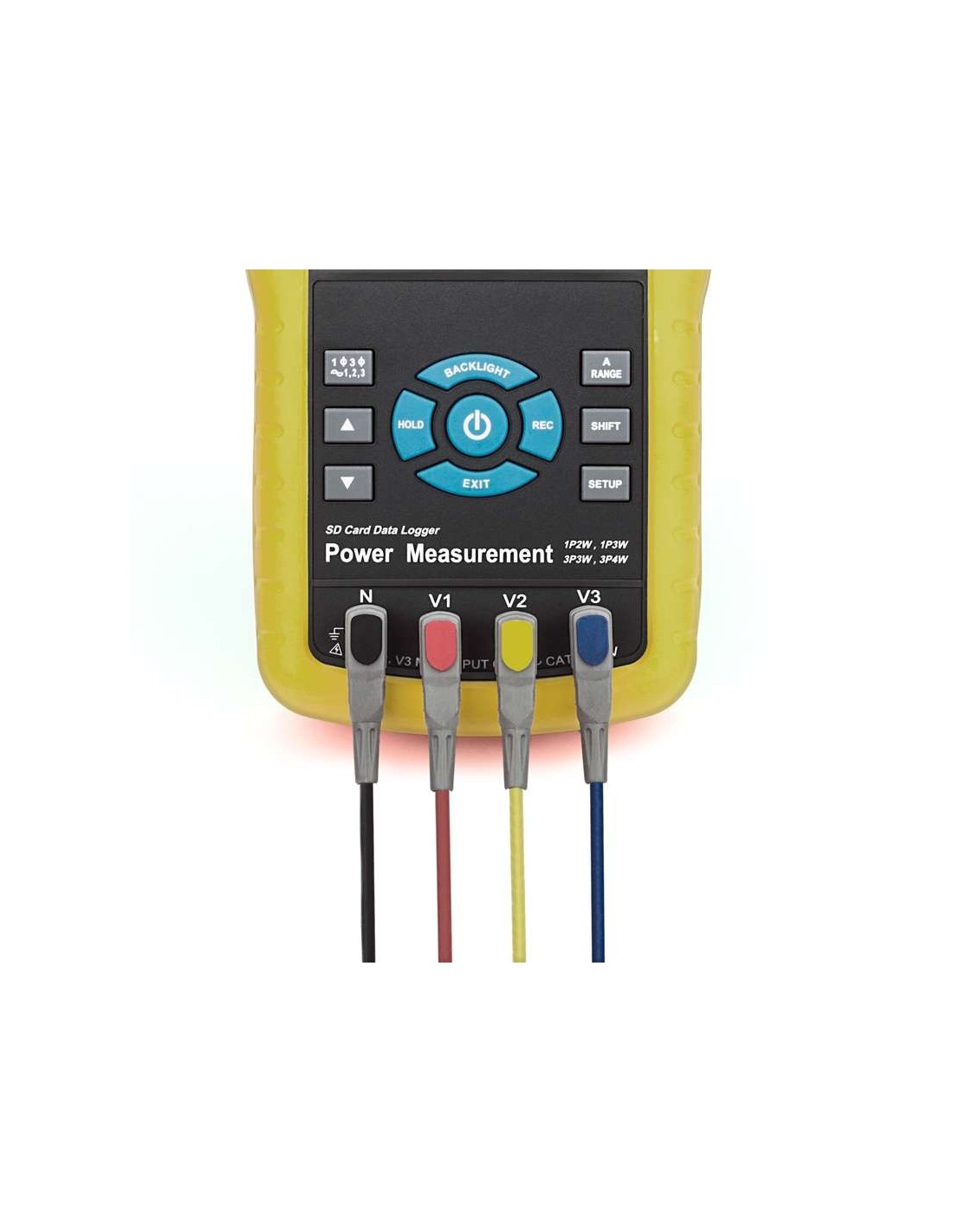

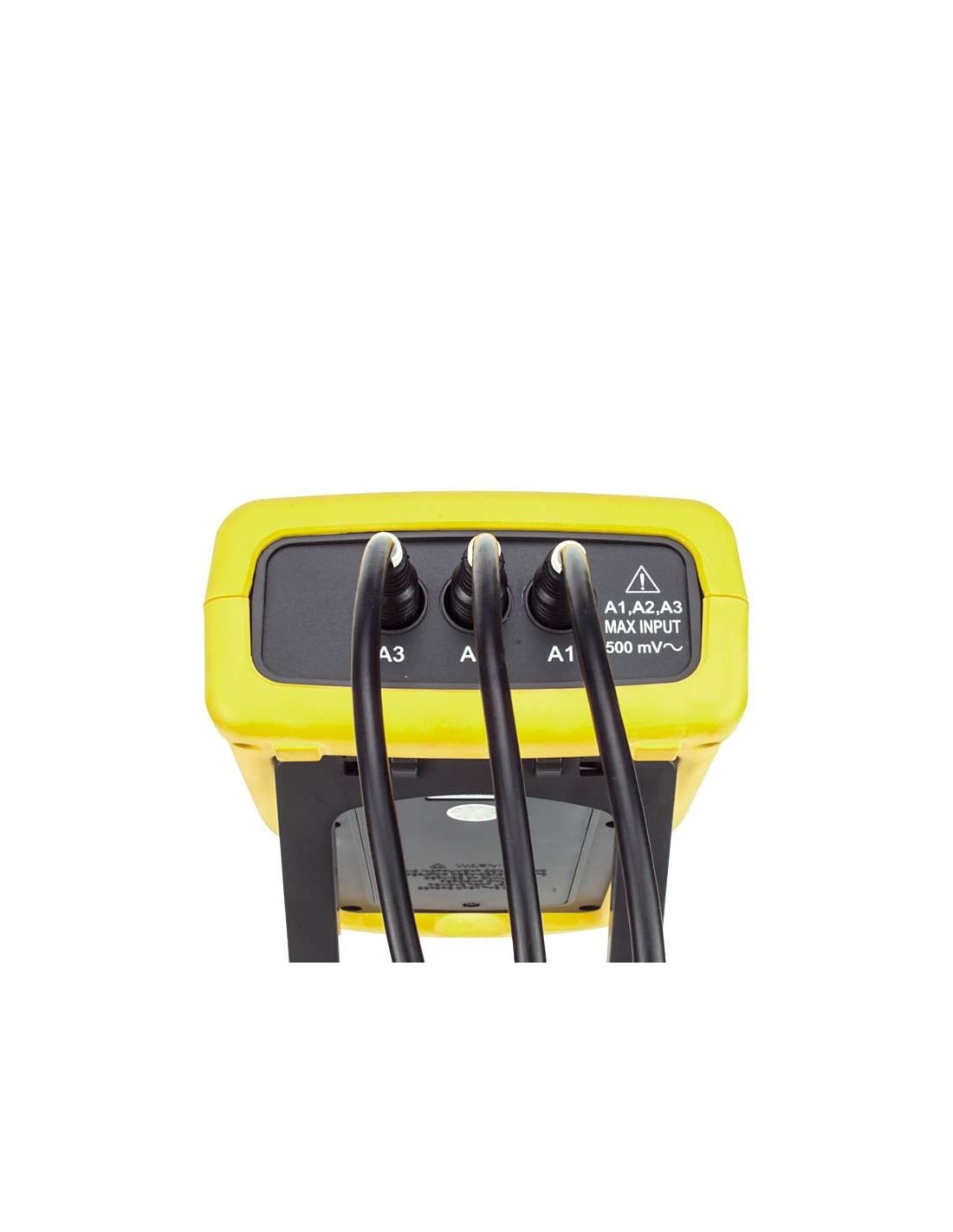

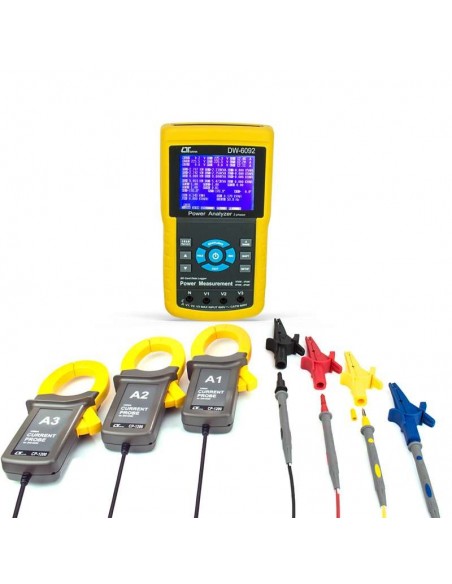

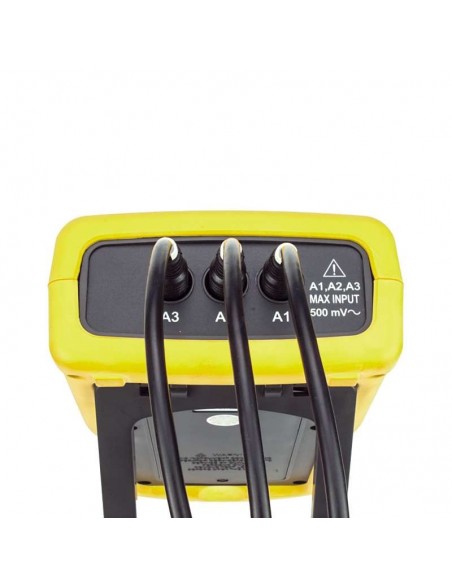

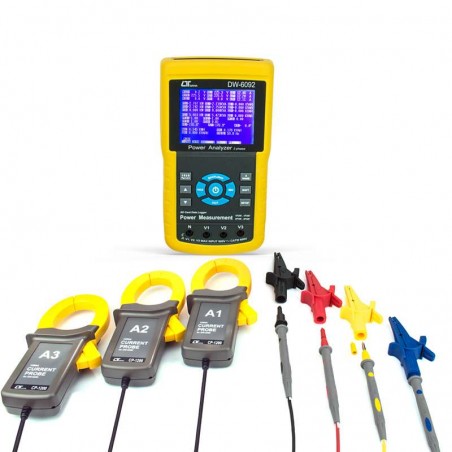

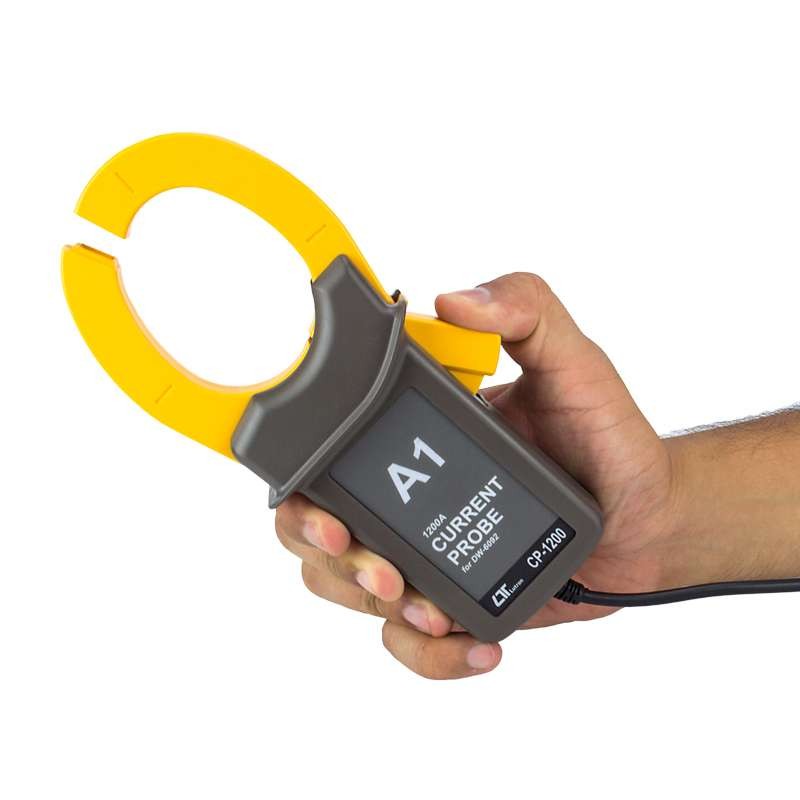

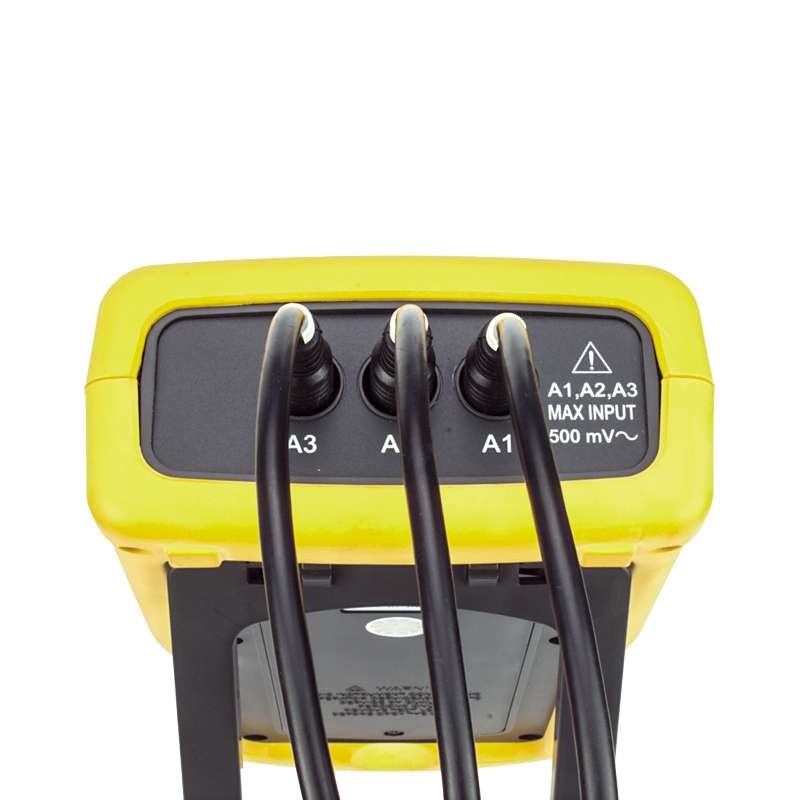

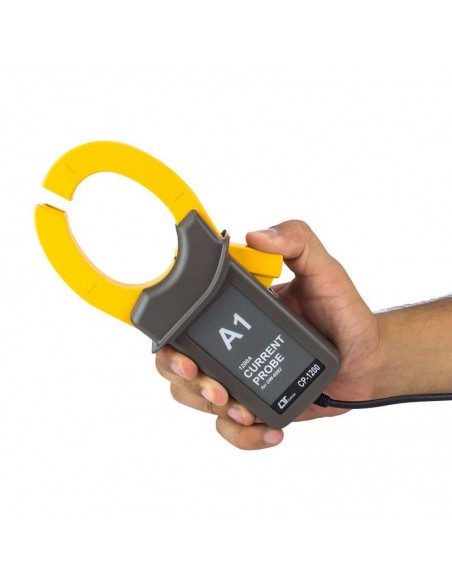

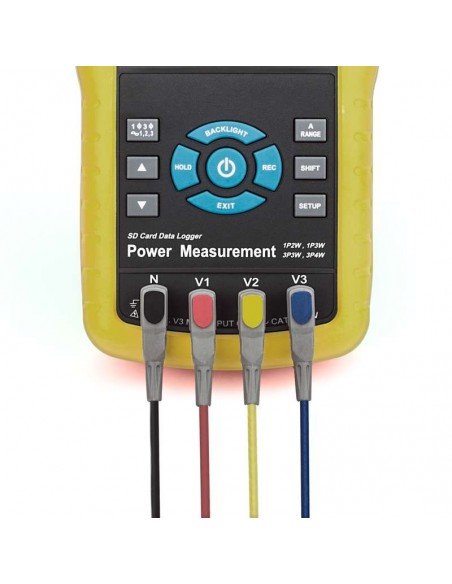

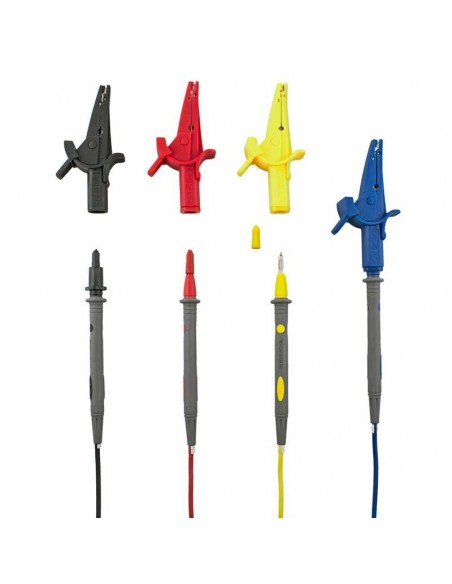

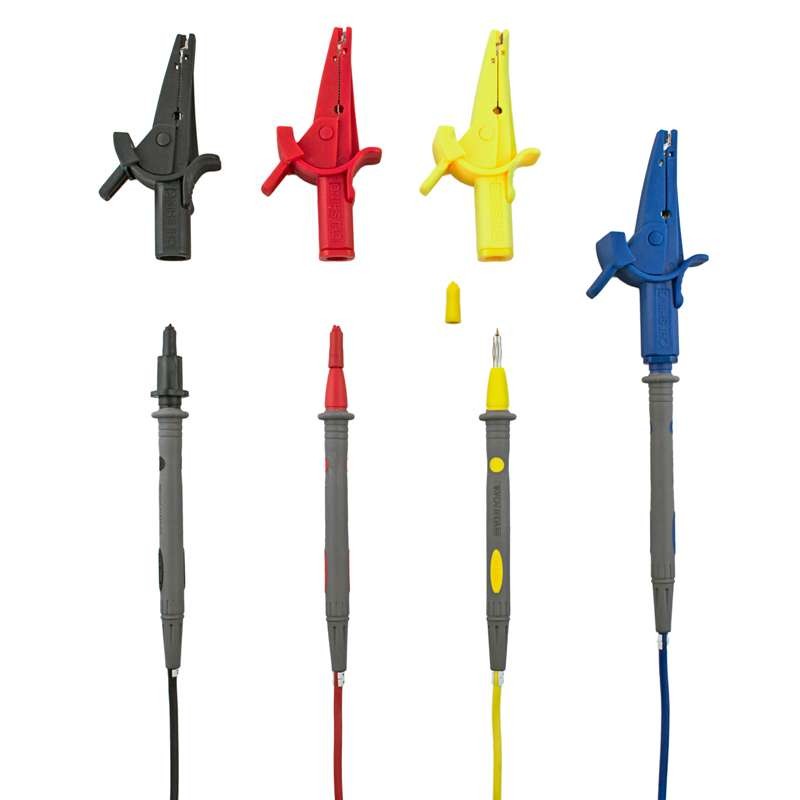

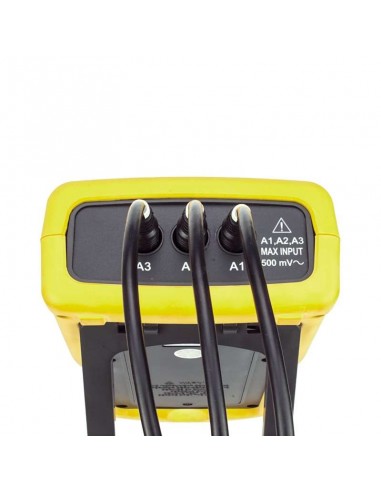

O Analisador de Energia Trifásico Datalogger é fornecido com três alicates de corrente (A1, A2, A3), quatro pontas de tensão com garra jacaré, cartão SD, fonte de alimentação, bolsa para transporte e manual de instruções. Opcionalmente podemos oferecer certificado de calibração RBC.

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron - Aplicações

O Analisador de Energia Trifásico Datalogger é um instrumento preciso e versátil, tendo diversas aplicações, tais como: caracterização de consumo de equipamentos, análise de demanda total ou setorial em indústrias, avaliação de fator de potência evitando multas por fator de potência fora da especificação, rateamento de custo de energia de acordo com o centro de custo, pesquisa de sistemas de transmissão de energia, balanceamento de consumo em redes trifásicas, análises de sistema de energia eólica, análises de sistema de energia solar.

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Analisador de Energia Trifásico Datalogger DW-6092 Lutron  ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.

Analisador de Energia Trifásico Datalogger Cartão SD DW-6092 Lutron
Mostrador Display Alfanumérico LCD Retroiluminado
Tamanho Mostrador 81,4 x 61 mm
Medições Interno
Medição *Tensão AC
*Corrente AC
*Watt AC (Potência Verdadeira)
Watt AC (Potência Aparente)
Watt AC (Potência Reativa)
*Fator de Potência
*Ângulo de Fase
*Frequência
Conexões dos fios 1 fase/2 fios, 1 fase/3 fios,
3 fases/3 fios, 3 fases/4 fios.
Coleta de Dados Intervalos 5/10/30/60/120/300/600 seg
Faixa de tensão 10 à 600 VCA, Faixa Automática.
Faixa de Corrente 0,2 à 1200 ACA, Faixa Automática ou Manual.
Normas IEC 1010 CAT III 600 V.
Impedância de entrada Tensão AC 10 Mega ohms
Frequência de resposta das garras 40 Hz à 1 KHz
Proteção de sobrefaixa 720 VCA rms / 1300 ACA c/ alicate CP-1200.
Funções Indicação de sobre e sub-faixa, DataHold,
Memória com Cartão SD.
Tempo de resposta Aprox. 1 seg.
Memória em tempo real (DATALOGGER) Sim
Tempo de coleta dos dados 2 à 7.200 segundos.
Saída de Comunicação RS-232 ou USB.
Alimentação 8 pilhas AA ou fonte de alimentação
Dimensões Aparelho 225 X 125 X 64 mm
Dimensões Alicates 210 X 64 X 33mm
Peso Aparelho 1049g
Peso Alicate 522g
Acessórios Inclusos Manual de instruções
Pontas de prova (4 pçs)
Garras tipo Jacaré (4 pçs)
Garras tipo Alicate (3 pçs)
Fonte de alimentação de 9V
Cartão de memória SD de 2G

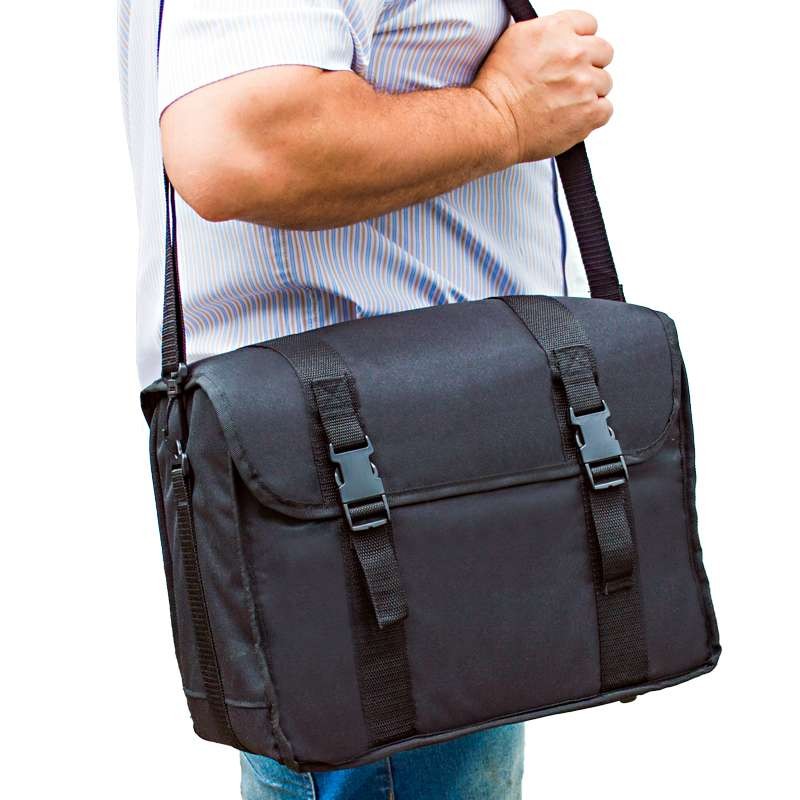

Bolsa para transporte
Software
Cabo serial RS-232
VCA
Unidade Escala Resolução Precisão
Volts 10,0V a 600,0V (fase/neutro) 0,1V ±(0.5%+0.5V)
10,0 a 600,0V (fase/fase) 0,1V  ±(0.5%+0.5V)
ACA
Unidade Escala Resolução Precisão
Ampéres 20A 0,001A, < 10A
0,01A > 10A
±(0,5%+0.1A)
200A 0,01A, < 100A
0,1A > 100A
±(0,5%+0.5A)
1200A 0,1A, < 1000A
1A > 1000A
±(0,5%+5A)
Fator de Potência
Unidade Escala Resolução Precisão
  0,00 a 1,00 0,01 ± 0,04
Ângulo de Fase
Unidade Escala Resolução Precisão
Graus  -180° a 180° 0,1 ° ±1°
Frequência
Unidade Escala Resolução Precisão
 Hertz 45 a 65 Hz 0.1 Hz 0.1 Hz
Potência Ativa
Unidade Escala Resolução Precisão
 Quilowatt 0,000 a 9,999 KW 0,001/0,01/0,1 KW ±(1%+0.008KW)
10,00 a 99,99 KW 0,001/0,1 KW ±(1%+0.08KW)
100,0 a 999,9 KW 0,1 KW ±(1%+0.8KW)
1,000 a 9,999 MW 0,001 MW ±(1%+0.008MW)
Potência Aparente
Unidade Escala Resolução Precisão
 Quilovolt Ampere 0,000 a 9,999 KVA 0,001/0,01/0,1 KVA ±(1%+0.008KVA)
10,00 a 99,99 KVA 0,001/0,1 KVA ±(1%+0.08KVA)
100,0 a 999,9 KVA 0,1 KVA ±(1%+0.8KVA)
1,000 a 9,999 MVA 0,001 MVA ±(1%+0.008MVA)
Potência Reativa
Unidade Escala Resolução Precisão
 Quilovolt Ampere Reativo 0,000 a 9,999 KVAR 0,001/0,01/0,1 KVAR ±(1%+0.008 KVAR)
10,00 a 99,99 KVAR 0,001/0,1 KVAR ±(1%+0.08 KVAR)
100,0 a 999,9 KVAR 0,1 KVAR ±(1%+0.8 KVAR)
1,000 a 9,999 MVAR 0,001 MVAR ±(1%+0.008 MVAR)
Watt Hora (Consumo energia em Watts)
Unidade Escala Resolução Precisão
Quilowatt Hora 0,000 a 9,999 KWH 0,001/0,01/0,1 KWH ±(2%+0.008 KWH)
10,00 a 99,99 KWH 0,001/0,1 KWH ±(2%+0.08 KWH)
100,0 a 999,9 KWH 0,1 KWH ±(2%+0.8 KWH)
1,000 a 9,999 MWH 0,001 MWH ±(2%+0.008 MWH)
VA Hora (Consumo de energia aparente)
Unidade Escala Resolução Precisão
Quilowatt Hora 0,000 a 9,999 KVAH 0,001/0,01/0,1 KVAH ±(2%+0,008 KVAH)
10,00 a 99,99 KVAH 0,001/0,1 KVAH ±(2%+0,08 KVAH)
100,0 a 999,9 KVAH 0,1 KVAH ±(2%+0,8 KVAH)
1,000 a 9,999 MVAH 0,001 MVAH ±(2%+0,008 MVAH)
VAR Hora (Consumo de energia reativa)
Unidade Escala Resolução Precisão
Quilowatt Hora 0,000 a 9,999 KVARH 0,001/0,01/0,1 KVARH ±(2%+0,008 KVARH)
10,00 a 99,99 KVARH 0,001/0,1 KVARH ±(2%+0,08 KVARH)
100,0 a 999,9 KVARH 0,1 KVARH ±(2%+0,8 KVARH)
1,000 a 9,999 MVARH 0,001 MVARH ±(2%+0,008 MVARH)
* Características sujeitas a alteração sem prévio aviso
