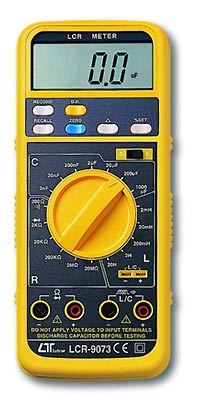

Ponte RLC (Resistência, Indutância e Capacitância) LCR-9073

A ponte RLC digital Lutron LCR-9073 permite a medição de indutância, medição de capacitância, medição de resistência bem como teste de continuidade e teste de diodos em um unico medidor.

Esta ponte RLC digital é microprocessada, cada escala é calibrada e linearizada individualmente sendo todos os dados de calibração gravados em memória eprom interna, possibilitando uma excelente precisão.

A função %Set , permite que seja analisada a tolerância de indutores, capacitores e resistores realizando um controle de qualidade na fabricação ou uso de componentes eletrônicos, caso o componente esteja fora da tolerância pré-definida o LCR bridge avisará o operador.

Também disponíveis as funções de máximo, mínimo, congelamento e zeramento relativo para anular interferências da fiação e ou ponta de prova.

A interface RS232 incorporada permite que os valores medidos sejam transferidos para computadores ou CLP's tornando possíveis a automação de processos ou ensaios.

Todas estas características aliadas a um preço extremamente competitivo tornam este produto um grande aliado em linhas de produção eletrônicas, bancadas de eletricistas, fabricantes e distribuidores de componentes eletrônicos.


 Ponte RLC ( Resistência, Indutância e Capacitância )
Características ponte LRC Lutron "LCR meter" 9073
Tipo de Visor Cristal Líquido 3½ dígitos 18 mm
Princípio de funcionamento microprocessador
Construção Caixa plástica ABS
Escala indutância 2mH 0...2 mH ( f = 250 Hz )
Escala indutância 20mH 0...20 mH ( f = 250 Hz )
Escala indutância 200mH 0...200 mH ( f = 250 Hz )
Escala indutância 2H 0...2 H ( f = 250 Hz )
Escala indutância 20H 0...20 H ( f = 250 Hz )
Escala capacitância 2 nF 0...2 nF ( f = 250 Hz )
Escala capacitância 20 nF 0...20 nF ( f = 250 Hz )
Escala capacitância 200 nF 0...200 nF ( f = 250 Hz )
Escala capacitância 2 µF 0...2 µF ( f = 250 Hz )
Escala capacitância 20 µF 0...20 µF ( f = 50 Hz )
Escala capacitância 200 µF 0...200 µF ( f = 50 Hz )
Escala capacitância 1000 µF 0...1000 µF ( f = 5 Hz )
Escala resistência 200 ohms 0...200 ohms
Escala resistência 2 Kohms 0...2 Kohms
Escala resistência 20 Kohms 0...20 Kohms
Escala resistência 200 Kohms 0...200 Kohms
Escala resistência 2 Mohms 0...2 Mohms
Escala resistência 20 Mohms 0...20 Mohms
Resolução indutância 2 / 20 /200 mH 1 / 10 / 100 µH
Resolução indutância 2 /20 H 1 / 10 mH
Resolução capacitância 2 / 20 / 200 nF 1 / 10 / 100 pF
Resolução capacitância 2 / 20 / 200 / 1000 µF 0.001 / 0.01 / 0.1 / 1 µF
Resolução resistência 200 ohms 0.1 ohm
Resolução resistência 2 / 20 / 200 Kohms 1 / 10 / 100 ohm
Resolução resistência 2 / 20 Mohms 1 / 10 Kohm
Precisão indutância 2 /20/ 200 mH ± 2% leitura + 2 dígitos
Precisão indutância 2 H < 0,5H ± 2% leitura + 2 dígitos
Precisão indutância 20 / 2 H ( >= 0,5H ) ± 5% leitura + 1 dígito
Precisão capacitância 2/20/200 nF ± 2% leitura + 2 dígitos
Precisão capacitância 2/20/200 µF ± 2% leitura + 2 dígitos
Precisão capacitância 1000 µF ± 3% leitura + 2 dígitos
Precisão resistência 200 ohms ± 0.8% leitura + 1 dígito
Precisão resistência 2 / 20 / 200 Kohms ± 0.8% leitura + 1 dígito
Precisão resistência 2 Mohms ± 0.8% leitura + 1 dígito
Precisão resistência 20 Mohms ± 1.5% leitura + 2 dígitos
Tempo amostragem 0.5 s
Testador de continuidade Sim com beep
Teste de diodos Sim
Funções congelamento, tolerância, máximo e mínimo
Zeramento da escala Sim
Auto desligamento Não
Alimentação Bateria 9V
Consumo de corrente 9 a 11 mA
Interface RS-232 Sim 9600 bps isolada
Temperatura ambiente 0... +50 ºC
Umidade ambiente < 80% UR
Dimensões 204 x 90 x 36 mm
Peso (Sem pilhas) 340 g
Opção de certificado de calibração Sim ( resistência )
Procedência Taiwan
* Características sujeitas a alteração sem prévio aviso
** 1 µF = 1000 nF : 1 nF = 1000 pF
