Instrumento Virtual IMPAC ADC-200

O Pico ADC 200 representado com exclusividade pela Impac é um instrumento virtual de alta velocidade desenvolvido para uso em conjunto com o PC. Fornecido com o programa PicoScope, o seu computador pode ser usado como um Osciloscópio digital de dois canais , um analisador de espectro, indicador digital, e também um simples gerador de sinais utilizando o conector de trigger externo

O ADC 200 é simplesmente conectado a porta paralela de seu PC, Não sendo necessário complicadas rotinas de instalação e "sets", basta rodar o programa e começar a medir. Devido ser usado  pela porta paralela é possível utilizar o ADC200 não somente em computadores de mesa no laboratório mas também em portáteis no campo . O Software de fácil uso utiliza a interface padrão Windows ( 3.1 , 95, 98 e NT) com uma ajuda on-line completa em inglês.

Também acompanha o equipamento uma versão DOS do software, que embora não tenha as facilidades gráficas do ambiente Windows , é uma versão bastante rápida, indicada para quando se necessita de altas taxas de atualização de vídeo ou para o uso em computadores mais limitados tais como 286 , 386 e 486.

O ADC 200 dispõe de todas as vantagens usuais de um Osciloscópio digital sobre um osciloscópio analógico , e vai além , fazendo uso total do ambiente Windows, é possível ver um sinal de várias maneiras simultaneamente. A tela pode mostrar quatro diferentes janelas do mesmo sinal de entrada . O Osciloscópio mostra a atual forma de onda no domínio do tempo, O analisador de espectro mostra a análise espectral do sinal , e dois indicadores digitais mostram a voltagem CA e a frequência do sinal. Nunca antes foi tão fácil captar tanta informação de um sinal.

Algumas características do ADC 200

O fato de ser um instrumento baseado em PC permite que o ADC 200 tenha características que normalmente são encontradas somente em Osciloscópios digitais de preço superior

• Analisador de espectro FFT ( Transformada Rápida de Fourier )
• "Oversampling" para redução do ruído e melhora da resolução
• Triger "Single" com redisparo automático após gravação do sinal no disco
• Modos avançados de trigger
• Seleção automática de tensão de entrada ("Autorange")
• Cursores para medida de tensão e frequência
• Ilimitado numero de formas de onda podem ser gravados em disco
• Impressão para qualquer programa compatível com Windows à qualquer impressora compatível
• Exportação Direta para aplicativos Windows tais como, Word, Explores e Outlook

Breve descrição das características básicas

A tela do analisador de espectro  ao lado   mostra diversas características do programa. A barra de botões permite um acesso rápido as funções mais utilizadas , permitindo a maior área de visualização possível na tela isto é particularmente interessante para pessoas que desejam visualizar a tela de longe ou partilhar com diversas pessoas.

Grande memória de coleta de dados

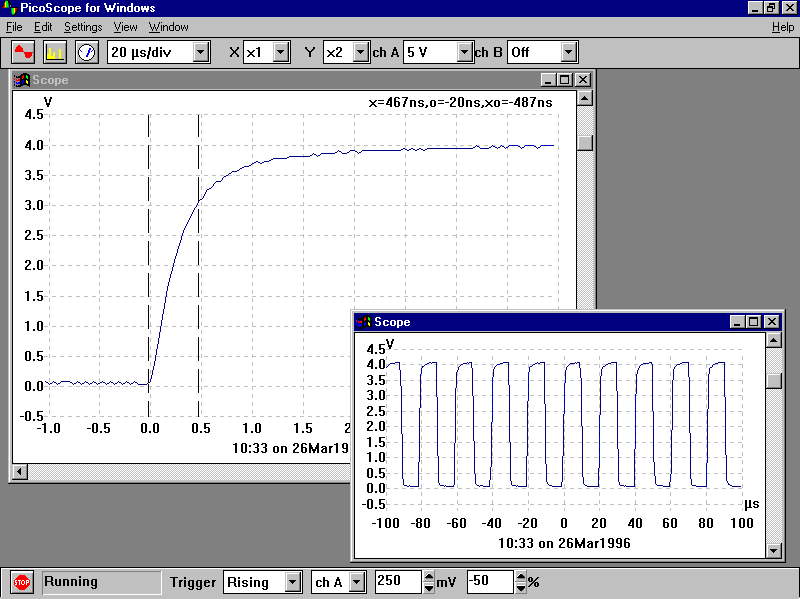

O ADC 200 possuí uma memória de 8k por canal ou 16k na versão ADC200-100 que é maior que a memória da maioria dos Osciloscópios Digitais. Isto permite que grande quantidade de dados possam ser coletados a velocidades extremamente rápidas. A tela abaixo mostra algumas das vantagens de uma memória maior . A pequena janela de osciloscópio da uma visão geral da forma de onda do sinal , enquanto que a janela maior mostra detalhes da subida de um dos ciclos da onda quadrada, permitindo a medição dos tempos de subida com o uso dos cursores.

Atrasos Pré e Pós trigger podem ser selecionados em incrementos de 1% assegurando que exatamente a parte desejada da forma de onda seja visualizada. A grande memória permite uma sobre amostragem que é útil para eliminar o efeito "aliasing" e melhorar a resolução na visualização de pequenos sinais.

Eventos "Liga/Desliga" capturados em tempo real

Um uso comum para Osciloscópios digitais e para localizar falhas intermitentes tanto em sistemas digitais como analógicos. Esta característica de capturar eventos liga/desliga depende da versatilidade das funções do sistema de trigger do Osciloscópio. O ADC 200 tem dois modos de trigger especiais para ajudar na captura deste tipo de sinal. O primeiro é o modo "display overwrite". Se existe a suspeita de uma falha intermitente , o Osciloscópio deve ser deixado ligado continuamente; qualquer diferença na forma de onda do sinal normal, mesmo que ela só ocorra uma vez , será claramente mostrada.

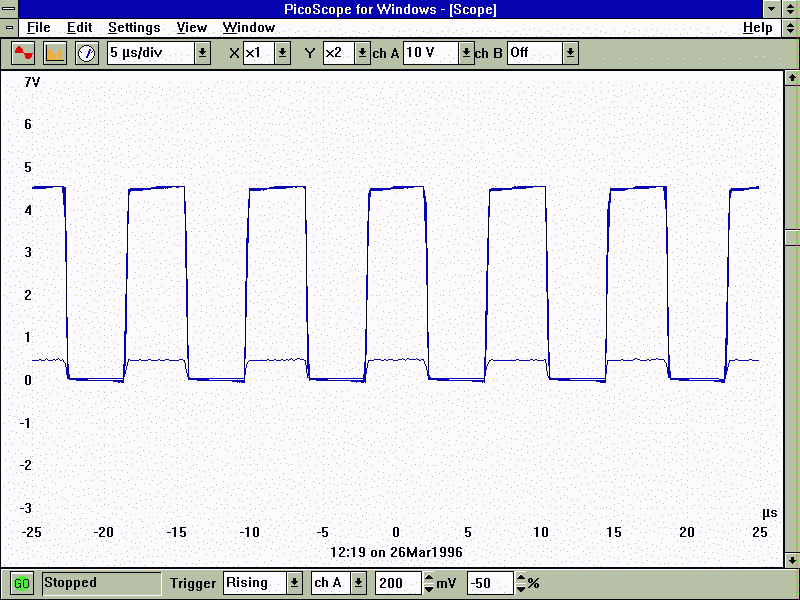

Esta tela mostra uma falha causada por um microcontrolador que foi resetado ocasionalmente, fazendo o sinal de clock se manter em nível baixo por alguns instantes.

O segundo modo de trigger especial é o modo de disparo único com escrita para o disco rígido. Um típico uso deste recurso é para o monitoramento de fontes de alimentação; o trigger pode ser ajustado para capturar qualquer sinal fora da especificação. O Osciloscópio pode ser deixado funcionando durante a noite e de manhã todos os eventos que foram gravados podem ser recarregados e examinados.

Gerador de Sinais

O ADC 200 oferece uma saída de onda quadrada TTL para ser usado para fazer a compensação da ponta de prova X10 que pode ser usada como uma saída de gerador de sinais. O sinal é disponível no conector BNC de trigger externo, e não é disponível quando se estiver em modo de trigger externo. A frequência do sinal pode variar de 1Hz até 50kHz(selecíonavel por programa)

Aquisição e armazenamento de dados em alta velocidade

Como o ADC 200 é um instrumento Virtual, ele também pode ser utilizado como um sistema de aquisição e armazenamento de dados (Data logger) de alta velocidade. São fornecidos drivers para as linguagens C, Pascal e Windows (Visual Basic, Delphi e Excel ) já inclusos no pacote básico, permitindo que facilmente sejam desenvolvidos novos programas destinados a automação de sistemas de medição, diagnose , gigues de teste ou novas aplicações.

Engenharia de Software

Caso você necessite de uma aplicação específica mas prefira que o software seja desenvolvido por terceiros a Impac dispõe de um departamento de engenharia dedicado a elaboração de softwares dedicados. Entre em contato e peça um orçamento para a sua aplicação.

São disponíveis duas versões do ADC 200 : O ADC200-100 capaz de amostrar a 100 MSPS (milhões de amostragens por segundo) e analise espectral a 50 MHz  e a versão econômica ADC200-20 capaz de amostrar a 20 MSPS e analise espectral a 10MHz . Ambos os modelos são fornecidos com cabo de ligação ao PC, Fonte de alimentação e Manuais de uso em Inglês.
